účel

Výmena chladiaceho ventilu 1 (M 3)

kvalifikácia

Odborný personál

Materiál

Poz.OznačeniePoložkySpočítať
01Chladiaci ventil 1T289341

Požadovaný materiál

  • Skrutkovač Torx veľkosť 20

postup

POZOR!

Práca so zariadením vyžaduje znalosť bezpečnostných pokynov a krátky návod. To je dôvod, prečo:

Pred začatím akejkoľvek práce si pozorne prečítajte bezpečnostné pokyny a krátky návod. Základnou požiadavkou na bezpečnú prácu je dodržiavanie všetkých bezpečnostných pokynov a starostlivé konanie kvalifikovaného odborného personálu, aby sa predišlo úrazom spôsobeným zranením a škodami na majetku.

ochladiť a vyprázdniť zariadenie

  • Na základnej obrazovke klepnite na funkčné tlačidlo ().
  • Na základnej obrazovke klepnite na funkčné tlačidlo ().
    → Pred vypnutím zariadenie vychladne a vyprázdni formu.

Vypnúť zariadenie a odstrániť kryty

Výmena chladiaceho ventilu

  • Odstráňte kábel z chladiaceho ventilu.
  • Dvakrát odskrutkujte montážne skrutky z chladiaceho ventilu do modulu chladiacej vody.

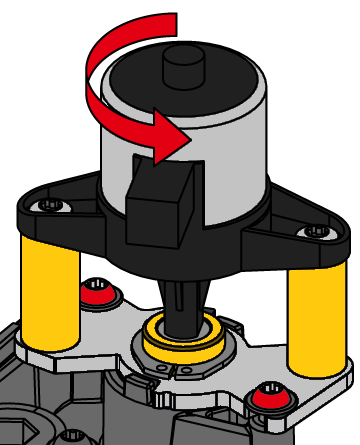

  • Otočte a vytiahnite chladiaci ventil.

POZOR - Nesprávna inštalácia!

Náhradné diely sa dodávajú s ventilovými piestami, ktoré nie sú úplne vysunuté. Piest ventilu sa môže vzpierať. To je dôvod, prečo:

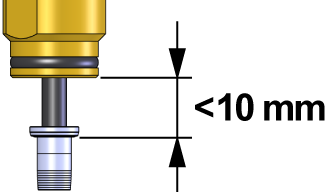

  • Nikdy neinštalujte ventil s úplne vysunutým piestom ventilu (obr.).

  • Opatrne vložte nový chladiaci ventil.
  • Chladenie ventil otočte do koncovej polohy a zaistite pomocou 2x skrutiek Torx.
    • Neprekračujte uťahovací moment - náprotivok je vyrobený z plastu (PPS)
  • Pripojte kábel k chladiacemu ventilu.

Skontrolujte tesnosť a funkcia

POZNÁMKA!

Pre prístup k parametrom nastavte profil používateľa na „udržiavanie“. Kliknite sem....

  • Vyberte položku [Servis] > [Parametre] > [Chladenie] > [Krokové Motory] > [Polohovanie KV 1].
  • Zmeňte polohu a skontrolujte, či chladiaca voda tečie alebo nie:
    • 0% = ventil úplne uzavretý
    • 100% = ventil úplne otvorený
  • Zapnutie zariadenia pomocou tlačidla I/O (), skontrolujte tesnosť a funkciu zariadenia.

Vypnúť zariadenie a nainštalovať kryty

  • Vypnúť zariadenie pomocou tlačidla I/O ().
    → Zariadenie sa vypne a v prípade potreby sa ochladí a bez tlaku.
  • Vypnúť hlavný vypínač (QS 1).
  • Znova pripevnite kryty zo zariadenia (→Otvorte zariadenie).
