Výmena prevodníka zvuku (BB 1, BB 2)

kvalifikácia

odborný personál

Materiál

Poz.OznačeniePoložky

Spočítať

T28986

01Snímač zvuku 180° CT285551
02PTFE tesnenie 16x24x1T288831

Požadovaný materiál

  • otvorený kľúč, veľkosť 10
  • Skrutkovač Torx, veľkosť 30

Video sprievodca

Ak chcete sledovať video YouTube, kliknite na odkaz QR kód.

postup

POZOR!

Práca so zariadením vyžaduje znalosť bezpečnostných pokynov a krátky návod. To je dôvod, prečo:

Pred začatím akejkoľvek práce si pozorne prečítajte bezpečnostné pokyny a krátky návod. Základnou požiadavkou na bezpečnú prácu je dodržiavanie všetkých bezpečnostných pokynov a starostlivé konanie kvalifikovaného odborného personálu, aby sa predišlo úrazom spôsobeným zranením a škodami na majetku.

ochladiť a vypustiť

  • Na základnej obrazovke klepnite na funkčné tlačidlo ().
  • Na základnej obrazovke klepnite na funkčné tlačidlo ().
    → Pred vypnutím zariadenie vychladne a vyprázdni formu.

Skontrolujte a vypnite tlak

  • Vyberte položky [Zobraziť] > [Skutočné Hodnoty] > [Systémový Tlak].
    → Systémový tlak musí zobrazovať 0,0 (± 0,1) bar.
  • Tlak zobrazený manometrom musí byť 0,0 (+0,3) bar.

  • Vypnúť hlavný vypínač (QS 1), vytiahnite zástrčku.

Odstráňte kryty

Swap

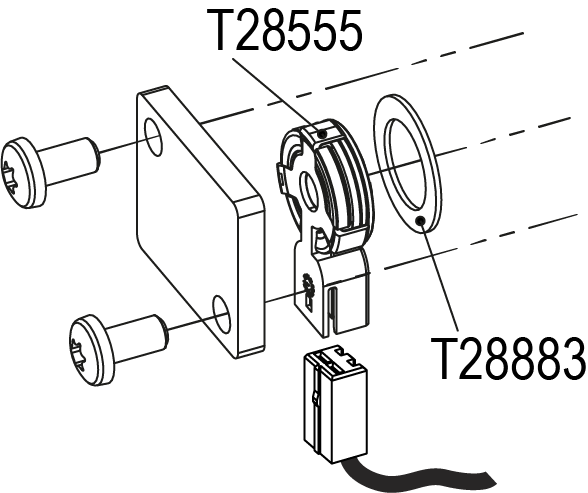

  • Odpojte kábel na prevodníku zvuku () T28555.
  • Odstráňte 2 skrutky Torx a odstráňte Horné veko.
  • Vymeňte snímač zvuku (T28555) a tesnenie (T28883).
  • Namontujte Horné veko a naskrutkujte 2x skrutky Torx s 12 Nm.
  • Pripojte kábel k prevodníku zvuku () T28555.

Skontrolujte tesnosť a funkcia

  • Pripojte napájaciu zástrčku a zapnite hlavný vypínač (QS 1).
  • Zapnutie zariadenia pomocou tlačidla I/O (), skontrolujte tesnosť a funkciu zariadenia.

Meranie prietoku kalibrácia

  • Prevádzkujte zariadenie v normálnej prevádzke pri teplote 40° C najmenej 10 minút.
  • Vyberte položky [Servis] > [Kalibrácia] > [Flow] > [Ofsetový prietok (interný)].
    • Nastavte parametre na 2 l/min.
  • Zavrieť uzatvárací ventil medzi Výstupom z prístroja a návratom a počkať 1 minútu.
  • Prečítajte si aktuálny prietok.
  • Nastavte parametre [posun prietok (interný)] podľa nasledujúceho výpočtu:
    • Nový posun = 2 l/min — 'prúdový prietok' [prietok].
  • Otvorte uzatvárací ventil.

Skontrolujte kalibrácia

Nebezpečenstvo nesprávnej kalibrácie

Nesprávna kalibrácia môže spôsobiť poruchu zariadenia. To je dôvod, prečo:

  • Overiť kalibrácia
  • V normálnom režime zariadenie prevádzkujte pri teplote 40° C najmenej 10 minút.
  • Zavrieť uzatvárací ventil medzi Preposielanie a Spiatočka do prístroja.
    • Prietok klesne na 0 l/min a výstražná správa „Flow zero“ sa oneskorí.

Vypnúť a nainštalovať kryty

  • Vypnúť zariadenie pomocou tlačidla I/O ().
    → Zariadenie sa vypne a v prípade potreby sa ochladí a bez tlaku.
  • Vypnúť hlavný vypínač (QS 1).
  • Znova pripevnite kryty zo zariadenia (→Otvorte zariadenie).
