Zamenjava senzorja Tlak (BP 1, BP 2, BP 3)

kvalifikacija

Strokovno osebje

Material

Poz.ImenovanjePredmetiŠtetje

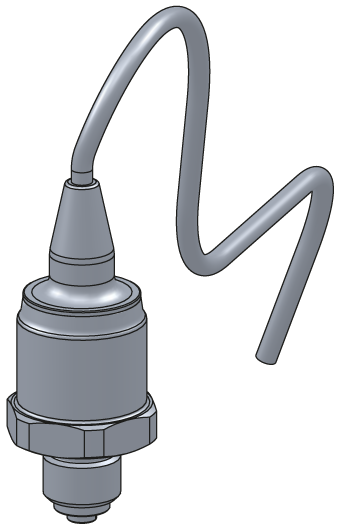

01Tlak senzor 0-25 barT25305-X1
02O-obroč FPM 7,5x2 (neobvezno)T286621

Potreben material

  • Torx izvijač size 20
  • kabelska vezica

ravnanje

POZOR!

Delo z naprava zahteva poznavanje varnostnih navodil in kratka navodila. Zato:

Pred začetkom dela natančno preberite varnostna navodila in kratka navodila. Osnovna zahteva za varno delo je skladnost z vsemi varnostnimi navodili in skrbno ukrepanje usposobljenega strokovno osebje za preprečevanje nesreč, ki vključujejo telesne poškodbe in premoženjsko škodo.

ohladiti in izpraznite naprava

  • Na osnovni zaslon tapnite funkcija gumb ().
  • Na osnovni zaslon tapnite funkcija gumb ().
    → Naprava se ohladi in izprazni kalup, preden ga izklopi.

Preverite tlak in izklopite naprava

  • Izberite [Prikaz] > [Dejanske Vrednosti] > [Sistemski Tlak].
    → sistemski tlak mora prikaz 0,0 (± 0,1) bar.
  • Tlak, ki ga prikazuje manometer, mora biti 0,0 (+0,3) bar.

  • Izklopite glavno stikalo (QS 1), izvlecite napajalni vtič.

Odstranite pokrove in odprite sprednjo stran

  • Odstranite pokrove iz naprava (→Odprite naprava).
  • Odprite vhodna vrata in sprednjo stran popolnoma zložite tako, da sprostite dva Torx vijaka.

Zamenjaj

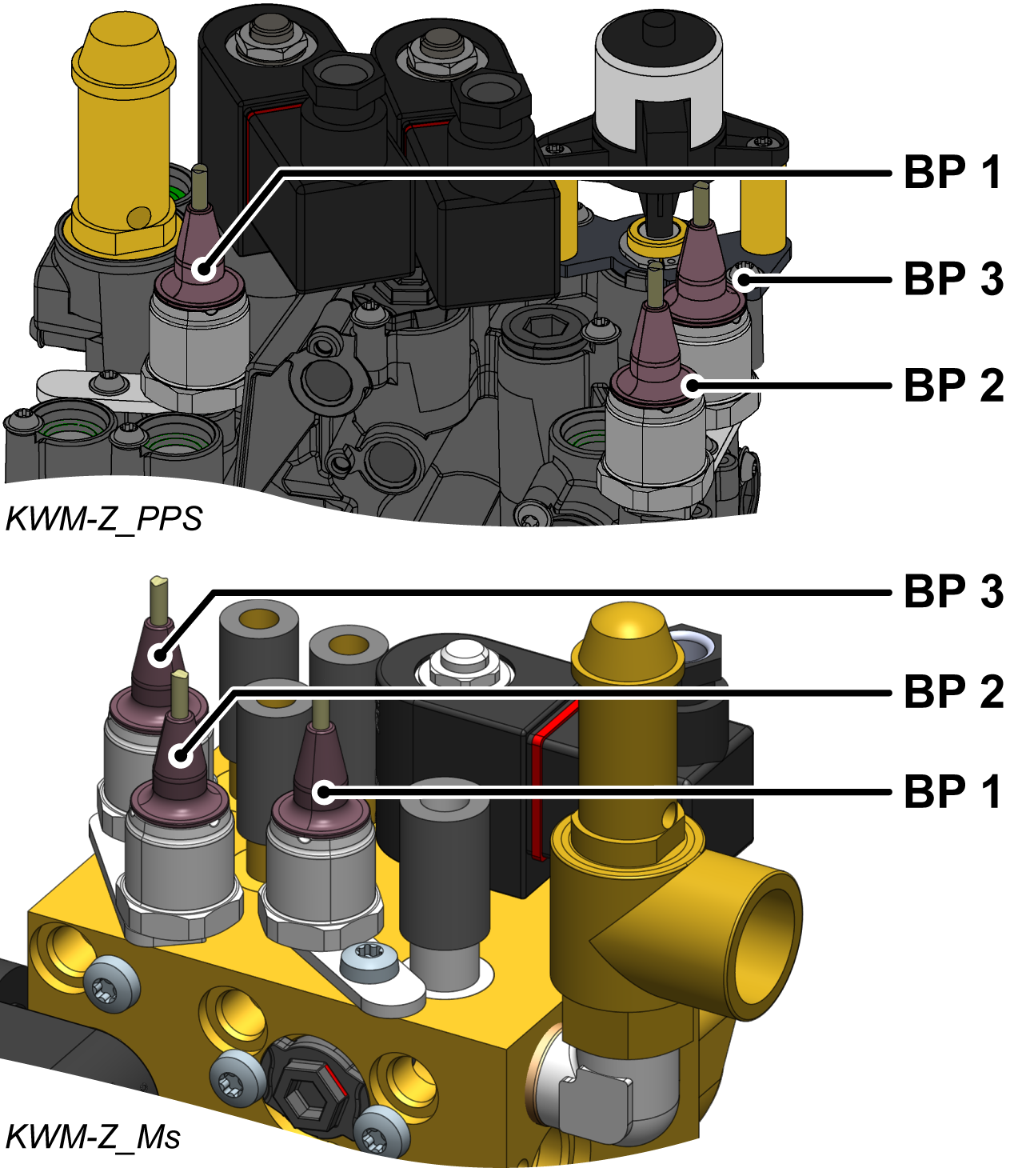

  • Odstranite kabel senzor tlaka (BP 1, BP 2, BP 3) na plošči naprava GIF-61 in popolnoma odstranite kabel.
    • BP 1 senzor tlaka → reža X31.1
    • BP 2 senzor tlaka → reža X31.2
    • BP 3 senzor tlaka → reža X 31.3
  • Odstranite Torx vijak in odstranite montažno ploščo.
  • Odstranite senzor tlaka.
  • čiščenje namestitveni prostor senzor tlaka, zlasti utor za O-obroč.
  • Vstavite nov O-obroč (T28662) v utor.
  • Namestite nov senzor tlaka (T28555) in nosilec ter pritrdite Torx vijak z 2 Nm zategovalnim navorom.
    • Ne prekoračite navora zategovanja - protipostavka je izdelana iz plastike (PPS)
  • Pot in priključite kabel iz senzor tlaka na ploščo naprava GIF-61.
    • BP 1 senzor tlaka → reža X31.1
    • BP 2 senzor tlaka → reža X31.2
    • BP 3 senzor tlaka → reža X 31.3
  • Ponovno namestite odstranjene kabelske vezi ali jih zamenjajte z novimi.
  • Zložite spredaj in pritrdite 2x Torx vijake.

Preverite kalibriranje

POZOR — nevarnost nepravilne kalibriranje!

Nepravilna kalibriranje lahko povzroči okvaro naprava. Zato:

  • Preverite kalibriranje
  • Priključite vtič in stikalo vklop Glavno stikalo (QS 1).
  • Prepričajte se, da je naprava breztlačnost. Tlak, ki ga prikazuje manometer, mora biti 0,0 (+0,3) bar.
  • Izberite [Prikaz] > [Dejanske Vrednosti] > [Sistemski Tlak].
    • Sistemski tlak mora pokazati 0,0 (± 0,1) bar.
    • Če je odstopanje > 0,1 bar, je treba tlačne senzorje umeriti.

Umerite senzor tlaka

V primeru večjih linearnih napak je mogoče umeriti posamezne tlačne senzorje.

OPOMBA!

Nastavite profil uporabnika na »podpora« za dostop do parametrov. Kliknite tukaj...

  • Izberite [Servis] > [Kalibriranje] > [Tlak] > [Senzor Tlaka 1, offset]/[Senzor Tlaka 2, Offset]/[Odmik Senzorja Tlaka 3].
    • Ustrezno nastavite odmik.
  • Poskusite znova postopek preverjanja.

Preverite tesnost in funkcija

  • Vklop naprava s tipko V/I (), preverite tesnost in funkcija naprava.

vklopite napajanje in namestite pokrove

  • Vklopite napajanje z gumbom V/I ().
    → naprava se izklopi in po potrebi ohladi in breztlačnost.
  • Izklopite glavno stikalo (QS 1).
  • Ponovno pritrdite pokrove iz naprava (→Odprite naprava).
