namen

izmenjava Touchscreen 7" IPS 180x129 (A 2)

Quallifikaion

strokovno osebje

Material

Poz.ImenovanjePredmetiŠtetje
01

Touchscreen 7" IPS 180x129

T284941

Potreben material

  • Torx izvijač size 20
  • Izvijač z ravno glavo, size 0
  • Puhalo za vroč zrak z nadzor temperature
    • Če je na voljo, pritrdite redukcijsko šobo za ciljno ogrevanje
  • Čiščenje/topilo za odstranjevanje ostankov lepila
  • zaščitne rokavice

ravnanje

POZOR!

Delo z naprava zahteva poznavanje varnostnih navodil in kratka navodila. Zato:

Pred začetkom dela natančno preberite varnostna navodila in kratka navodila. Osnovna zahteva za varno delo je skladnost z vsemi varnostnimi navodili in skrbno ukrepanje usposobljenega strokovno osebje za preprečevanje nesreč, ki vključujejo telesne poškodbe in premoženjsko škodo.

Ohladite in izklopite

  • Na osnovni zaslon tapnite funkcija gumb ().
    → Naprava se ohladi, dokler temperatura ni nižja od temperatura ohlajanja. Naprava se nato izklopi.

  • Izklopite glavno stikalo (QS 1), izvlecite napajalni vtič.

Odprta spredaj

  • Odprite vhodna vrata in sprednjo stran popolnoma zložite tako, da sprostite dva Torx vijaka.

Odstranite ploščo naprava in krmilnik

  • Stisnite pritrdilne sponke (①) skupaj, da odstranite pokrov kabla (②).
  • Izključite priključek (③) iz plošče naprava GIF-61 (A_4).
  • Pritisnite pritrdilne trakove GIF-61 (A_4) (④) navzven. Nato dvignite vezje in ga zložite nazaj.
    • Vtičnih povezav na vezju ni treba izklopiti.

  • Odklopite vtični priključek (⑤) z Prikaz (A_2) na krmilnik USR-61 (A_1).
    • Odklenite priključek z Prikaz, na primer s ploščatim izvijačem, preden lahko kabel odstranite.
  • Odklopite priključek (⑥) iz kabla »HB« v krmilnik USR-61 (A_1).
  • Potisnite pritrdilne trakove krmilnika USR-61 (A_1) (⑦) navzven. Nato dvignite vezje.
    • Vtičnih povezav na krmilniku USR-61 (A_1) ni treba izklopiti.

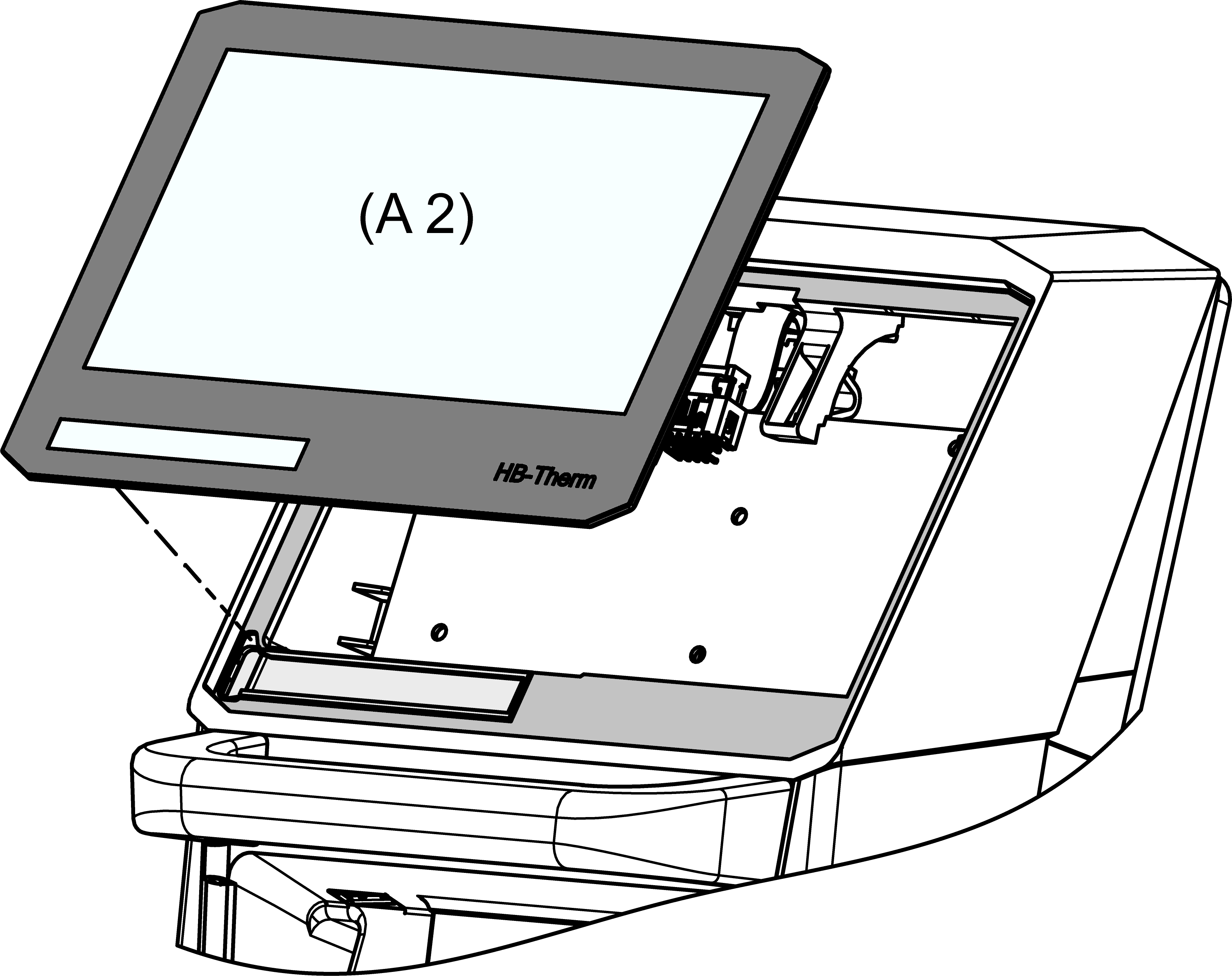

Zamenjajte zaslon na dotik

  • Segrejte lepilno površino zaslona na dotik (A_2), da zmehčate lepilo. Potisnite zaslon na dotik od znotraj navzven, da ga odstranite. Priporočljivo je, da začnete v zgornjem desnem kotu (pogled od zgoraj od zunaj). Lepilo se postopoma odlepi, dokler zaslon na dotik ni mogoče popolnoma odstraniti.
    • Prepričajte se, da temperatura pri segrevanju ne presega 100 °C.
    • Prepričajte se, da je vroč zrak usmerjen v režo med zaslonom na dotik in plastičnim Ohišja.
  • Odstranite ostanke lepila s površine sprednjega Ohišja s primernim čiščenjem/topilom.
    • Prepričajte se, da je lepilna površina čista in brez maščobe.
  • Odstranite zaščitno folijo z lepilne površine novega zaslona na dotik (A_2).
  • Vstavite nov zaslon na dotik (A_2) in trdno pritisnite zunanji rob/površino. Nato pritisnite navzdol od zadaj in nasprotujte od zunaj.
  • Nalepko tip naprave vstavite v ustrezno režo na zadnji strani zaslona na dotik (A_2).

Namestite ploščo naprava in krmilnik

  • Vstavite krmilnik USR-61 (A_1) v priložene vdolbine.
    • Prepričajte se, da so pritrdilni trakovi (⑦) pritrjeni na svoje mesto.
  • Vtični priključki (③, ⑤, ⑥) nazaj v krmilnik USR-61 (A_1).
  • Vstavite ploščo naprava GIF-61 (A_4) v ustrezne vdolbine.
    • Prepričajte se, da so pritrdilni trakovi (④) pritrjeni na svoje mesto.
  • Priključek (③) priključite nazaj v ploščo naprava GIF-61 (A_4).
  • Vstavite pokrov kabla (②) v ustrezne vdolbine.
    • Prepričajte se, da so pritrdilne sponke (①) zaklenjene na mestu.

blizu spredaj

  • Zložite spredaj in pritrdite 2x Torx vijake.

Funkcija preverjanja

  • Priključite vtič in stikalo vklop glavno stikalo (QS 1).
  • Vklop naprava s tipko V/I (), preverite tesnost in funkcija naprava.

Izklopite

  • Vklopite napajanje z gumbom V/I ().
    → naprava se izklopi in po potrebi ohladi in breztlačnost.
  • Izklopite glavno stikalo (QS 1).
