namen

Zamenjava pogona hladilnega ventil 2 (M 4)

kvalifikacija

Strokovno osebje

Material

Poz.ImenovanjePredmetiŠtetje

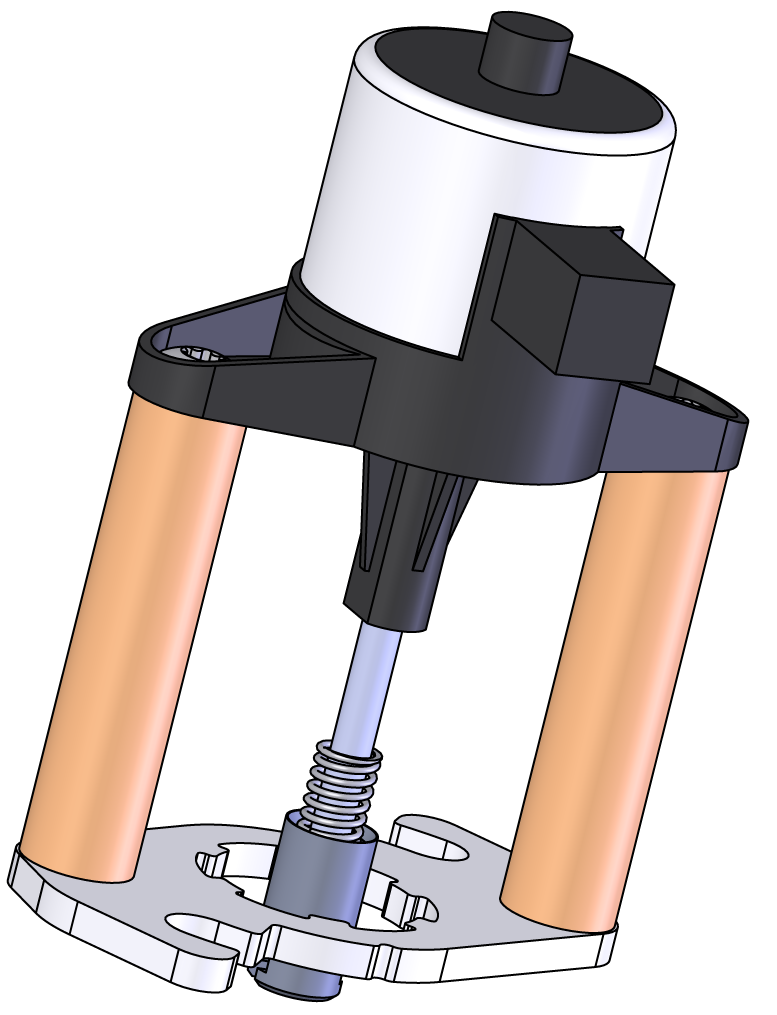

01linearni koračni motor z nosilcemT288671

Potreben material

  • Ključ z odprtim koncem, SW 10

ravnanje

POZOR!

Delo z naprava zahteva poznavanje varnostnih navodil in kratka navodila. Zato:

Pred začetkom dela natančno preberite varnostna navodila in kratka navodila. Osnovna zahteva za varno delo je skladnost z vsemi varnostnimi navodili in skrbno ukrepanje usposobljenega strokovno osebje za preprečevanje nesreč, ki vključujejo telesne poškodbe in premoženjsko škodo.

ohladiti in izpraznite naprava

  • Na osnovni zaslon tapnite funkcija gumb ().
  • Na osnovni zaslon tapnite funkcija gumb ().
    → Naprava se ohladi in izprazni kalup, preden ga izklopi.

vklopite napajanje in odstranite pokrove

  • Izklopite glavno stikalo (QS 1), izvlecite napajalni vtič.
  • Odstranite pokrove iz naprava (→Odprite naprava).

Zamenjaj

  • Odstranite kabel na Hlajenje ventil (M 4)
  • Dvakrat odstranite vijake, ki pritrjujejo Hlajenje ventil na Ohišja.

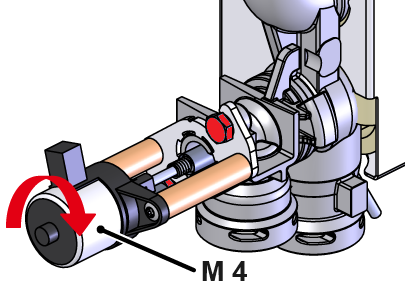

  • Obrnite koračni motor, ga rahlo izvlecite in ga premaknite iz sklopke.
  • Vstavite nov koračni motor, ga obrnite v končni položaj in ga pritrdite z obema vijakoma.
  • Priključite kabel na Hlajenje ventil

Funkcija preverjanja

  • Priključite vtič in stikalo vklop glavno stikalo (QS 1).

OPOMBA!

Za dostop do parametri nastavite profil uporabnika na« podpora«. Kliknite tukaj...

  • Izberite [Servis] > [Parametri] > [Koračni motorji] > [Koračni Motor 2] > [KV 2 Positioning]
  • Spremenite položaj in preverite, ali se koračni motor, vključno z batom, premika ali ne:
    • 0% = ventil zaprt
    • 100% = ventil odprt
  • Vklop naprava s tipko V/I (), preverite tesnost in funkcija naprava.

vklopite napajanje in namestite pokrove

  • Vklopite napajanje z gumbom V/I ().
    → naprava se izklopi in po potrebi ohladi in breztlačnost.
  • Izklopite glavno stikalo (QS 1).
  • Ponovno pritrdite pokrove iz naprava (→Odprite naprava).
