namen

Zamenjava hladilnega ventil 1 (M 3)

kvalifikacija

Strokovno osebje

Material

Poz.ImenovanjePredmetiŠtetje
01Hladilni ventil 1T289341

Potreben material

  • Torx izvijač size 20

ravnanje

POZOR!

Delo z naprava zahteva poznavanje varnostnih navodil in kratka navodila. Zato:

Pred začetkom dela natančno preberite varnostna navodila in kratka navodila. Osnovna zahteva za varno delo je skladnost z vsemi varnostnimi navodili in skrbno ukrepanje usposobljenega strokovno osebje za preprečevanje nesreč, ki vključujejo telesne poškodbe in premoženjsko škodo.

ohladiti in izpraznite naprava

  • Na osnovni zaslon tapnite funkcija gumb ().
  • Na osnovni zaslon tapnite funkcija gumb ().
    → Naprava se ohladi in izprazni kalup, preden ga izklopi.

vklopite napajanje in odstranite pokrove

  • Izklopite glavno stikalo (QS 1), izvlecite napajalni vtič.
  • Odstranite dovod hladilna voda (vrata C).
  • Odstranite pokrove iz naprava (→Odprite naprava).
  • Odprite servisni loputo na zadnji steni naprava (→ Odprite naprava).

Zamenjava Hlajenje ventil

  • Odstranite kabel iz hladilnega ventil.
  • Dvakrat odstranite pritrdilne vijake iz hladilnega ventil do modula hladilne vode.

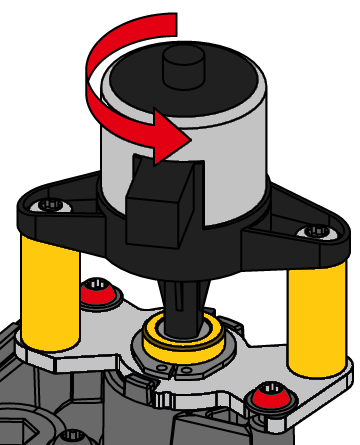

  • Obrnite in podaljšajte Hlajenje ventil.

POZOR - Nepravilna namestitev!

Rezervni deli so dobavljeni z bati ventilov, ki niso popolnoma podaljšani. Bat ventila se lahko opori. Zato:

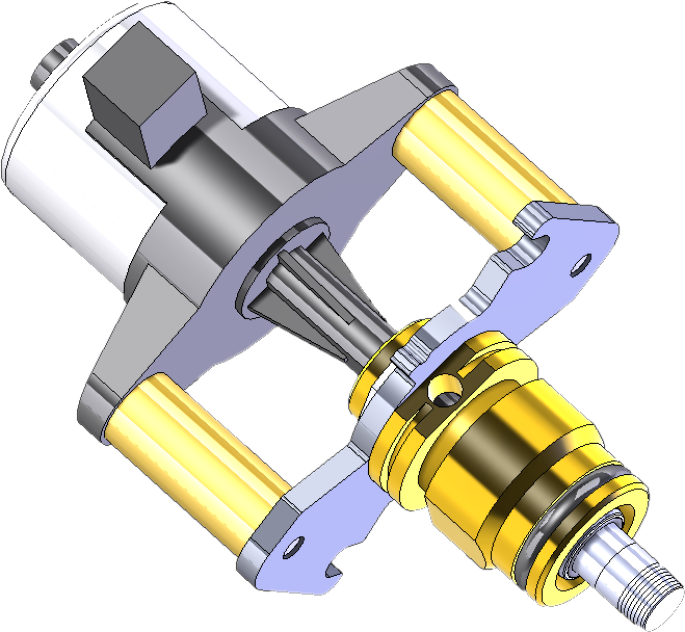

  • Nikoli ne namestite ventil s popolnoma podaljšanim batom ventil (sl.).

  • Pazljivo vstavite nov Hlajenje ventil.
  • Obrnite Hlajenje ventil v končni položaj in ga pritrdite z 2x Torx vijaki.
    • Ne prekoračite navora zategovanja - protipostavka je izdelana iz plastike (PPS)
  • Kabel priključite na Hlajenje ventil.

Preverite tesnost in funkcija

  • Priključite dovod hladilna voda (priključek C).
  • Priključite vtič in stikalo vklop glavno stikalo (QS 1).

OPOMBA!

Nastavite profil uporabnika na »podpora« za dostop do parametrov. Kliknite tukaj....

  • Izberite [Servis] > [Parametri] > [Hlajenje] > [Koračni Motorji] > [Pozicioniranje KV 1].
  • Spremenite položaj in preverite, ali hladilna voda teče ali ne:
    • 0% = ventil popolnoma zaprt
    • 100% = ventil popolnoma odprt
  • Vklop naprava s tipko V/I (), preverite tesnost in funkcija naprava.

vklopite napajanje in namestite pokrove

  • Vklopite napajanje z gumbom V/I ().
    → naprava se izklopi in po potrebi ohladi in breztlačnost.
  • Izklopite glavno stikalo (QS 1).
  • Ponovno pritrdite pokrove iz naprava (→Odprite naprava).
