Zamenjava napajalne plošče PSU-61 (A 14)

kvalifikacija

Strokovno osebje

Material

Poz.
Imenovanje
Predmeti
Štetje
T28954
01PSU-61 napajanje ploščaT285541
02X215 most vtič (napetost predizbor)T216081

Potreben material

  • Torx izvijač size 20

ravnanje

POZOR!

Delo z naprava zahteva poznavanje varnostnih navodil in kratka navodila. Zato:

Pred začetkom dela natančno preberite varnostna navodila in kratka navodila. Osnovna zahteva za varno delo je skladnost z vsemi varnostnimi navodili in skrbno ukrepanje usposobljenega strokovno osebje za preprečevanje nesreč, ki vključujejo telesne poškodbe in premoženjsko škodo.

Ohladite in izklopite naprava

  • Na osnovni zaslon tapnite funkcija gumb ().
    → Naprava se ohladi, dokler temperatura ni nižja od temperatura ohlajanja. Naprava se nato izklopi.

  • Izklopite glavno stikalo (QS 1), izvlecite napajalni vtič.

Odprta spredaj

  • Odprite vhodna vrata in sprednjo stran popolnoma zložite tako, da sprostite dva Torx vijaka.
  • Odstranite zaščitni pokrov v električnem ohišju tako, da odstranite Torx vijake.

Zamenjaj

  • Odstranite vsi priključke iz napajanje plošče.
  • Odstranite pritrdilni vijak in odstranite napajanje ploščo iz nosilca, da jo odstranite.
  • Prenesite varovalke (FU 1, FU 2,...) na novo napajanje ploščo.
  • Namestite novo napajanje ploščo in jo pritrdite z pritrdilnim vijakom.
  • Preverite Nazivna napetost (→ Specifikacija Tipska tablica).

POZOR — nevarnost nepravilnih povezav!

Nepravilna predizbirna napetost ali nepravilne povezave lahko poškodujejo naprava. Zato:

  • Prepričajte se, da sta izbira napetosti in priključki pravilni.

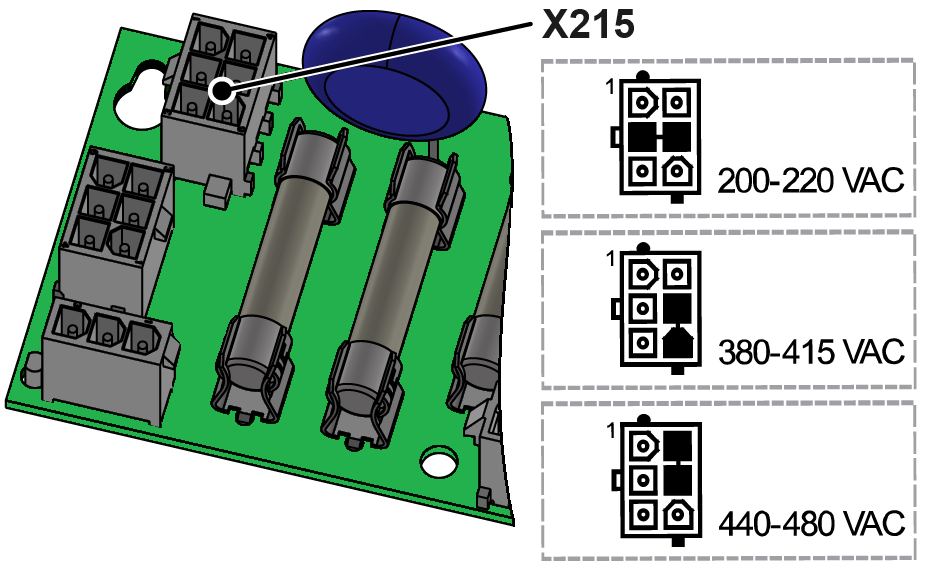

  • Predhodno izberite napetost v režo X215 z mostnim vtičem (T21608) (sl.).
  • Povežite vsi priključke na napajanje ploščo.

blizu spredaj

  • Namestite zaščitni pokrov okoli električnega ohišja in ga pritrdite z vijaki Torx.
  • Zložite spredaj in pritrdite 2x Torx vijake.

vklop naprava in preverite funkcija

  • Priključite vtič in stikalo vklop glavno stikalo (QS 1).
  • Vklop naprava s tipko V/I (), preverite tesnost in funkcija naprava.

vklopite napajanje

  • Vklopite napajanje z gumbom V/I ().
    → naprava se izklopi in po potrebi ohladi in breztlačnost.
  • Izklopite glavno stikalo (QS 1).
