T28959, T28960: Hladilni ventil 2
namen
Zamenjava hidravličnih delov hladilnega ventil 2 (KV 2)
kvalifikacija
Strokovno osebje
Material
| Poz. | Imenovanje | Predmeti | Štetje | |
| T28959 | T28960 | |||
| 01 | Kolben | T28524 | - | 1 |
| 02 | Ohišja | T28847 | 1 | 1 |
| 03 | Dvižno tesnilo 4x10x4.2 (sestavljeno) | T21756 | 1 | 1 |
| 04 | disk 12x2,5 (sestavljeno) | T28865 | 1 | 1 |
| 05 | Varnostni obroč 13x1 (sestavljen) | B1255126 | 1 | 1 |
| 06 | Cilindrični zatič 6x30 (sestavljen) | B1306553 | 1 | 1 |
| 07 | O-obroč FPM 24x2 (neobvezno) | T28658 | - | - |
Potreben material
- Torx izvijač size 20
- odprti ključ, size 10
ravnanje
POZOR!
Delo z naprava zahteva poznavanje varnostnih navodil in kratka navodila. Zato:
Pred začetkom dela natančno preberite varnostna navodila in kratka navodila. Osnovna zahteva za varno delo je skladnost z vsemi varnostnimi navodili in skrbno ukrepanje usposobljenega strokovno osebje za preprečevanje nesreč, ki vključujejo telesne poškodbe in premoženjsko škodo.
ohladiti in izpraznite naprava
- Na osnovni zaslon tapnite funkcija gumb (
). - Na osnovni zaslon tapnite funkcija gumb (
).
→ Naprava se ohladi in izprazni kalup, preden ga izklopi.
Preverite tlak in izklopite naprava
- Izberite [Prikaz] > [Dejanske Vrednosti] > [Sistemski Tlak].
→ sistemski tlak mora prikaz 0,0 (± 0,1) bar. - Tlak, ki ga prikazuje manometer, mora biti 0,0 (+0,3) bar.
- Izklopite glavno stikalo (QS 1), izvlecite napajalni vtič.
Odstranite pokrove
- Odstranite pokrove iz naprava (→Odprite naprava).
Zamenjaj
- Odvijte vijake koračni motor, pritrjene na Ohišja.
- Obrnite koračni motor, ga rahlo izvlecite in ga premaknite iz sklopke.
- Odstranite cevovod (hladilnik KV 2 ↔).
- Odstranite pritrdilne sponke in najprej odstranite cev na strani hladilnika, preden jo lahko popolnoma odstranite.

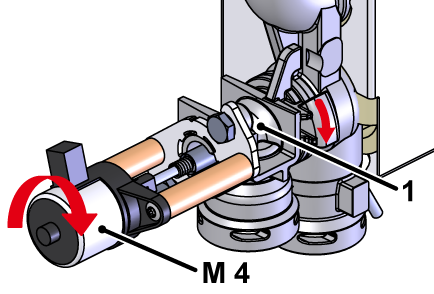

- Obrnite Ohišja (①), dokler se ne sprosti bajonetna ključavnica. Nato odstranite Ohišja s tesnilom, vključno z batnico.
Puščanje zaradi nepravilne namestitve!
Nepravilna namestitev O-obroča lahko poškoduje in povzroči puščanje. Zato:
- Prepričajte se, da je O-obroč pravilno nameščen.
- Za T28959: Očistite bat in palico.
- Za T28960: Uporabite nov bat.
- Z batom nežno potisnite pritrdilno palico in premaknite bat do konca (sl.).
- Montažna palica ni več potrebna.
- Namestite Ohišja s tesnilom in batnico z vrtenjem z vtičem (bajonetna ključavnica).
- Preverite obrabo cevi O-obroč in ga po potrebi zamenjajte.
- Namestite cevovod (hladilnik KV 2 ↔) in ga pritrdite z montažnimi sponkami.
- Vozite v koračni motor, ga obrnite v končni položaj in ga pritrdite s pritrdilnimi vijaki.
Preverite tesnost in funkcija
- Priključite vtič in stikalo vklop glavno stikalo (QS 1).
OPOMBA!
Za dostop do parametri nastavite profil uporabnika na« podpora«. kliknite tukaj...
- Izberite [Servis] > [Parametri] > [Koračni Motorji] > [Stepper Motor 2] > [Pozicioniranje KV 2].
- Spremenite položaj in preverite, ali se koračni motor, vključno z batom, premika ali ne:
- 0% = ventil zaprt
- 100% = ventil odprt
-
Vklop naprava s tipko V/I (
), preverite tesnost in funkcija naprava.
vklopite napajanje in namestite pokrove
-
Vklopite napajanje z gumbom V/I ().
→ naprava se izklopi in po potrebi ohladi in breztlačnost. - Izklopite glavno stikalo (QS 1).
- Ponovno pritrdite pokrove iz naprava (→Odprite naprava).
