namen

Zamenjava pretvornika zvoka (BB 1, BB 2)

kvalifikacija

strokovno osebje

Material

Poz.ImenovanjePredmeti

Štetje

T28986

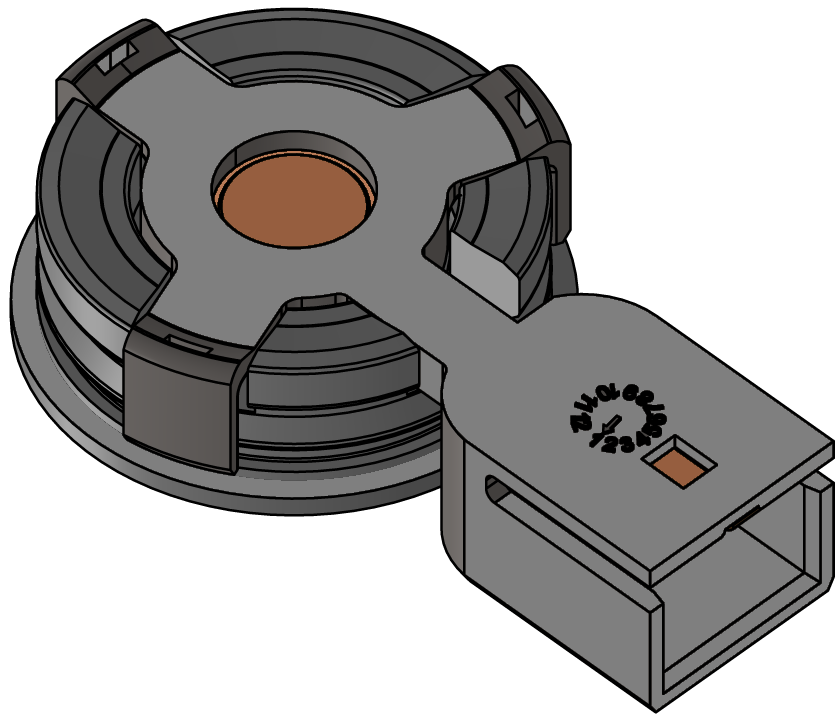

01180 °C pretvornik zvokaT285551
02PTFE tesnilo 16x24x1T288831

Potreben material

  • odprti ključ, size 10
  • Torx izvijač, size 30

Video vodič

Sledite povezavi QR-Code ogled videoposnetka v YouTubu.

ravnanje

POZOR!

Delo z naprava zahteva poznavanje varnostnih navodil in kratka navodila. Zato:

Pred začetkom dela natančno preberite varnostna navodila in kratka navodila. Osnovna zahteva za varno delo je skladnost z vsemi varnostnimi navodili in skrbno ukrepanje usposobljenega strokovno osebje za preprečevanje nesreč, ki vključujejo telesne poškodbe in premoženjsko škodo.

ohladiti in odcedite

  • Na osnovni zaslon tapnite funkcija gumb ().
  • Na osnovni zaslon tapnite funkcija gumb ().
    → Naprava se ohladi in izprazni kalup, preden ga izklopi.

Preverite in izklopite tlak

  • Izberite [Prikaz] > [Dejanske Vrednosti] > [Sistemski Tlak].
    → sistemski tlak mora prikaz 0,0 (± 0,1) bar.
  • Tlak, ki ga prikazuje manometer, mora biti 0,0 (+0,3) bar.

  • Izklopite glavno stikalo (QS 1), izvlecite napajalni vtič.

Odstranite pokrove

Zamenjaj

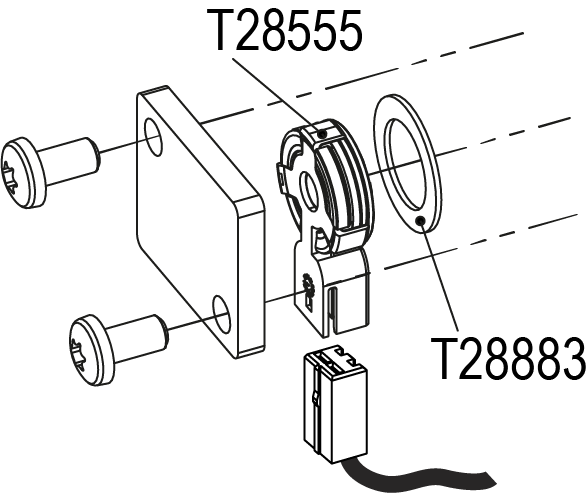

  • Odstranite kabel na pretvorniku zvoka () T28555.
  • Odstranite 2 Torx vijaka in odstranite Pokrovi.
  • Zamenjajte pretvornik zvoka (T28555) in tesnilo (T28883).
  • Namestite Pokrovi in privijte vijake 2x Torx z 12 Nm.
  • Kabel priključite na pretvornik zvoka () T28555.

Preverite tesnost in funkcija

  • Priključite vtič in stikalo vklop glavno stikalo (QS 1).
  • Vklop naprava s tipko V/I (), preverite tesnost in funkcija naprava.

Merjenje kalibracijskega Merjenje pretoka

  • naprava upravljajte pri normalo obratov pri 40 °C najmanj 10 minut.
  • Izberite [Servis] > [Kalibriranje] > [Flow] > [pretok Offset (interni)].
    • Nastavite parametri na 2 l/min.
  • blizu zaporni ventil med posredovanjem in vračanjem ter čakaj 1 minuto.
  • Preberite trenutni pretok.
  • Nastavite parametri [Odmik pretoka (interni)] v skladu z naslednjim izračunom:
    • Nov odmik = 2 L/min — »pretok toka« [pretok].
  • Odprite zaporni ventil.

Preverite kalibriranje

Nevarnost nepravilne kalibriranje

Nepravilna kalibriranje lahko povzroči okvaro naprava. Zato:

  • Preverite kalibriranje
  • naprava upravljajte pri 40 °C najmanj 10 minut v običajnem načinu.
  • blizu zaporni ventil med Dotok in previjanjem nazaj.
    • Hitrost pretoka pade na 0 l/min in alarmno sporočilo »pretok ničla« se odloži.

Izklopite in namestite pokrove

  • Vklopite napajanje z gumbom V/I ().
    → naprava se izklopi in po potrebi ohladi in breztlačnost.
  • Izklopite glavno stikalo (QS 1).
  • Ponovno pritrdite pokrove iz naprava (→Odprite naprava).
