namen

Nadgradnja priključka za alarm in zunanje krmiljenje ZB

kvalifikacija

strokovno osebje

Material

Poz.ImenovanjePredmetiŠtetje
01Kabel X25/X26, 0,26 mT28732-11
02M3x12-torx vijakB19834072
03M3 šesterokotno maticaB18746592

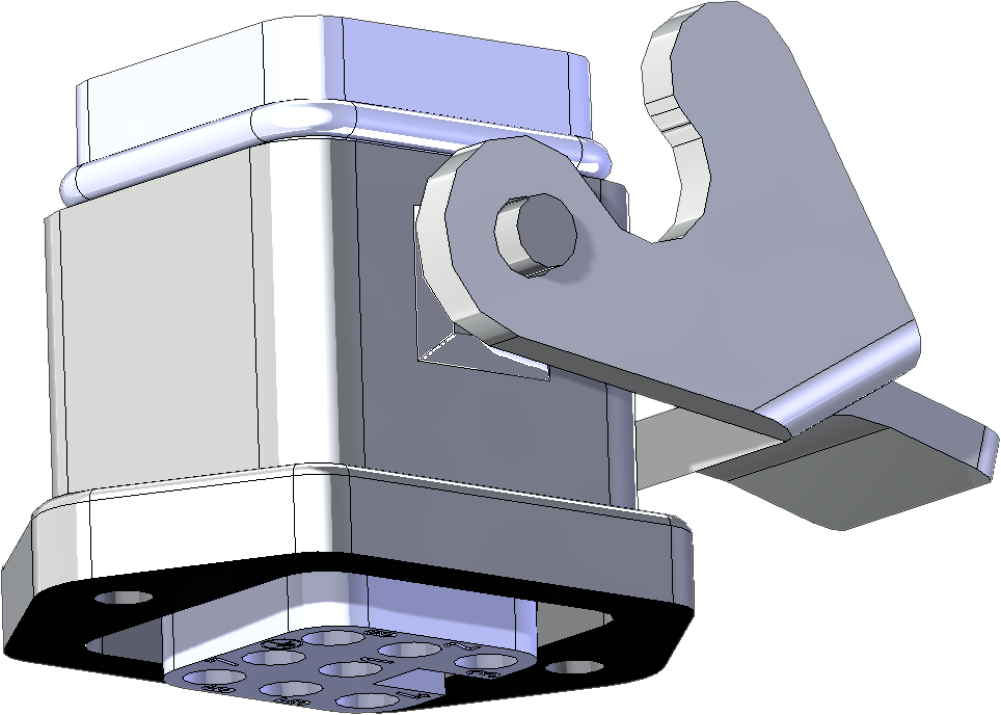

04kabel »ZB«, 6 mT24562-11
05Tipska tablicaT192773

Potreben material

  • Torx izvijač, size 20
  • Prstan ključ, size 5.5

ravnanje

POZOR!

Delo z naprava zahteva poznavanje varnostnih navodil in kratka navodila. Zato:

Pred začetkom dela natančno preberite varnostna navodila in kratka navodila. Osnovna zahteva za varno delo je skladnost z vsemi varnostnimi navodili in skrbno ukrepanje usposobljenega strokovno osebje za preprečevanje nesreč, ki vključujejo telesne poškodbe in premoženjsko škodo.

Ohladite in izklopite

  • Na osnovni zaslon tapnite funkcija gumb ().
    → Naprava se ohladi, dokler temperatura ni nižja od temperatura ohlajanja. Naprava se nato izklopi.

  • Izklopite glavno stikalo (QS 1), izvlecite napajalni vtič.

Odprta spredaj

  • Odprite vhodna vrata in sprednjo stran popolnoma zložite tako, da sprostite dva Torx vijaka.

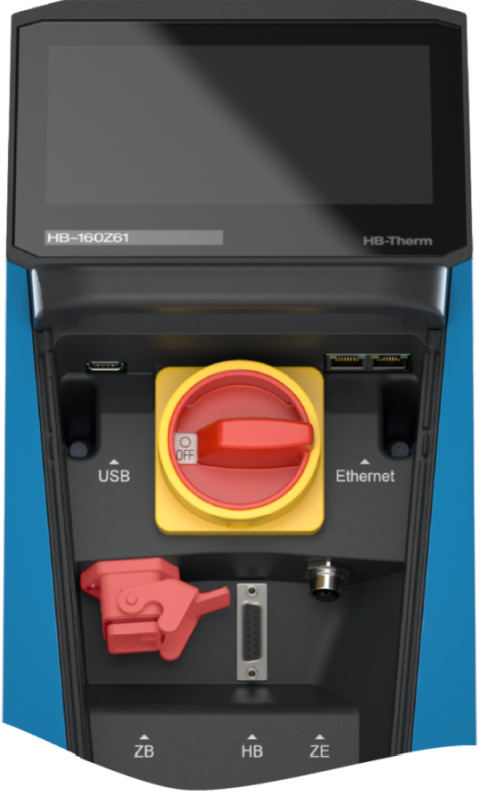

  • Odstranite slepi vtič na ustreznem vhodu dodatne opreme »ZB«.
    • Slepi vtiči niso več potrebni.

Naknadna vgradnja

  • Pritisnite pritrdilne trakove (①) skupaj in odstranite pokrov kabla (②).
  • Kabel X25/X26 spustite skozi odprtino, ZB, spredaj in ga tesno privijte.
    • Najprej vstavite zunanji vijak, nato notranji vijak in nato privijte z pritrdilnimi maticami.
  • Kabel X25/X26 usmerite na ploščo naprava GIF-61 in ga povežite.
    • 5-pinski vtič → reža X25
    • 3-pinski konektor → reža X26
  • Vstavite pokrov kabla (②) v ustrezne vdolbine.
    • Prepričajte se, da so pritrdilne sponke (①) zaklenjene na mestu.

blizu spredaj

  • Zložite spredaj in pritrdite 2x Torx vijake.

Funkcija preverjanja

  • Priključite vtič in stikalo vklop glavno stikalo (QS 1).
    • Inicializacija naprava se zažene in samodejno prepozna dodatno opremo »ZB«
  • Preverite, ali je bila dodatna oprema prepoznana med inicializacija naprava. Če se dotaknete polja stanja (), se odpre informacije sistem. Informacijski sistem prikazuje splošne informacije o naprava in razpoložljivo pomožno opremo.
    • Če temu ni tako, znova preverite vse vtične povezave in znova zaženite naprava.

Izklopite

  • Izklopite glavno stikalo (QS 1).
