svrha

Zamena senzora temperatura (BT 6)

kvalifikacija

Stručno osoblje

Materijal

Poz.OznakaArtikalTočka

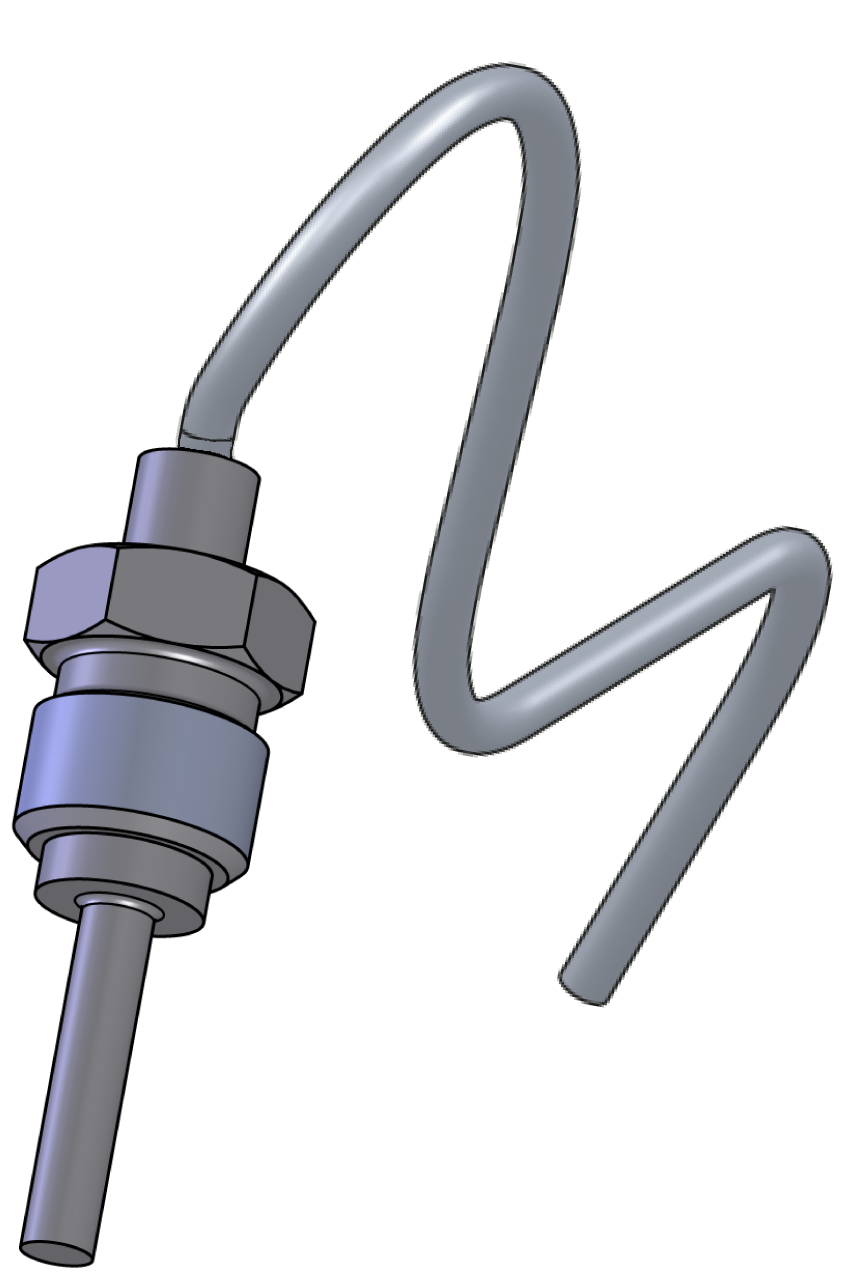

01Pt 1000 temperaturni senzor, 1.0 mT242261

Potreban materijal

  • Tork šrafciger veličina 20
  • Otvoreni ključ, veličina 10

Nastavite

PAŽNJA!

Rad sa jedinica zahteva poznavanje bezbednosnih uputstava i vodič za brzi početak. Zato:

Pažljivo pročitajte bezbednosna uputstva i vodič za brzi početak pre početka bilo kog posla. Osnovni uslov za siguran rad je poštovanje svih sigurnosnih uputstava i pažljivo postupanje kvalifikovanih stručnjaka kako bi se sprečile nesreće koje uključuju telesne povrede i imovinsku štetu.

Hladjenje i ispraznite jedinica

  • Na glavnom ekranu dodirnite funkcijsko dugme ().
  • Na glavnom ekranu dodirnite funkcijsko dugme ().
    → jedinica se hladi i prazni kalup pre nego što ga isključi.

Proverite pritisak i isključite jedinica

  • Izaberite [Prikaz] > [Stvarne Vrednosti] > [Pritisak Sistema].
    → Pritisak sistema mora ekran 0,0 (± 0,1) bar.
  • Pritisak prikazan manometar mora biti 0,0 (+0,3) bar.

  • Isključite glavni prekidač (QS 1), izvucite glavni prekidač.

Uklonite poklopce i otvorite prednji

  • Uklonite poklopce sa jedinica (→Otvori jedinica).
  • Otvorite ulazna vrata i potpuno preklopite prednju stranu otpuštanjem dva Tork vijka.

Svap

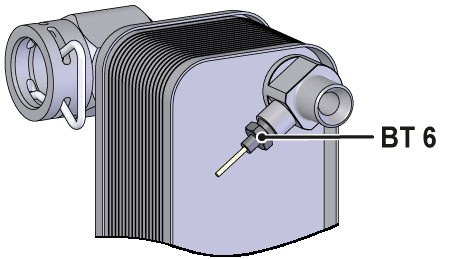

  • Uklonite kabal senzora temperature sa ploča na uredjaju GIF-61 i uklonite kablovsku kravatu da biste u potpunosti uklonili kabal.
    • BT 6 temperaturni senzor → slot Ks36.1
  • Uklonite i uklonite senzor temperature.


PAŽNJA!

Vijčani spojevi, posebno kombinacije inok čelika/nerđajućeg inok ili čelika/nerđajućeg inok, imaju tendenciju da se zaglave ili zaglave kada dugo rade na visokim temperaturama. Zato:

  • Koristite odgovarajuća maziva

  • Instalirajte novi senzor temperature i zategnite
  • Prenesite slovo kabal sa starog senzora temperature na novi.
  • Usmjerite i povežite kabal sa senzora temperature na ploča na uredjaju GIF-61.
    • BT 6 temperaturni senzor → slot Ks36.1
  • Ponovo pričvrstite uklonjene kablovske veze ili ih zamenite novim.
  • Sklopite prednji i obezbedite 2k Tork zavrtnje.

Proverite zategnutost i funkciju

  • Povežite utikač za napajanje i uključite glavni prekidač (QS 1).
  • Uključite jedinica pomoću dugmeta I/O (), proverite nepropusnost i funkciju jedinica.

Kalibrirajte merenje temperature

PAŽNJA!

Opasnost netačna kalibracija
Nepravilna kalibracija može prouzrokovati greška jedinica. Zato:

  • Proverite kalibracija

isključite jedinica i instalirajte poklopce

  • Isključite jedinica pomoću dugmeta I/O ().
    → jedinica se isključuje i, ako je potrebno, hladi i smanjuje pritisak.
  • Isključite glavni prekidač (QS 1).
  • Ponovo pričvrstite poklopce sa jedinica (→Otvori jedinica).
