svrha

Zamena senzora Pritisak (BP 1, BP 2, BP 3)

kvalifikacija

Stručno osoblje

Materijal

Poz.OznakaArtikalTočka
01Senzor Pritisak 0-25 barT25305-Ks1
02o prsten FPM 7.5k2 (opciono)T286621

Potreban materijal

  • Tork šrafciger veličina 20
  • kabal kravata

Nastavite

PAŽNJA!

Rad sa jedinica zahteva poznavanje bezbednosnih uputstava i vodič za brzi početak. Zato:

Pažljivo pročitajte bezbednosna uputstva i vodič za brzi početak pre početka bilo kog posla. Osnovni uslov za siguran rad je poštovanje svih sigurnosnih uputstava i pažljivo postupanje kvalifikovanih stručnjaka kako bi se sprečile nesreće koje uključuju telesne povrede i imovinsku štetu.

Hladjenje i ispraznite jedinica

  • Na glavnom ekranu dodirnite funkcijsko dugme ().
  • Na glavnom ekranu dodirnite funkcijsko dugme ().
    → jedinica se hladi i prazni kalup pre nego što ga isključi.

Proverite pritisak i isključite jedinica

  • Izaberite [Prikaz] > [Stvarne Vrednosti] > [Pritisak Sistema].
    → Pritisak sistema mora ekran 0,0 (± 0,1) bar.
  • Pritisak prikazan manometar mora biti 0,0 (+0,3) bar.

  • Isključite glavni prekidač (QS 1), izvucite glavni prekidač.

Uklonite poklopce i otvorite prednji

  • Uklonite poklopce sa jedinica (→Otvori jedinica).
  • Otvorite ulazna vrata i potpuno preklopite prednju stranu otpuštanjem dva Tork vijka.

Svap

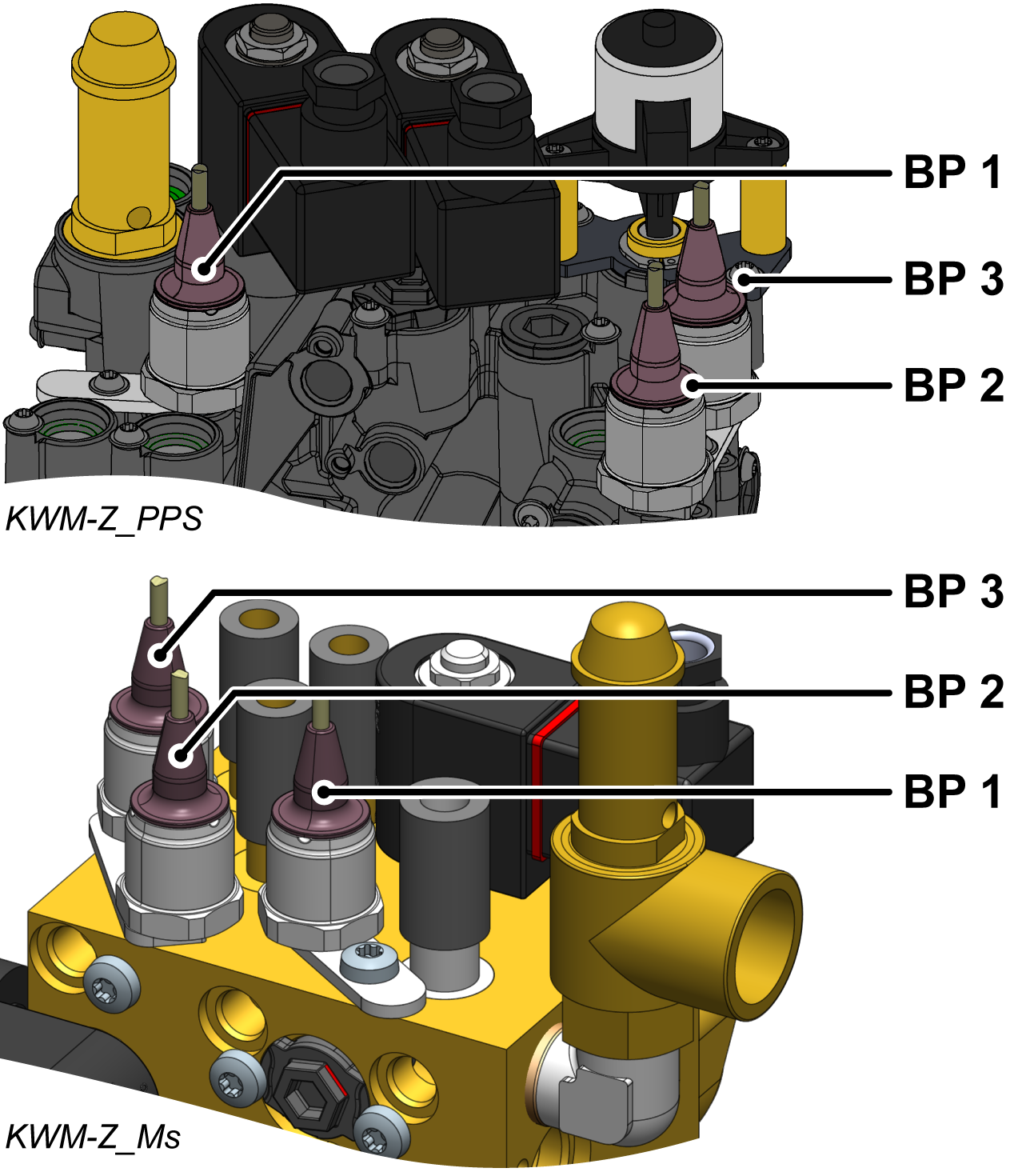

  • Uklonite kabal senzor pritiska (BP 1, BP 2, BP 3) na ploča na uredjaju GIF-61 i potpuno uklonite kabal.
    • BP 1 senzor pritiska → slot Ks31.1
    • BP 2 senzor pritiska → slot Ks31.2
    • BP 3 senzor pritiska → slot Ks 31.3
  • Uklonite vijak Tork i uklonite montažnu ploču.
  • Uklonite senzor pritiska.
  • Očistite instalacioni prostor senzor pritiska, posebno žleb za o prsten.
  • Ubacite novi o prsten (T28662) u žleb.
  • Instalirajte novi senzor pritiska (T28555) i nosač i pričvrstite Tork vijak sa obrtnim momentom zatezanja od 2 Nm.
    • Ne prekoračite obrtni moment zatezanja - pandan je napravljen od plastike (PPS)
  • Usmjerite i povežite kabal sa senzor pritiska na ploča na uredjaju GIF-61.
    • BP 1 senzor pritiska → slot Ks31.1
    • BP 2 senzor pritiska → slot Ks31.2
    • BP 3 senzor pritiska → slot Ks 31.3
  • Ponovo instalirajte uklonjene kablovske veze ili ih zamenite novim.
  • Sklopite prednji i obezbedite 2k Tork zavrtnje.

Proverite kalibracija

PAŽNjA - opasnost od netačne kalibracija!

Nepravilna kalibracija može prouzrokovati kvar jedinica. Zato:

  • Proverite kalibracija
  • Uključite utikač za napajanje i uključite glavni prekidač (QS 1).
  • Uverite se da je jedinica pod pritiskom. Pritisak prikazan manometar mora biti 0,0 (+0,3) bar.
  • Izaberite [Prikaz] > [Stvarne Vrednosti] > [Pritisak Sistema].
    • Pritisak sistema treba da pokaže 0,0 (± 0,1) bar.
    • Ako je odstupanje> 0,1 bar, senzori pritiska moraju biti kalibrirani.

Kalibrirajte senzor pritiska

U slučaju većih linearnih grešaka, pojedinačni senzori pritiska mogu se kalibrisati.

BELEŠKA!

Podesite korisnički profil na „održavanje“ da biste pristupili parametar. Kliknite ovde...

  • Izaberite [Servis] > [Kalibracija] > [Pritisak] > [Senzor pritiska 1 Offset]/[Senzor pritiska 2 Offset]/[Pomak Senzora Pritiska 3].
    • Podesite offset u skladu s tim.
  • Pokušajte ponovo proces verifikacije.

Proverite zategnutost i funkciju

  • Uključite jedinica pomoću dugmeta I/O (), proverite nepropusnost i funkciju jedinica.

isključite jedinica i instalirajte poklopce

  • Isključite jedinica pomoću dugmeta I/O ().
    → jedinica se isključuje i, ako je potrebno, hladi i smanjuje pritisak.
  • Isključite glavni prekidač (QS 1).
  • Ponovo pričvrstite poklopce sa jedinica (→Otvori jedinica).
