svrha

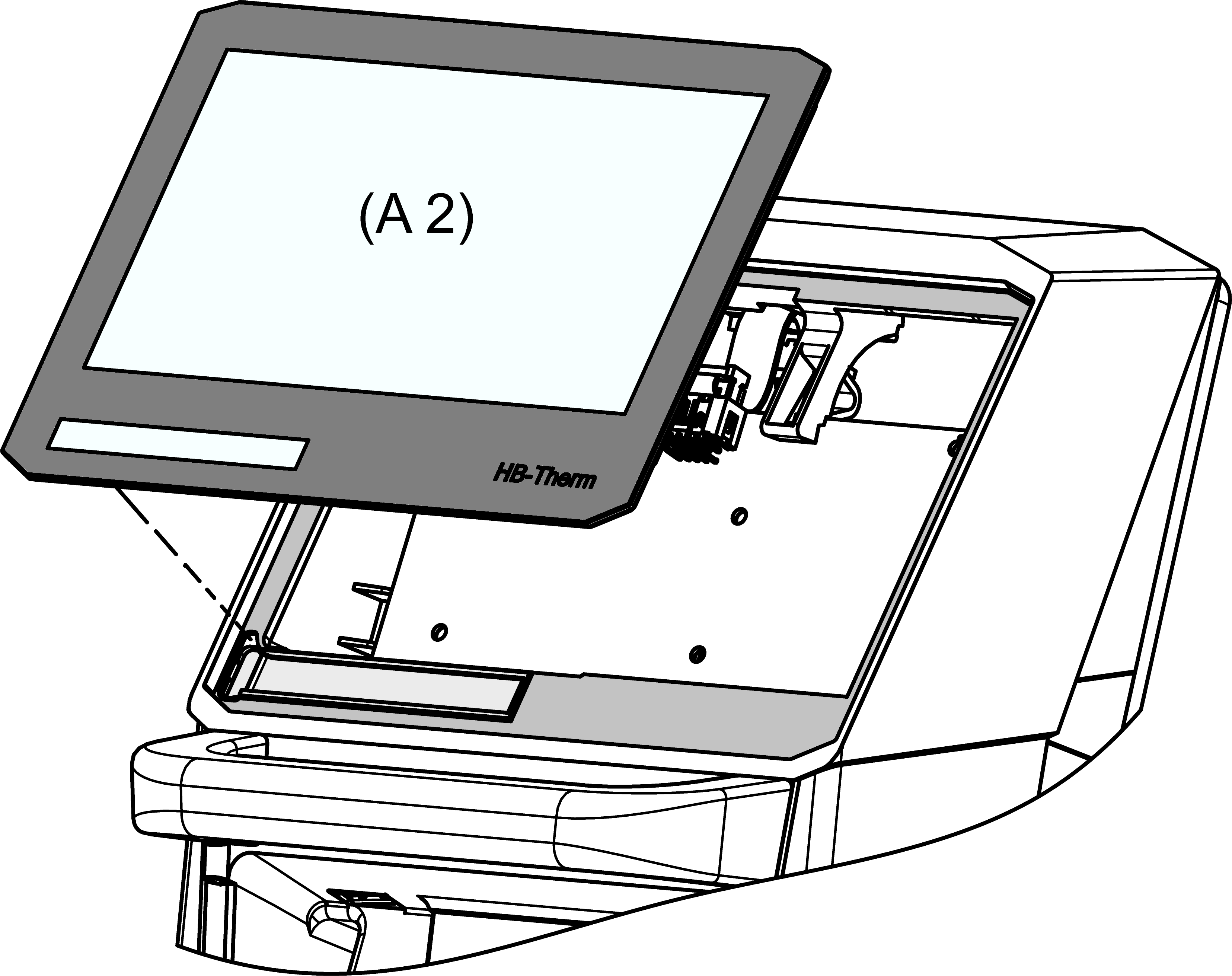

razmena Touchscreen 7" IPS 180x129 (A 2)

Kuallifikaion

stručno osoblje

Materijal

Poz.OznakaArtikalTočka
01

Touchscreen 7" IPS 180x129

T284941

Potreban materijal

  • Tork šrafciger veličina 20
  • Odvijač sa ravnom glavom, veličina 0
  • Ventilator vrućeg vazduha sa kontrola temperature
    • Ako je dostupna, pričvršćena redukciona mlaznica za ciljano grejanje
  • Čišćenje/rastvarač za uklanjanje ostataka lepka
  • zaštitne rukavice

Nastavite

PAŽNJA!

Rad sa jedinica zahteva poznavanje bezbednosnih uputstava i vodič za brzi početak. Zato:

Pažljivo pročitajte bezbednosna uputstva i vodič za brzi početak pre početka bilo kog posla. Osnovni uslov za siguran rad je poštovanje svih sigurnosnih uputstava i pažljivo postupanje kvalifikovanih stručnjaka kako bi se sprečile nesreće koje uključuju telesne povrede i imovinsku štetu.

Hladjenje i isključite

  • Na glavnom ekranu dodirnite funkcijsko dugme ().
    → Jedinica se hladi dok temperatura nije niža od Temperatura hladjenja. Jedinica se zatim isključuje.

  • Isključite glavni prekidač (QS 1), izvucite glavni prekidač.

Otvori front

  • Otvorite ulazna vrata i potpuno preklopite prednju stranu otpuštanjem dva Tork vijka.

Uklonite ploča na uredjaju i kontroler

  • Stisnite montažne snimke (①) zajedno da biste uklonili poklopac kabal (②).
  • Isključite konektor (③) sa ploča na uredjaju GIF-61 (A_4).
  • Pritisnite GIF-61 (A_4) montažne trake (④) prema spolja. Zatim podignite ploču i preklopite je nazad.
    • Priključci na pločici ne moraju biti isključeni.

  • Isključite priključak utikača (⑤) sa Prikaz (A_2) do USR-61 (A_1) kontrolera.
    • Otključajte konektor sa Prikaz, na primer pomoću ravnog odvijača, pre nego što se kabal može ukloniti.
  • Isključite konektor (⑥) iz „HB“ kabal na USR-61 (A_1) kontroler.
  • Gurnite trake za montažu USR-61 (A_1) kontrolera (⑦) prema spolja. Zatim podignite ploču.
    • Priključci na USR-61 (A_1) kontroleru ne moraju biti isključeni.

Zamenite ekran osetljiv na dodir

  • Zagrejati lepljivu površinu ekrana osetljivog na dodir (A_2) da omekša lepak. Gurnite ekran osetljiv na dodir iznutra da biste ga uklonili. Preporučuje se da počnete u gornjem desnom uglu (pogled odozgo spolja). Lepak se postepeno skida sve dok se ekran osetljiv na dodir ne može potpuno ukloniti.
    • Uverite se da temperatura ne prelazi 100 °C prilikom zagrevanja.
    • Uverite se da je vrući vazduh usmeren na razmak između ekrana osetljivog na dodir i plastičnog Kućište.
  • Uklonite ostatke lepka sa površine prednjeg Kućište odgovarajućim čišćenjem/rastvaračem.
    • Uverite se da je lepljiva površina čista i bez masti.
  • Uklonite zaštitni film sa lepljive površine novog ekrana osetljivog na dodir (A_2).
  • Umetnite novi ekran osetljiv na dodir (A_2) i čvrsto pritisnite spoljnu ivicu/površinu. Zatim pritisnite sa leđa i suprotstavite se spolja.
  • Umetnite etiketu tip uređaja u odgovarajući otvor na poleđini ekrana osetljivog na dodir (A_2).

Instalirajte ploča na uredjaju i kontroler

  • Ubacite USR-61 kontroler (A_1) u obezbeđena udubljenja.
    • Uverite se da su montažne trake (⑦) pričvršćene na mestu.
  • Priključite konektore (③, ⑤, ⑥) nazad u USR-61 (A_1) kontroler.
  • Umetnite ploča na uredjaju GIF-61 (A_4) u odgovarajuća udubljenja.
    • Uverite se da su montažne trake (④) pričvršćene na mestu.
  • Priključite konektor (③) nazad u GIF-61 (A_4) ploča na uredjaju.
  • Umetnite poklopac kabal (②) u odgovarajuća udubljenja.
    • Uverite se da su montažne kopče (①) zaključane na mestu.

Zatvori napred

  • Sklopite prednji i obezbedite 2k Tork zavrtnje.

Proverite funkciju

  • Povežite utikač za napajanje i uključite glavni prekidač (QS 1).
  • Uključite jedinica pomoću dugmeta I/O (), proverite nepropusnost i funkciju jedinica.

Isključite

  • Isključite jedinica pomoću dugmeta I/O ().
    → jedinica se isključuje i, ako je potrebno, hladi i smanjuje pritisak.
  • Isključite glavni prekidač (QS 1).
