svrha

Zamena strujna merna ploča ZSM-61 (8.x)

kvalifikacija

Stručno osoblje

Materijal

Poz.OznakaArtikalTočka

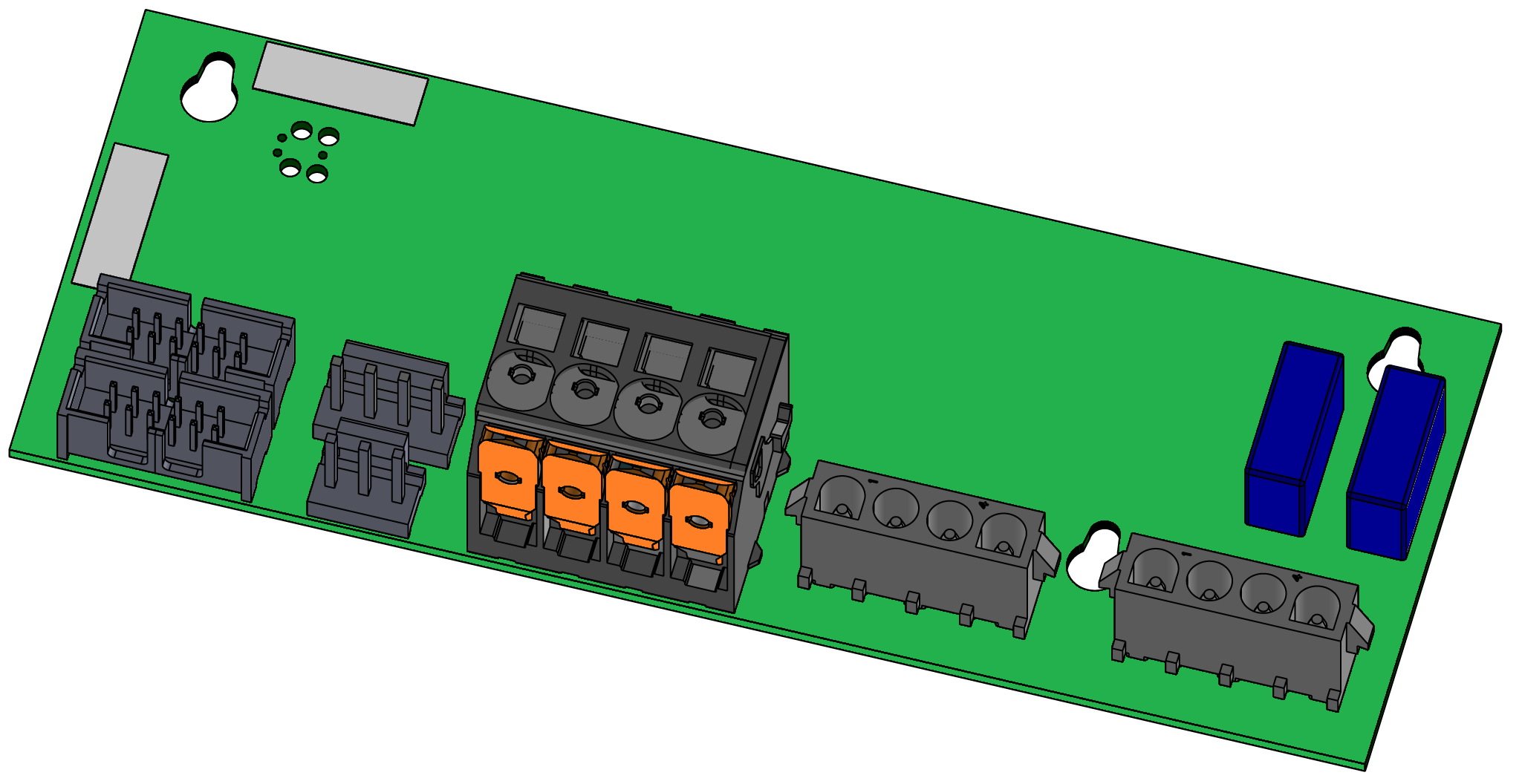

01ZSM-61 strujna merna pločaT285011

Potreban materijal

  • Tork šrafciger veličina 20

Nastavite

PAŽNJA!

Rad sa jedinica zahteva poznavanje bezbednosnih uputstava i vodič za brzi početak. Zato:

Pažljivo pročitajte bezbednosna uputstva i vodič za brzi početak pre početka bilo kog posla. Osnovni uslov za siguran rad je poštovanje svih sigurnosnih uputstava i pažljivo postupanje kvalifikovanih stručnjaka kako bi se sprečile nesreće koje uključuju telesne povrede i imovinsku štetu.

Hladjenje i isključite jedinica

  • Na glavnom ekranu dodirnite funkcijsko dugme ().
    → Jedinica se hladi dok temperatura nije niža od Temperatura hladjenja. Jedinica se zatim isključuje.

Uklonite poklopce i otvorite prednji

  • Uklonite poklopce sa jedinica (→Otvori jedinica).
  • Otvorite ulazna vrata i potpuno preklopite prednju stranu otpuštanjem dva Tork vijka.
  • Uklonite zaštitni poklopac u električnom kućištu uklanjanjem Tork vijaka.

Svap

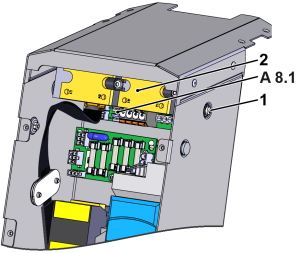

  • Uklonite konektor Ks313.k i kabal svetla Ks301.k na strujna merna ploča (A 8.1).
  • Uklonite bočne montažne vijke (①) iz hladnjaka.
  • Koristite releje čvrstog stanja (②) da povučete hladnjak nadole tako da se može podići.
    • beleška na vodič žleb na strani hladnjaka.
  • Uklonite sve preostale konektore na trenutnoj mernoj ploči.
  • Uklonite trenutni vijak merenja odbora i izvadite ga iz svog nosača.
  • Instalirajte novu strujna merna ploča pomoću montažnog vijka.
  • Povežite sve konektore na strujna merna ploča, sa izuzetkom kabal Ks313.k.
    • Uverite se da su svi konektori pravilno pričvršćeni.
  • Instalirajte hladnjak sa čvrstim relejima (②) i pričvrstite vijke za pričvršćivanje (①).
    • beleška na orijentaciju vodiča žleb na strani hladnjaka.
  • Povežite konektor Ks313.k na trenutnu mernu ploču.

Zatvori napred

  • Instalirajte zaštitni poklopac oko električnog kućišta i pričvrstite Tork vijcima.
  • Sklopite prednji i obezbedite 2k Tork zavrtnje.

Uključite jedinica i proverite funkciju

  • Povežite utikač za napajanje i uključite glavni prekidač (QS 1).
  • Uključite jedinica pomoću dugmeta I/O (), proverite nepropusnost i funkciju jedinica.

isključite jedinica

  • Isključite jedinica pomoću dugmeta I/O ().
    → jedinica se isključuje i, ako je potrebno, hladi i smanjuje pritisak.
  • Isključite glavni prekidač (QS 1).
