svrha

Zamena rashladnog ventil 1 (M 3)

kvalifikacija

Stručno osoblje

Materijal

Poz.OznakaArtikalTočka
01Ventil za hlađenje 1T289341

Potreban materijal

  • Tork šrafciger veličina 20

Nastavite

PAŽNJA!

Rad sa jedinica zahteva poznavanje bezbednosnih uputstava i vodič za brzi početak. Zato:

Pažljivo pročitajte bezbednosna uputstva i vodič za brzi početak pre početka bilo kog posla. Osnovni uslov za siguran rad je poštovanje svih sigurnosnih uputstava i pažljivo postupanje kvalifikovanih stručnjaka kako bi se sprečile nesreće koje uključuju telesne povrede i imovinsku štetu.

Hladjenje i ispraznite jedinica

  • Na glavnom ekranu dodirnite funkcijsko dugme ().
  • Na glavnom ekranu dodirnite funkcijsko dugme ().
    → jedinica se hladi i prazni kalup pre nego što ga isključi.

isključite jedinica i uklonite poklopce

  • Isključite glavni prekidač (QS 1), izvucite glavni prekidač.
  • Uklonite dovod vode za hlađenje (priključak C).
  • Uklonite poklopce sa jedinica (→Otvori jedinica).
  • Otvorite servisni poklopac na zadnjem zidu jedinica (→ Otvori jedinica).

Zamenite ventil za Hladjenje

  • Uklonite kabal iz ventil za Hladjenje.
  • Dva puta uklonite vijke koji pričvršćuju ventil za Hladjenje na modul rashladne vode.

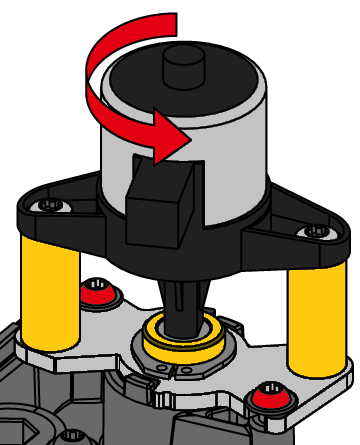

  • Okrenite ventil za Hladjenje i iseliti.

PAŽNjA - Nepravilna instalacija!

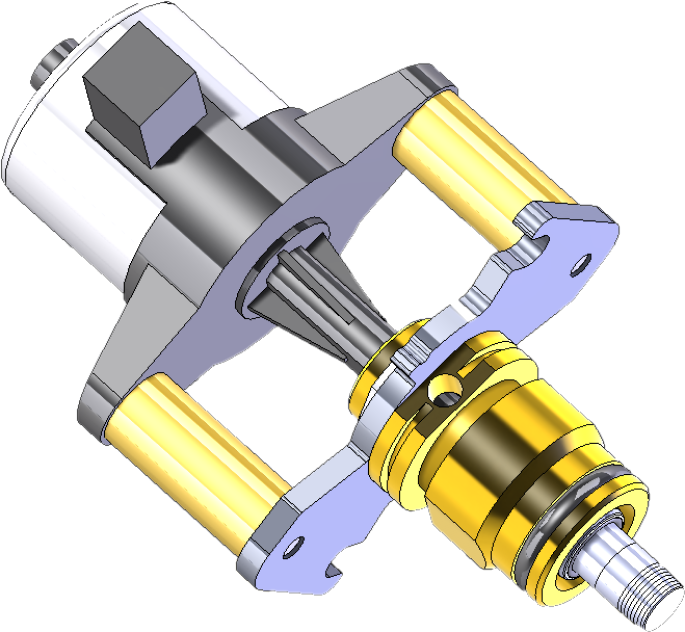

Rezervni delovi se isporučuju sa klipovima ventil koji nisu u potpunosti produženi. Klip ventila može se stezati. Zato:

  • Nikada ne postavljajte ventil sa potpuno produženim klipom ventil (sl.).

  • Pažljivo umetnite novi ventil za Hladjenje.
  • Okrenite ventil za Hladjenje u krajnji položaj i pričvrstite vijcima 2k Tork.
    • Ne prekoračite obrtni moment zatezanja - pandan je napravljen od plastike (PPS)
  • Povežite kabal sa ventil za Hladjenje.

Proverite zategnutost i funkciju

  • Povežite dovod vode za hlađenje (priključak C).
  • Povežite utikač za napajanje i uključite glavni prekidač (QS 1).

BELEŠKA!

Podesite korisnički profil na „održavanje“ da biste pristupili parametrima. Kliknite ovde....

  • Izaberite [Servis] > [Parametar] > [Hlađenje] > [Stepper Motori] > [Pozicioniranje KV 1].
  • Promenite položaj i proverite da li voda za hlađenje teče ili ne:
    • 0% = ventil potpuno zatvoren
    • 100% = ventil potpuno otvoren
  • Uključite jedinica pomoću dugmeta I/O (), proverite nepropusnost i funkciju jedinica.

isključite jedinica i instalirajte poklopce

  • Isključite jedinica pomoću dugmeta I/O ().
    → jedinica se isključuje i, ako je potrebno, hladi i smanjuje pritisak.
  • Isključite glavni prekidač (QS 1).
  • Ponovo pričvrstite poklopce sa jedinica (→Otvori jedinica).
