svrha

Zamena zvučni pretvarač (BB 1, BB 2)

kvalifikacija

stručno osoblje

Materijal

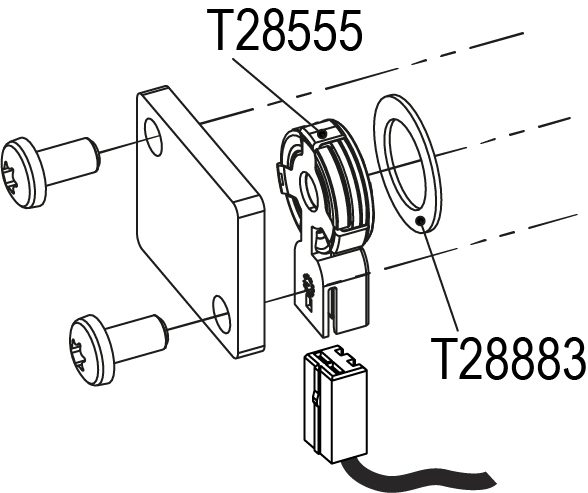

Poz.OznakaArtikal

Točka

T28986

01180 °C zvučni pretvaračT285551
02PTFE pečat 16k24k1T288831

Potreban materijal

  • otvoreni ključ, veličina 10
  • Tork šrafciger veličina 30

Video vodič

Pratite vezu QR-Code da biste gledali IouTube video.

Nastavite

PAŽNJA!

Rad sa jedinica zahteva poznavanje bezbednosnih uputstava i vodič za brzi početak. Zato:

Pažljivo pročitajte bezbednosna uputstva i vodič za brzi početak pre početka bilo kog posla. Osnovni uslov za siguran rad je poštovanje svih sigurnosnih uputstava i pažljivo postupanje kvalifikovanih stručnjaka kako bi se sprečile nesreće koje uključuju telesne povrede i imovinsku štetu.

Hladjenje i iscedite

  • Na glavnom ekranu dodirnite funkcijsko dugme ().
  • Na glavnom ekranu dodirnite funkcijsko dugme ().
    → jedinica se hladi i prazni kalup pre nego što ga isključi.

Proverite i isključite pritisak

  • Izaberite [Prikaz] > [Stvarne Vrednosti] > [Pritisak Sistema].
    → Pritisak sistema mora ekran 0,0 (± 0,1) bar.
  • Pritisak prikazan manometar mora biti 0,0 (+0,3) bar.

  • Isključite glavni prekidač (QS 1), izvucite glavni prekidač.

Uklonite poklopce

Svap

  • Uklonite kabal na pretvaraču zvuka () T28555.
  • Uklonite 2 Tork zavrtnja i uklonite Poklopac.
  • Zamenite zvučni pretvarač (T28555) i zaptivku (T28883).
  • Instalirajte Poklopac i osigurajte 2k Tork vijke sa 12 Nm.
  • Povežite kabal na zvučni pretvarač () T28555.

Proverite zategnutost i funkciju

  • Povežite utikač za napajanje i uključite glavni prekidač (QS 1).
  • Uključite jedinica pomoću dugmeta I/O (), proverite nepropusnost i funkciju jedinica.

Merenje protoka kalibracija

  • Upravljajte jedinica u normalan rad na 40 °C najmanje 10 minuta.
  • Izaberite [Servis] > [Kalibracija] > [Flow] > [Offset protok (unutrašnji)].
    • Podesite parametar na 2 l/min.
  • Zatvorite zaporni ventil između prosleđivanja i povratka i sačekajte 1 minut.
  • Pročitajte trenutnu brzinu protok.
  • Podesite parametar [Offset protok (interni)] prema sledećem proračunu:
    • Novi pomak = 2 L/min - 'strujni tok' [protok].
  • Otvorite zaporni ventil.

Proverite kalibracija

Opasnost zbog nepravilne kalibracija

Nepravilna kalibracija može prouzrokovati kvar jedinica. Zato:

  • Proverite kalibracija
  • U normalnom radu upravljajte jedinica na 40 °C najmanje 10 minuta.
  • Zatvorite zaporni ventil između prosleđivanja i Povratni vod.
    • Brzina protok pada na 0 l/min, a poruka alarma „Protok-nula“ kasni.

Isključite i instalirajte poklopce

  • Isključite jedinica pomoću dugmeta I/O ().
    → jedinica se isključuje i, ako je potrebno, hladi i smanjuje pritisak.
  • Isključite glavni prekidač (QS 1).
  • Ponovo pričvrstite poklopce sa jedinica (→Otvori jedinica).
