syfte

Komplett byte av magnetventil 24 VAC

kvalifikation

fackkunnig personal

Material

Pos.BeteckningObjektRäkna

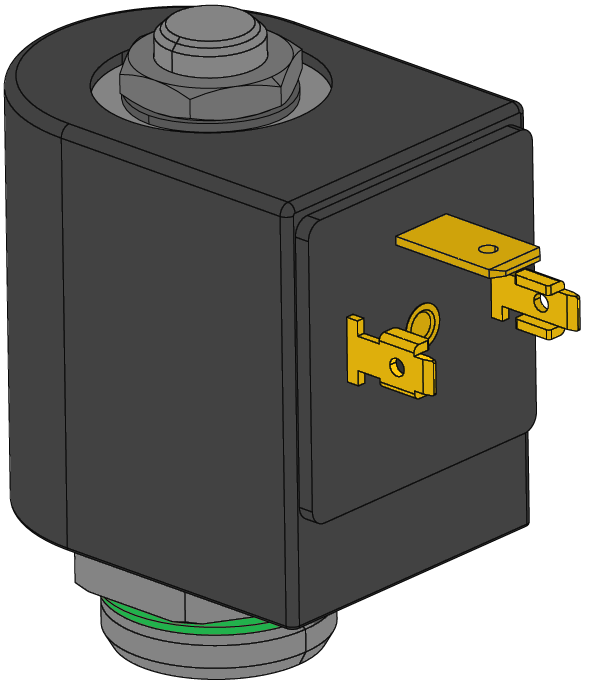

01Komplett magnetventil 24 VACT210761

Nödvändigt material

  • Torx skruvmejsel storlek 20
  • Ringnyckel, size 14, 22
  • Cross skruvmejsel
  • magnetfälttestare (om tillgänglig)

tillvägagångssätt

OBSERVERA!

Att arbeta med aggregatet kräver kunskap om säkerhetsinstruktioner och snabbanvisning. Det är därför:

Läs säkerhetsinstruktionerna och snabbanvisningen noggrant innan du påbörjar något arbete. Grundkravet för säkert arbete är efterlevnad av alla säkerhetsinstruktioner och noggranna åtgärder av kvalificerad fackkunnig personal för att förhindra olyckor med personskador och egendomsskador.

Avkylning och dränera

  • På grundbildskärmen trycker du på funktionsknappen ().
  • På grundbildskärmen trycker du på funktionsknappen ().
    → Aggregatet svalnar och tömmer formen innan den stängs av.

Kontrollera och stäng av trycket

  • Välj [Display] > [Faktiska värden] > [Systemtryck].
    → Systemetstryck måste visa 0,0 (± 0,1) bar.
  • Trycket som visas av manometern måste vara 0,0 (+0,3) bar.

  • Slå av huvudbrytaren (QS 1), dra ut strömkontakten.
  • Ta bort kylvattenförsörjningen (anslutning C).

Öppna serviceflaff/ta bort lock

Byt

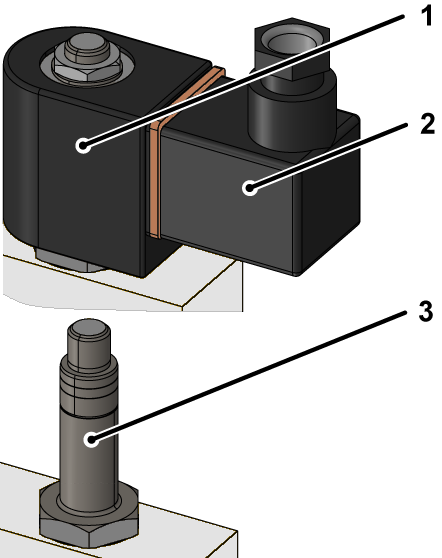

  • Ta bort monteringsmuttern inklusive brickan, som fixerar magnetspolen (①).
  • Ta bort magnetspolen (①) med ventilpluggen (②).
  • Ta bort ventilpluggen (②) från magnetspolen (①) genom att lossa monteringsskruven och ta bort kontakten.
  • Använd en ringnyckel för att ta bort och ta bort ventilkroppen (③).

ANMÄRKNING!

Se till att lämpliga åtdragningsmoment bibehålls för magnetventilen för att säkerställa säker och korrekt installation.

  • Installera en ny magnetventil och dra åt den med lämpligt åtdragningsmoment, beroende på höljens material:
    • max 4 Nm för plast
    • max 15 Nm för mässing
  • Montera den nya magnetspolen på magnetventilen och dra åt med monteringsmuttern inklusive brickan.
  • Anslut ventilpluggen till magnetspolen och dra åt monteringsskruven.

Kontrollera täthet och funktion

  • Anslut kylvattenförsörjningen (anslutning C).
  • Anslut nätkontakten och slå på huvudbrytaren (QS 1).
  • Starta aggregatet med I/O-knappen (), kontrollera enhetens täthet och funktion.
    • En magnetfälttestare kan användas för att kontrollera om spolen svarar och öppnar ventilen när ventilen aktiveras.

slå av och installera kåpor

  • Stäng av instrumentet med I/O-knappen ().
    → Aggregatet stängs av och kyls vid behov och tryckfri.
  • Sätt tillbaka locken från aggregatet (→Öppna aggregat).
