syfte

Byte av regulatorn USR-61 (A 1)

kvalifikation

Fackkunnig personlig

Material

Pos.BeteckningObjektRäkna

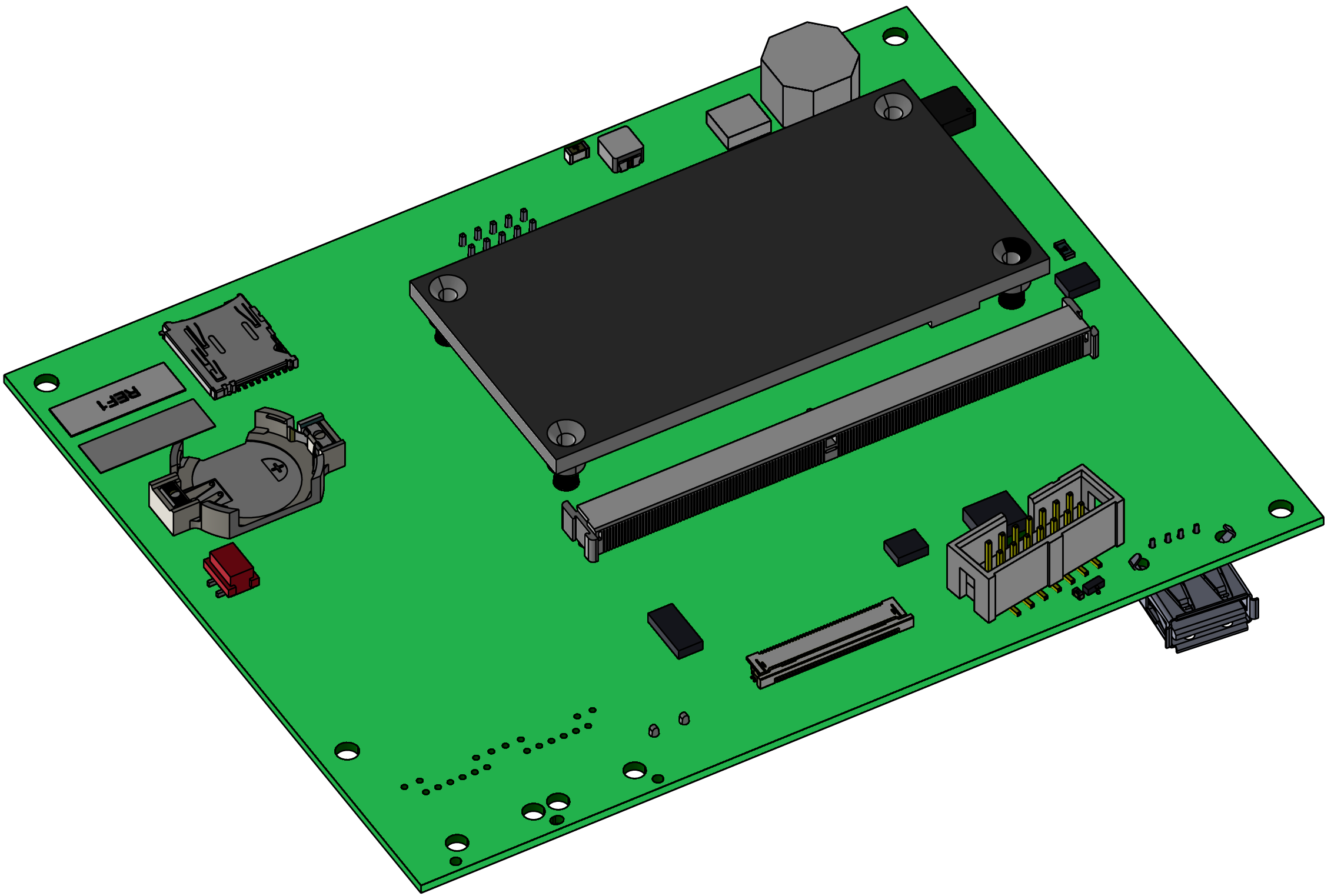

01USR-61-styrenhetT285001

Nödvändigt material

  • Torx skruvmejsel storlek 20
  • Platt skruvmejsel, size 0

Video guide

Följ QR-kodlänken för att titta på YouTube-videon.

tillvägagångssätt

OBSERVERA!

Att arbeta med aggregatet kräver kunskap om säkerhetsinstruktioner och snabbanvisning. Det är därför:

Läs säkerhetsinstruktionerna och snabbanvisningen noggrant innan du påbörjar något arbete. Grundkravet för säkert arbete är efterlevnad av alla säkerhetsinstruktioner och noggranna åtgärder av kvalificerad fackkunnig personal för att förhindra olyckor med personskador och egendomsskador.

Kyl ner och stäng av aggregatet

  • På grundbildskärmen trycker du på funktionsknappen ().
    → Aggregatet svalnar tills temperaturen är lägre än avkylningstemperaturen. Aggregatet stängs sedan av.

  • Slå av huvudbrytaren (QS 1), dra ut strömkontakten.

Öppen front

  • Öppna ytterdörren och vik framsidan helt nedåt genom att lossa de två Torx-skruvarna.

Byt

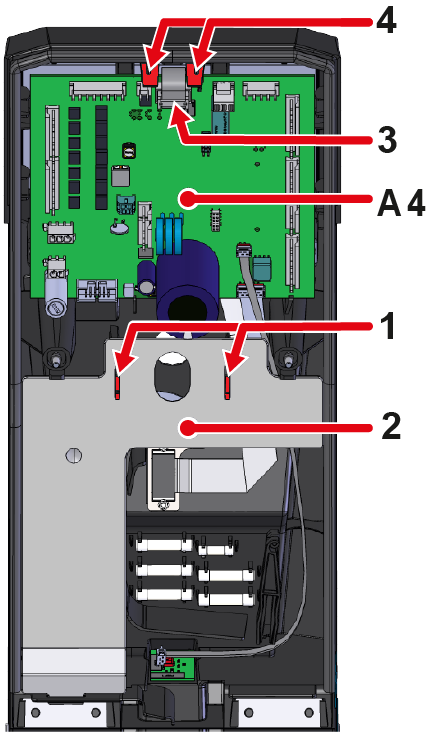

  • Tryck ihop monteringsklämmorna (①) och ta bort kabelhöljet (②).
  • Ta bort kontakten (③) på GIF-61-aggregatskortet (A_4).
  • Skjut monteringsremmarna (④) på GIF-61 (A_4) aggregatkortet utåt. Brädan kan nu lyftas ut och vikas tillbaka.
    • Anslutningar på kretskortet behöver inte tas bort.

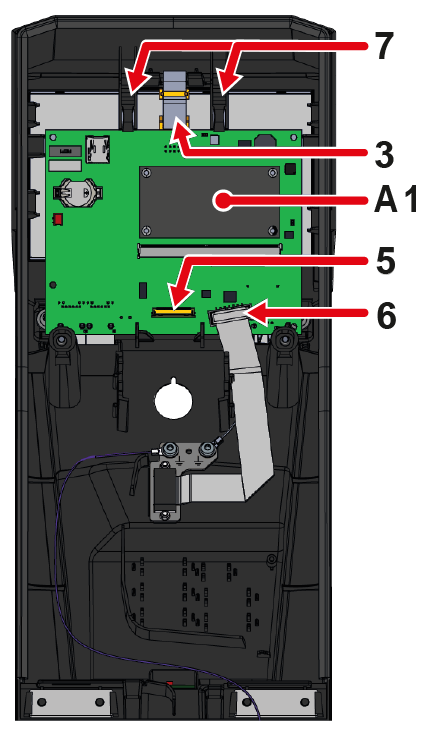

  • Ta bort kabelanslutningen (⑤) från displayen (A 2) på USR-61 (A_1) styrenheten.
    • Kontaktdonet från displayen måste vara upplåst (t.ex. Med en platt skruvmejsel) innan kabelanslutningen kan dras ut.
  • Ta bort kontakten (⑥) från HB CAN (X79) -anslutningen på USR-61 (A_1) -styrenheten.
  • Skjut USR-61 (A_1) styrenhetens monteringsremmar (⑦) utåt. Kretskortet kan nu lyftas ut.
    • Ta bort jordkabeln från baksidan av kortet.
  • Anslut jordkabeln till baksidan av den nya USR-61 (A_1) -styrenheten.
  • Sätt i USR-61 (A 1) -regulatorn i lämpliga urtag.
    • Kontrollera om monteringsremmarna (⑦) är låsta på plats.
  • Anslut kontakterna igen (③, ⑤, ⑥) till USR-61-styrenheten (A_1).
    • Kontrollera att alla kontakter är korrekt anslutna.
  • Sätt i GIF-61 (A4 motorväg) aggregatkortet i lämpliga urtag
    • Kontrollera om monteringsremmarna (④) är låsta på plats.
  • Anslut kontakten (③) till GIF-61-aggregatskortet (A_4).
  • Sätt i kabelhöljet (②) i lämpliga urtag.
    • Kontrollera att monteringsklämmorna (①) är låsta på plats.

Stäng fronten

  • Vik upp framsidan och säkra 2x Torx skruvar.

Kontrollera funktion

  • Anslut nätkontakten och slå på huvudbrytaren (QS 1).
    • Aggregatet utför en automatisk uppdatering av programvaran.
  • Kontrollera tidszon, datum och tid och ställ in dem korrekt om det behövs.

ANMÄRKNING!

Konfigurations- och kalibreringsdata lagras på GIF-61 (A_4) aggregatkortet och går därför inte förlorade när USR-61 (A_1) -styrenheten byts ut.

  • Starta aggregatet med I/O-knappen (), kontrollera enhetens täthet och funktion.
  • Kontrollera aggregatets funktioner (regulatoriska regler för önskat börvärde)
  • Stäng av instrumentet med I/O-knappen ().
    → Aggregatet stängs av och kyls vid behov och tryckfri.
  • Slå av huvudbrytaren (QS 1).
