syfte

Byte av frekvensomvandlare (U 1)

kvalifikation

Elektriker

Material

Pos.BeteckningObjektRäkna
T28669T28670
01

frekvensomvandlare
i510 2,2 kW, 340–528 VAC

T286691-
02

frekvensomvandlare
i510 2,2 kW, 170–264 VAC

T28670-1

Nödvändigt material

  • Torx skruvmejsel, storlek 10, 20

tillvägagångssätt

OBSERVERA!

Att arbeta med aggregatet kräver kunskap om säkerhetsinstruktioner och snabbanvisning. Det är därför:

Läs säkerhetsinstruktionerna och snabbanvisningen noggrant innan du påbörjar något arbete. Grundkravet för säkert arbete är efterlevnad av alla säkerhetsinstruktioner och noggranna åtgärder av kvalificerad fackkunnig personal för att förhindra olyckor med personskador och egendomsskador.

Avkylning och stäng av

  • På grundbildskärmen trycker du på funktionsknappen ().
    → Aggregatet svalnar tills temperaturen är lägre än avkylningstemperaturen. Aggregatet stängs sedan av.

  • Slå av huvudbrytaren (QS 1), dra ut strömkontakten.Vänta sedan 5 minuter!

Livsfara på grund av elektrisk spänning!

Vid kontakt med spänningsbärande delar finns det en omedelbar risk för dödsfall. Det är därför:

Koppla ur aggregatet från strömförsörjningen innan du öppnar den. Säkra frånkopplingen mot att starta. På grund av laddade kondensatorer, vänta 5 minuter efter att slå av strömförsörjningen för att fungera på frekvensomvandlaren.

Öppen front

  • Öppna ytterdörren och vik framsidan helt nedåt genom att lossa de två Torx-skruvarna.
  • Ta bort skyddskåpan i elhuset genom att ta bort Torx-skruvarna.

Byt

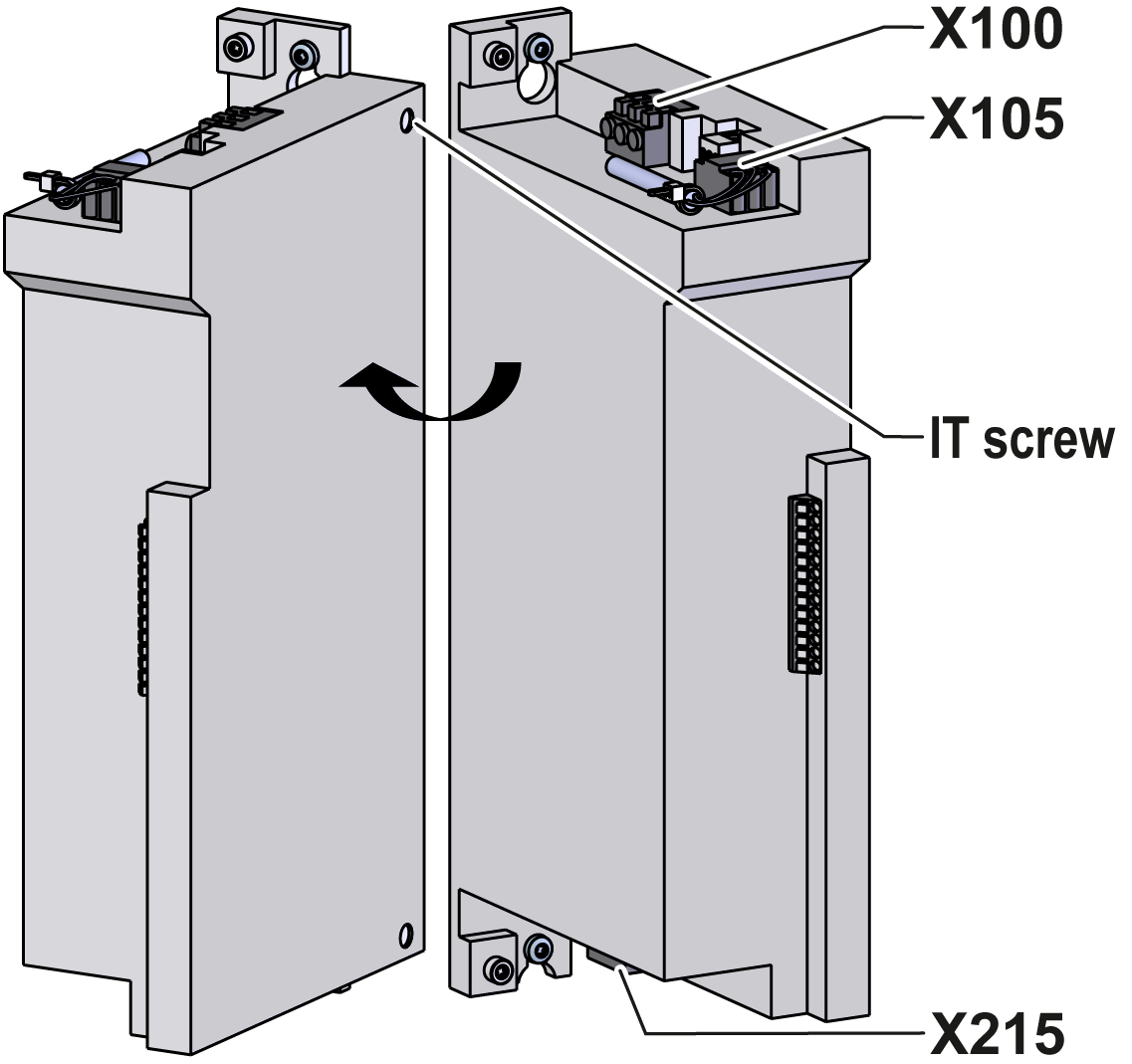

  • Koppla ur kontakterna X100, X105 och X216 från frekvensomvandlaren.
    • Ta bort kabelbandet från skärmanslutningen med X216-kabeln.
  • Ta bort jordkablar (Pump, elhöljen) från frekvensomvandlaren.
  • Lossa frekvensomvandlarens skruvar på bakväggen.
  • Skjut frekvensomvandlaren uppåt, sträck den framåt från monteringsskruvarna och ta bort den.
  • Installera en ny frekvensomvandlare och dra åt monteringsskruvarna.
    • Speciell egenskap hos IT-system (strömanslutning utan skyddsjord): Kondensatorskruven vid ingången till frekvensomvandlaren (övre IT-skruven) måste tas bort.
  • Anslut jordkablar (Pump, elhöljen) till frekvensomvandlaren.
  • Anslut X100-, X105- och X216-kontakterna till frekvensomvandlaren.
    • Se till att alla anslutningar görs korrekt enligt det elektriska systemet. Klicka här...
  • Fäst X216-kabeln till skärmningsporten med ett buntband.

Stäng fronten

  • Montera skyddskåpan runt elhuset och säkra med Torx-skruvar.
  • Vik upp framsidan och säkra 2x Torx skruvar.

Kontrollera funktion

  • Anslut nätkontakten och slå på huvudbrytaren (QS 1).
  • Starta aggregatet med I/O-knappen (), kontrollera enhetens täthet och funktion.

Stäng av instrumentet slå av enheten

  • Stäng av instrumentet med I/O-knappen ().
    → Aggregatet stängs av och kyls vid behov och tryckfri.
  • Slå av huvudbrytaren (QS 1).
