syfte

Byte av kylventil 1 (M 3)

kvalifikation

Fackkunnig personlig

Material

Pos.BeteckningObjektRäkna
01Steg kylventi 1T289341

Nödvändigt material

  • Torx skruvmejsel storlek 20

tillvägagångssätt

OBSERVERA!

Att arbeta med aggregatet kräver kunskap om säkerhetsinstruktioner och snabbanvisning. Det är därför:

Läs säkerhetsinstruktionerna och snabbanvisningen noggrant innan du påbörjar något arbete. Grundkravet för säkert arbete är efterlevnad av alla säkerhetsinstruktioner och noggranna åtgärder av kvalificerad fackkunnig personal för att förhindra olyckor med personskador och egendomsskador.

Kyl ner och töm aggregatet

  • På grundbildskärmen trycker du på funktionsknappen ().
  • På grundbildskärmen trycker du på funktionsknappen ().
    → Aggregatet svalnar och tömmer formen innan den stängs av.

Stäng av instrumentet och ta bort locken

  • Slå av huvudbrytaren (QS 1), dra ut strömkontakten.
  • Ta bort kylvattenförsörjningen (anslutning C).
  • Ta bort locken från aggregatet (Öppna aggregat→).
  • Öppna serviceklaffen på aggregatets bakvägg (→ Öppna aggregat).

Byte av kylventil

  • Ta bort kabeln från kylventilen.
  • Ta bort monteringsskruvarna från kylventilen till kylvattenmodulen två gånger.

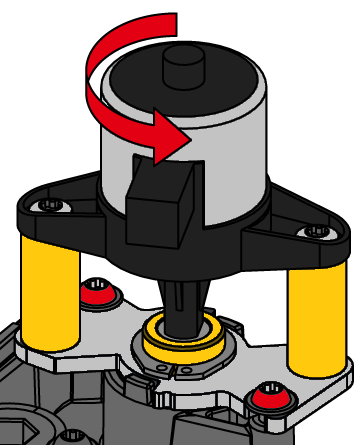

  • Vrid och förläng kylventilen.

OBSERVERA - Felaktig installation!

Reservdelar levereras med ventilkolvar som inte är helt utdragna. Ventilkolven kan stag. Det är därför:

  • Installera aldrig ventilen med ventilkolven helt utsträckt (fig.).

  • Sätt försiktigt in den nya Kylventilen.
  • Vrid kylventilen till ändläget och säkra med 2x Torx-skruvar.
    • Överskrid inte åtdragningsmomentet - motstycket är tillverkat av plast (PPS)
  • Anslut kabeln till kylventilen.

Kontrollera täthet och funktion

  • Anslut kylvattenförsörjningen (anslutning C).
  • Anslut nätkontakten och slå på huvudbrytaren (QS 1).

ANMÄRKNING!

Ställ in användarprofilen till ”underhåll” för att komma åt parametrarna. klicka här... .

  • Välj [Service] > [Parametrar] > [Kylning] > [Stegmotorer] > [KV1-positionering].
  • Ändra positionen och kontrollera om kylvattnet rinner eller inte:
    • 0% = ventil helt stängd
    • 100% = ventil helt öppnad
  • Starta aggregatet med I/O-knappen (), kontrollera enhetens täthet och funktion.

Stäng av instrumentet och installera omslag

  • Stäng av instrumentet med I/O-knappen ().
    → Aggregatet stängs av och kyls vid behov och tryckfri.
  • Slå av huvudbrytaren (QS 1).
  • Sätt tillbaka locken från aggregatet (→Öppna aggregat).
