syfte

Byta ut ljudomvandlaren (BB 1, BB 2)

kvalifikation

fackkunnig personal

Material

Pos.BeteckningObjekt

Räkna

T28986

01180° C ljudomvandlareT285551
02PTFE-tätning 16x24x1T288831

Nödvändigt material

  • skiftnyckel, size 10
  • Torx skruvmejsel, size 30

Video guide

Följ QR-kodlänken för att titta på YouTube-videon.

tillvägagångssätt

OBSERVERA!

Att arbeta med aggregatet kräver kunskap om säkerhetsinstruktioner och snabbanvisning. Det är därför:

Läs säkerhetsinstruktionerna och snabbanvisningen noggrant innan du påbörjar något arbete. Grundkravet för säkert arbete är efterlevnad av alla säkerhetsinstruktioner och noggranna åtgärder av kvalificerad fackkunnig personal för att förhindra olyckor med personskador och egendomsskador.

Avkylning och dränera

  • På grundbildskärmen trycker du på funktionsknappen ().
  • På grundbildskärmen trycker du på funktionsknappen ().
    → Aggregatet svalnar och tömmer formen innan den stängs av.

Kontrollera och stäng av trycket

  • Välj [Display] > [Faktiska värden] > [Systemtryck].
    → Systemetstryck måste visa 0,0 (± 0,1) bar.
  • Trycket som visas av manometern måste vara 0,0 (+0,3) bar.

  • Slå av huvudbrytaren (QS 1), dra ut strömkontakten.

Ta bort locken

Byt

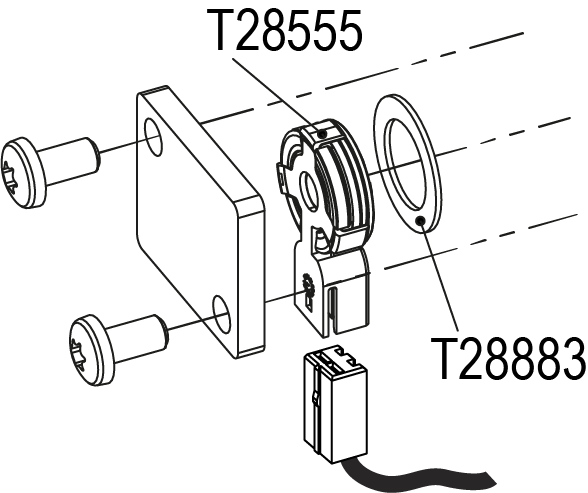

  • Ta bort kabeln på ljudgivaren () T28555.
  • Ta bort 2 Torx skruvar och ta bort Deckel.
  • Byt ut ljudomvandlaren (T28555) och tätning (T28883).
  • Montera Deckel och skruva på plats 2x Torx skruvar med 12 Nm.
  • Anslut kabeln till ljudomvandlaren () T28555.

Kontrollera täthet och funktion

  • Anslut nätkontakten och slå på huvudbrytaren (QS 1).
  • Starta aggregatet med I/O-knappen (), kontrollera enhetens täthet och funktion.

Flödesmätning av kalibrering

  • Använd aggregatet i normaldrift vid 40° C i minst 10 minuter.
  • Välj [Service] > [Kalibrering] > [Flöde] > [Flödesförskjutning (internt)].
    • Ställ in parametrarna på 2 l/min.
  • Stäng avstängningsventilen mellan Framledning och retur och vänta i 1 minut.
  • Läs den aktuella genomflödeshastigheten.
  • Ställ in parametrarna [Genomflödesförskjutning (intern)] enligt följande beräkning:
    • Ny förskjutning = 2 l/min — 'strömflöde' [genomflöde].
  • Öppna avstängningsventilen.

Kontrollera kalibrering

Fara för felaktig kalibrering

Felaktig kalibrering kan leda till att aggregatet inte fungerar. Det är därför:

  • Verifiera kalibrering
  • Använd aggregatet vid 40° C i minst 10 minuter i normalt läge.
  • Stäng avstängningsventilen mellan Framledning och Returledning.
    • Flödeshastigheten sjunker till 0 l/min och larmmeddelandet ”Flöde noll” fördröjs.

slå av och installera lock

  • Stäng av instrumentet med I/O-knappen ().
    → Aggregatet stängs av och kyls vid behov och tryckfri.
  • Slå av huvudbrytaren (QS 1).
  • Sätt tillbaka locken från aggregatet (→Öppna aggregat).
