Syfte

Omvandling av flödesmätaren Flow-5

kvalifikation

Fackkunnig personlig

Material

Pos
BeteckningObjektRäkna
T29146
01

skruv M4x40 Torx-A2

B3271659

2
02

skruv M4x35 Torx-A2

B3271658

1
03

rörstycke 8x4,5x30 PEEK

T24717

3

Nödvändigt material

  • Insexskruvmejsel, size 40
  • Torx skruvmejsel storlek 15
  • Skruvlås (Loctite 620 flytande tätning)

tillvägagångssätt

OBSERVERA!

Att arbeta med aggregatet kräver kunskap om säkerhetsinstruktioner och snabbanvisning. Det är därför:

Läs säkerhetsinstruktionerna och snabbanvisningen noggrant innan du påbörjar något arbete. Grundkravet för säkert arbete är efterlevnad av alla säkerhetsinstruktioner och noggranna åtgärder av kvalificerad fackkunnig personal för att förhindra olyckor med personskador och egendomsskador.

Kyl ner och töm
aggregatet (när Flow-5 är installerat)

  • Välj [Funktioner ] > [Avkylning ]
  • Välj [Funktioner] > [Formdränering]

Kontrollera trycket och stäng av
aggregatet (om Flow-5 är installerat)

  • Välj [Display] > [Faktiska värden] > [Systemtryck] eller [Verkligt Värde Trycksystem]
    • Systemetstryck måste visa 0,0 bar ± 0,1
  • Trycket som visas av manometern (5) måste vara 0 bar +0,3
  • slå av huvudbrytaren QS 1(), dra ut strömkontakten

Ta bort
Flow-5 (om Flow-5 är monterad)

  • Ta bort styrkabeln från flödesmätaren Flödesmätare Flow-5 från ”HB IN” -anslutningen.
  • Ta vid behov bort anslutningslinjerna mellan Framlednings- och returledningarna vid alla kretsar från flödesmätaren.
  • Ta bort monteringsskruven (①) och ta bort den externa flödesmätaren från temperaturkontrollenheten

Uppdatera Flow-5

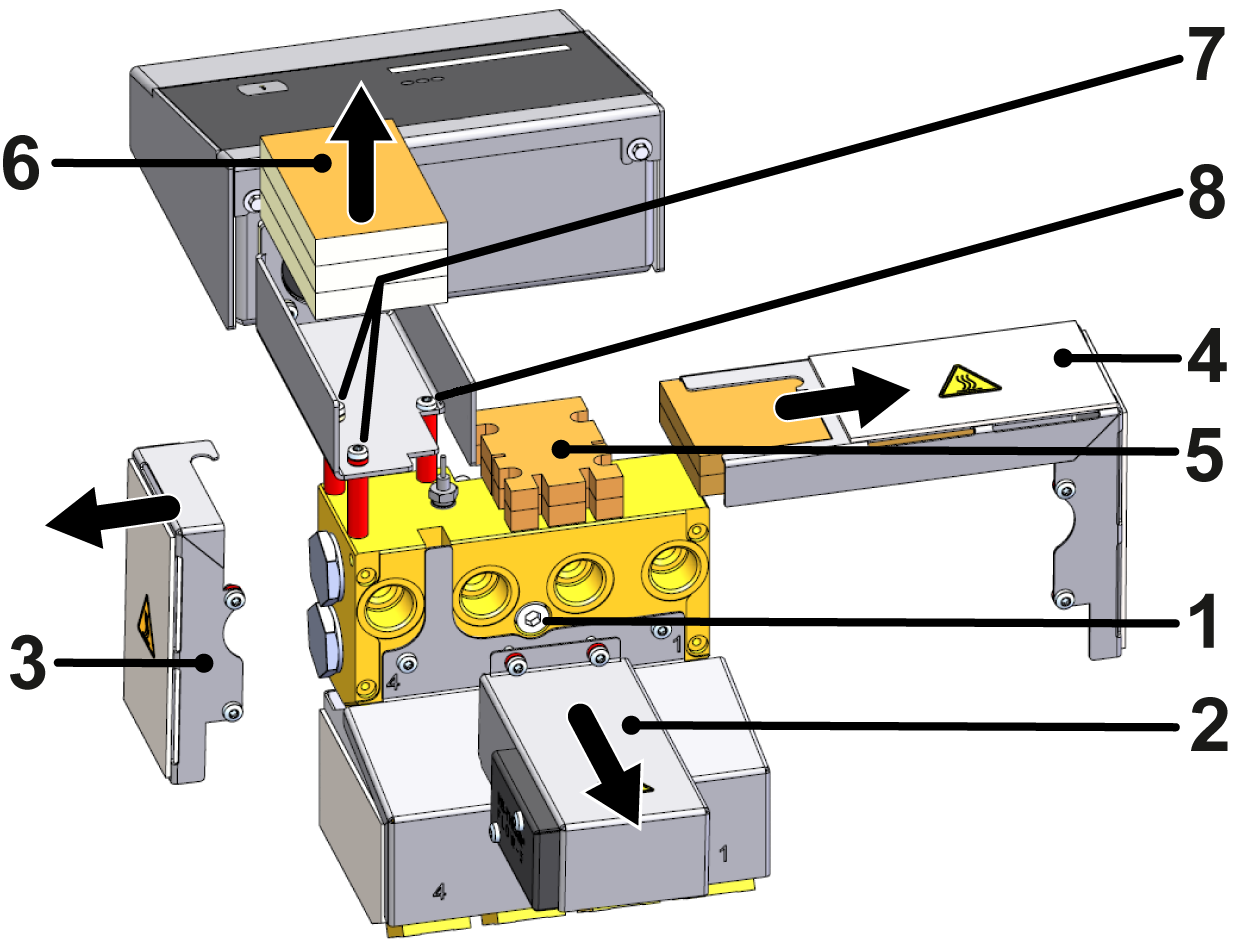

Fig.: Exploderad vy

ANMÄRKNING!

Skruvanslutningarna är säkrade med lim och måste därför lossas långsamt. Annars finns det fara att skruvhuvudet går sönder. Om möjligt, värma upp limföreningen i förväg.

  • Ta bort kåpan (②, ③, ④) genom att ta bort Torx-skruvarna inklusive distansen
  • Ta bort isoleringen (⑤, ⑥).
    • Se till att det inte finns någon dragbelastning på kabelanslutningarna.
  • Ta bort Torx-skruvarna (⑦, ⑧), inklusive distanser och PEEK-rör (markerade med rött).
    • Utvärderingsenheten måste stödjas i förväg på ett sådant sätt att det inte finns någon dragbelastning på kabelanslutningarna.

ANMÄRKNING!

Säkra alla slangkopplingar med Loctite 620 vätsketätning.

  • Installera två nya M4x40 Torx skruvar (⑦ → O/ID B3271659) inklusive de nya PEEK-rördelarna (O/ID T24717) och de befintliga distanserna.
  • Installera en ny Torx-skruv (⑧ → O/ID B3271658) inklusive det nya PEEK-rörstycket (O/ID T24717).
    • Observera att ingen distans är ansluten med denna skruvanslutning.
  • Installera isoleringen (⑤) mellan PEEK-rördelarna (markerade med rött).
  • Sätt in isoleringen (⑥) i kabelkanalen på ett sådant sätt att kabelledningarna dirigeras mellan de enskilda isoleringarna.
  • Säkra locken (②, ③, ④) med Torx-skruvarna, inklusive distansen.
    • Observera att distanserna för täckningskåpa (②) är monterade direkt under skruvhuvudena.

Kontrollera funktion

  • Montera den externa flödesmätaren till temperaturkontrollenheten och dra åt den sexkantiga hylskruven med ett maximalt vridmoment på 20 Nm.
  • Om det behövs, installera om anslutningslinjerna mellan Framledning och Returledningsgenomflöde vid alla flödesmätarens kretsar.
  • Anslut nätkontakten och slå på huvudbrytaren (QS 1).
  • Starta aggregatet med I/O-knappen (), kontrollera enhetens täthet och funktion.
  • Kontrollera sannolikheten för displayvärdena (genomflödeshastighet, temperatur) för de enskilda mätkretsarna.

Stäng av instrumentet slå av enheten

  • Stäng av instrumentet med I/O-knappen ().
    → Aggregatet stängs av och kyls vid behov och tryckfri.
