amaç

Soğutma valfi tahrik değişimi 2 (M 4)

yeterlilik

Uzman personel

Malzeme

Pos.AdıÜrünSaymak

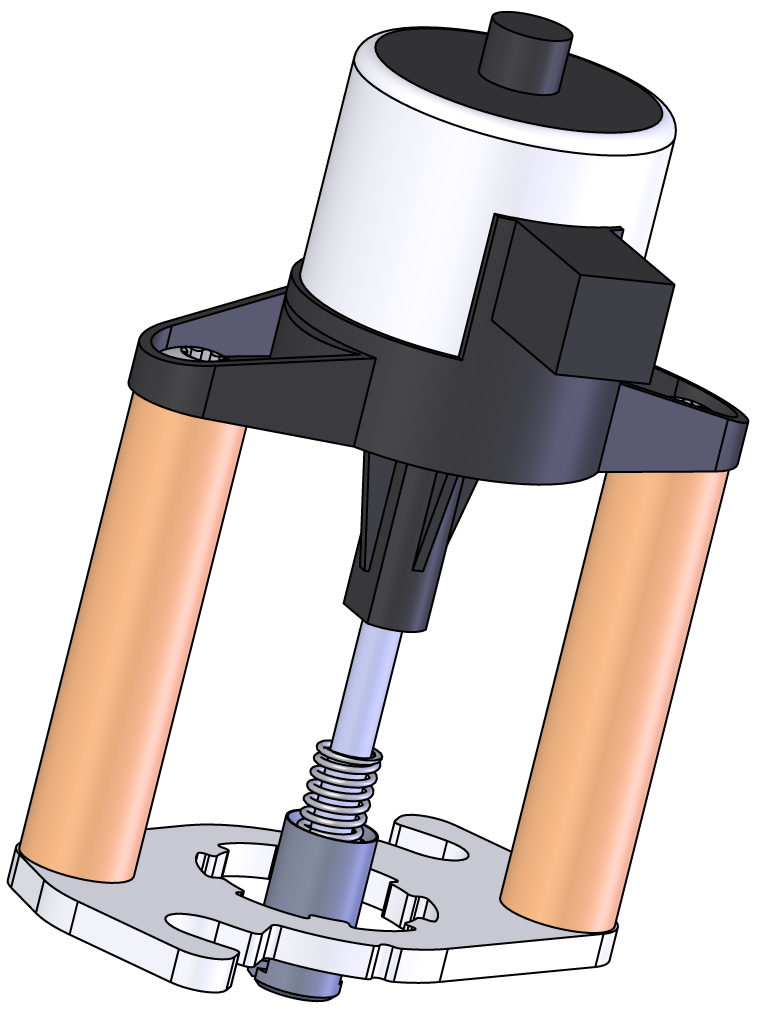

01braketli doğrusal step motorT288671

Gerekli malzeme

  • Açık uçlu anahtar, SW 10

ilerleyecek adımlar

DİKKAT!

Cihazla çalışmak güvenlik talimatları ve kısa talimatlar hakkında bilgi gerektirir. Bu yüzden:

Herhangi bir çalışmaya başlamadan önce güvenlik talimatlarını ve Hızlı kılavuzu dikkatlice okuyun. Güvenli çalışma için temel gereklilik, tüm güvenlik talimatlarına uymak ve kişisel yaralanma ve maddi hasarı içeren kazaları önlemek için kalifiye uzman personel tarafından dikkatli bir şekilde hareket etmektir.

Soğutun ve cihazı boşaltın

  • Temel ekranda, fonksiyon düğmesine dokunun ().
  • Temel ekranda işlev düğmesine dokunun ().
    → Cihaz soğutur ve kapatmadan önce kalıbı boşaltır.

Cihazı kapatın ve kapakları çıkarın

  • Ana şalteri (QS 1) kapatın, elektrik fişini çekin.
  • Kapakları cihazdan çıkarın (→Cihazı aç).

Takas

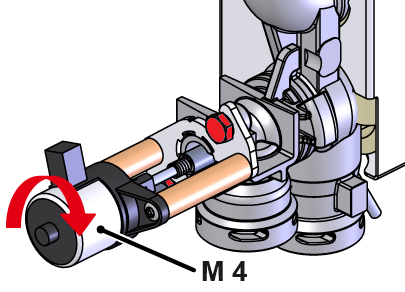

  • Soğutma valfine giden kabloyu çıkarın (M 4)
  • Soğutma valfini muhafazaya iki kez sabitleyen vidaları sökün.
  • Step motoru çevirin, hafifçe dışarı çekin ve kaplinden çıkarın.
  • Yeni step motoru takın, son konuma getirin ve iki vidayla sabitleyin.
  • Soğutma valfine kabloyu bağlayın

İşlevi kontrol et

  • Elektrik fişini takın ve ana şalteri çalıştırın (QS 1).

NOT!

Parametrelere erişmek için kullanıcı profilini “Nafaka” olarak ayarlayın. Buraya tıklayın...

  • [Hizmet] > [Parametreler] > [Step Motorlar] > [Step Motor 2] > [KV2 Konumlandırma] öğesini seçin
  • Konumu değiştirin ve piston dahil step motorun hareket edip etmediğini kontrol edin:
    • %0 = valf kapalı
    • %100 = valf açıldı
  • I/O düğmesini () kullanarak cihazı açın, cihazın sıkılığını ve işlevini kontrol edin.

Cihazı kapatın ve kapakları takın

  • G/Ç düğmesini () kullanarak cihazı kapatın.
    → Cihaz kapanır ve gerekirse soğutulur ve basınçsızdır.
  • Ana şalteri kapatın (QS 1).
  • Kapakları cihazdan tekrar takın (→Cihazı aç).
