amaç

Alarm ve harici kumanda için bağlantının güçlendirilmesi ZB

yeterlilik

profesyonel personel

Malzeme

Pos.AdıÜrünSaymak
01X25/X26 kablo, 0,26 mT28732-11
02M3x12-Torx vidaB19834072
03M3 altıgen somunB18746592
04Kablo 'EB', 6 mT24562-11
05tip plakasıT192773

Gerekli malzeme

  • Torx tornavida, boyut 20
  • Halka anahtarı, boyut 5.5

devam edecek adımlar

DİKKAT!

Cihazla çalışmak güvenlik talimatları ve kısa talimatlar hakkında bilgi gerektirir. Bu yüzden:

Herhangi bir çalışmaya başlamadan önce güvenlik talimatlarını ve Hızlı kılavuzu dikkatlice okuyun. Güvenli çalışma için temel gereklilik, tüm güvenlik talimatlarına uymak ve kişisel yaralanma ve maddi hasarı içeren kazaları önlemek için kalifiye uzman personel tarafından dikkatli bir şekilde hareket etmektir.

Soğutun ve kapatın

  • Temel ekranda, fonksiyon düğmesine () dokunun.
    → Sıcaklık soğutma sıcaklığından düşük olana kadar cihaz soğur. Daha sonra cihaz kapanır.

  • Ana şalteri (QS 1) kapatın, elektrik fişini çekin.

Önü aç

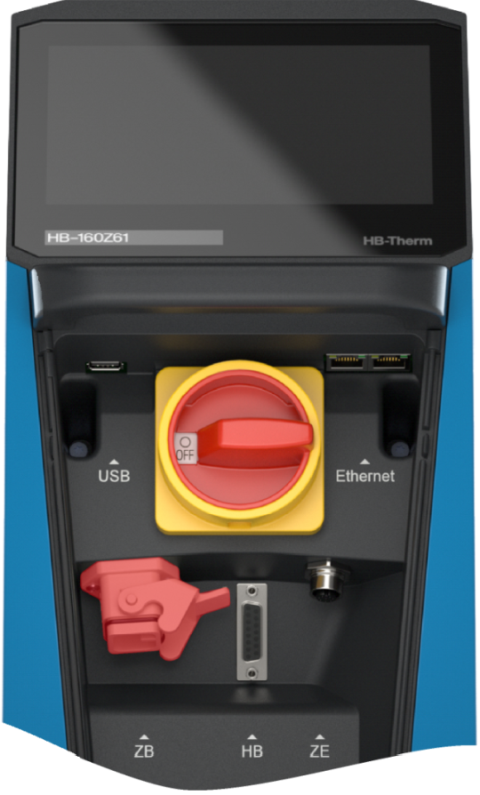

  • Ön kapıyı açın ve iki Torx vidasını gevşeterek önü tamamen aşağı katlayın.

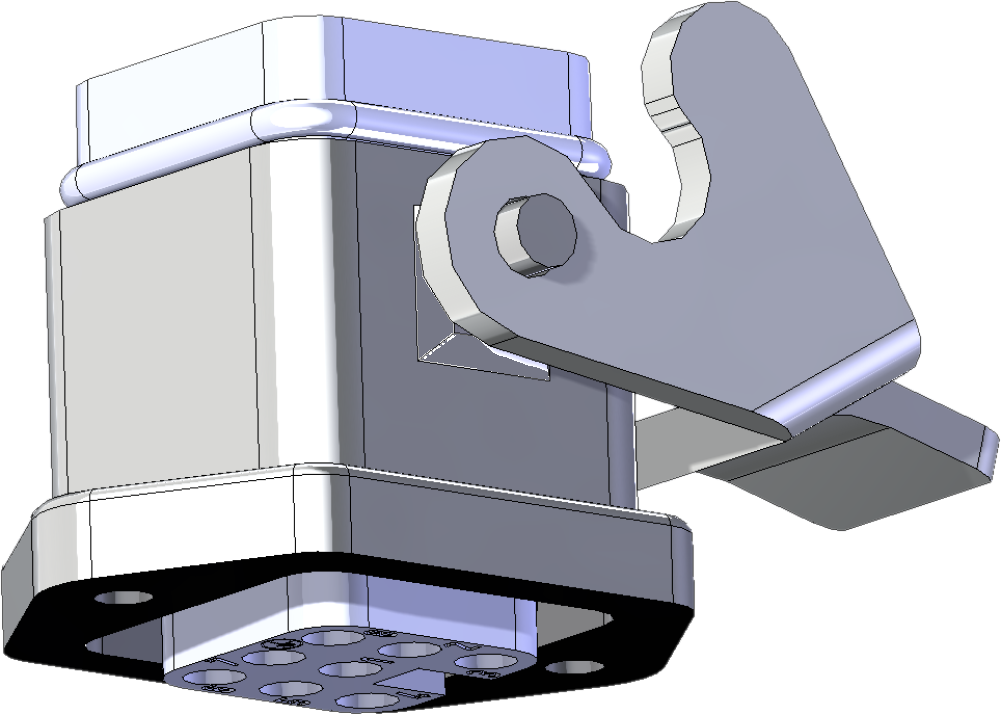

  • Ek ekipman 'ZB' uygun bağlantı noktasındaki kör fişi çıkarın.
    • Kör fişler artık gerekli değildir.

İlave donanım

  • Montaj kayışlarını (①) birbirine bastırın ve kablo kapağını (②) çıkarın.
  • X25/X26 kablosunu öndeki açıklıktan E.B. Geçirin ve sıkıca vidalayın.
    • Önce dış vidayı, ardından iç vidayı takın ve ardından montaj somunlarıyla sıkın.
  • X25/X26 kablosunu GIF-61 cihaz kartına yönlendirin ve bağlayın.
    • 5 pimli fiş → X25 yuvası
    • 3 pimli konnektör → X26 yuvası
  • Kablo kapağını (②) uygun girintilere yerleştirin.
    • Montaj klipslerinin (①) yerine kilitlendiğinden emin olun.

Önü kapat

  • Önü katlayın ve 2x Torx vidalarını sabitleyin.

İşlevi kontrol et

  • Elektrik fişini takın ve ana şalteri çalıştırın (QS 1).
    • Cihaz başlatma işlemi başlar ve ek ekipman 'E.B.' yi otomatik olarak tanır
  • Cihaz başlatma sırasında ek ekipmanın tanınıp tanınmadığını kontrol edin. Durum alanına () dokunduğunuzda bilgi sistemi açılır. Bilgi sistemi, genel cihaz bilgilerini ve mevcut Yardımcı ekipmanı görüntüler.
    • Durum böyle değilse, tüm fiş bağlantılarını tekrar kontrol edin ve cihazı yeniden başlatın.

Kapat

  • Ana şalteri kapatın (QS 1).
