冷却回路の水の要件は、システム回路の要件と異なる場合があります。 1つの解決策は、冷却水ではなく、システム水用の別の接続を介して処理済みのワッサーをシステム回路に充填することです。 必要に応じて、冷却水とシステム水の共通接続を別々の接続に変換できます。 これにより、両方の水回路のそれぞれの要件を満たすことができます。

必要な機器:

  • トルクスドライバー

  • スロット付きドライバー

  • Oリング用アセンブリグリース（シリコングリースなど）

手順

注記!

取り付ける前に、リバーシブルピンと接続ピンの O リングに適切な取り付けグリースを塗ってください。 これにより、取り付けが容易になり、損傷を防ぎ、Oリングの寿命を延ばすことができます。

接続の分解図:

冷却水システム水の入力

  1. トルクスドライバーでネジ (①) を外し、取り付けブラケットを取り外します。
  2. スロット付きドライバーを接続ピン (②) の溝に差し込み、レバー操作で取り外します。
  3. リバーシブルコーン (③) を手で取り外し、180°回転させてから再度挿入します。
  4. コネクタピン (②) を再度取り付けます。
  5. 取付金具を取り付け、トルクスドライバーでネジ (①) を締めます。

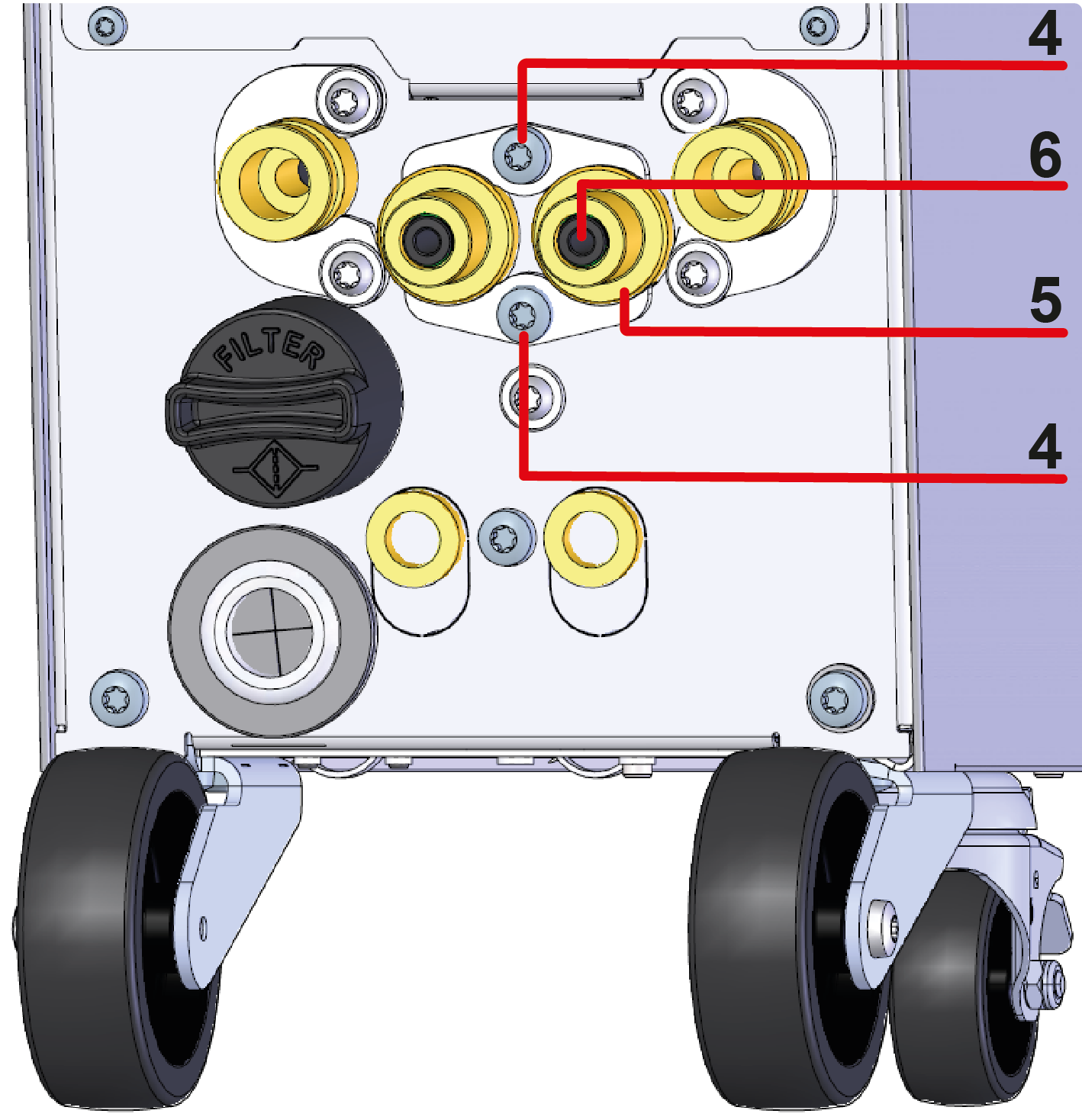

冷却水およびシステム水の出力

  1. トルクスドライバーでネジ (④) を外し、取り付けブラケットを取り外します。
  2. フラットヘッドドライバーを接続ピン (⑤) の溝に差し込み、レバー操作で取り外します。
  3. リバーシブルコーン (⑥) を手で取り外し、180°回転させてから戻します
  4. コネクタピン (⑤) を再度取り付けます。
  5. 取り付けブラケットを取り付け、トルクスドライバーでネジ (④) を締めます。
