Požiadavky na Wasser v chladiacom okruhu sa môžu líšiť od požiadaviek v systémovom okruhu. Jedným z riešení je naplniť systémový okruh nie chladiaca voda, ale upraveným Wasserom prostredníctvom samostatného pripojenia pre systémovú vodu. Ak je to potrebné, spoločná prípojka pre chladiaca voda a systémová voda môže byť premenená na samostatné prípojky. Týmto spôsobom je možné splniť príslušné požiadavky na oba vodné okruhy .

Potrebné vybavenie:

  • Torx skrutkovač

  • štrbinový skrutkovač

  • Montážne mazivo pre O-krúžok (napr. Silikónové mazivo)

postup

POZNÁMKA!

Pred inštaláciou namažte O-krúžky na reverzibilnom čape a spojovacom čape vhodným montážnym mazivom. To uľahčuje inštaláciu, zabraňuje poškodeniu a predlžuje životnosť O-krúžkov.

Rozložený pohľad na spojenie:

Vstup pre chladiaca voda a systémová voda

  1. Odskrutkujte skrutky (①) pomocou skrutkovača Torx a odstráňte montážne konzoly.
  2. Zasuňte skrutkovač s drážkou do drážky spojovacieho kolíka (②) a odstráňte ho pomocou páky.
  3. Ručne vyberte obojstranný kužeľ (③), otočte o 180° a znova vložte.
  4. Znova nainštalujte kolík konektora (②).
  5. Namontujte montážnu konzolu a utiahnite skrutky (①) pomocou skrutkovača Torx.

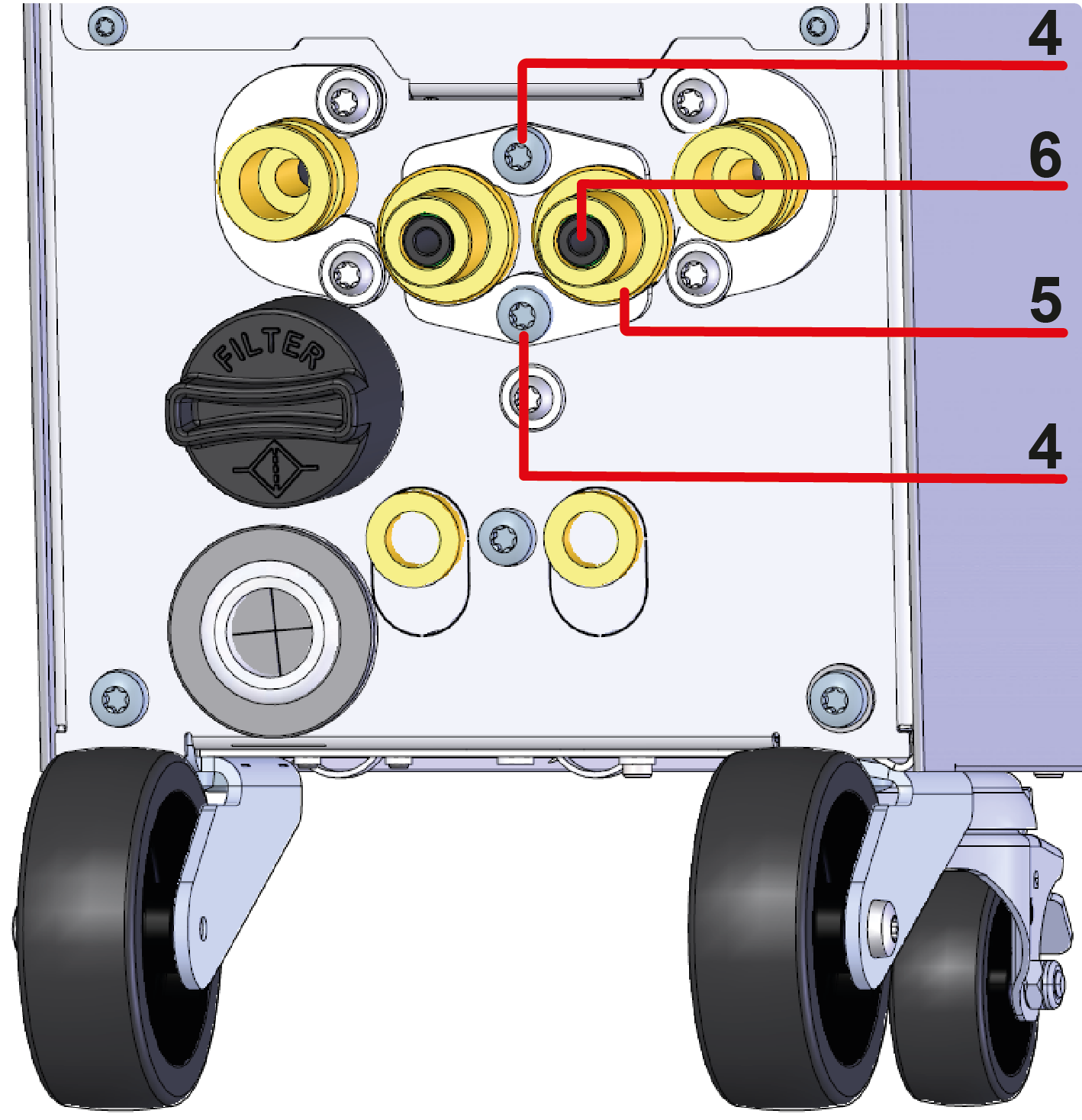

Výstup pre chladiaca voda a systémová voda

  1. Odskrutkujte skrutky (④) pomocou skrutkovača Torx a odstráňte montážne konzoly.
  2. Zasuňte plochý skrutkovač do drážky spojovacieho kolíka (⑤) a odstráňte ho pomocou páky.
  3. Ručne vyberte obojstranný kužeľ (⑥), otočte ho o 180° a vložte ho späť
  4. Znova nainštalujte kolík konektora (⑤).
  5. Namontujte montážnu konzolu a utiahnite skrutky (④) pomocou skrutkovača Torx.
