цел

Преоборудване на Допълнително оборудване ZF

Квалификация

масивен

Материал

Pos.НаименованиеАртикулиТ29257
01

завинтване 6i-1/8 – Ms

Т212031
02

сензор налягане 0–25 bar, 1,4 m – INOX

Т25305-6 +Т24472-313
1
03

маркуч линия DN3x570 – Ms

Т286361
04

o-пръстен 7,5x2 – FPM

Т286622
05

винт PT-4x12 – TORX

В32657321
06фирмена табелкаТ192773

Необходим материал

  • Торкс отвертка, size 20, 30
  • Гаечен ключ с отворен край, size 11
  • Кръстосана отвертка
  • Алън гаечен ключ, size 5
  • вентилатор за горещ въздух
  • течно уплътнение (напр. Loctite 620) или тефлонова лента

начин на действие

ВНИМАНИЕ!

Работата с устройство изисква познаване на инструкциите за безопасност и кратко ръководство. Ето защо:

Прочетете внимателно инструкциите за безопасност и кратко ръководство, преди да започнете каквато и да е работа. Основното изискване за безопасна работа е спазването на всички инструкции за безопасност и внимателното действие от страна на квалифициран специализиран персонал за предотвратяване на злополуки, свързани с телесни наранявания и имуществени щети.

Охлаждане и изпразване

  • На основен екран докоснете функционалния бутон ().
  • На основен екран докоснете функционалния бутон ().
    • Устройството охлажда и изпразва матрицата, преди да я изключи.

Проверете налягането и изключете

  • изключвам главен прекъсвач (QS 1), издърпайте щепсела.

Отстранете капаците и отворете отпред

  • Извадете капаците от устройство (→Отваряне устройство).
  • Отворете входната врата и сгънете предната част напълно надолу, като разхлабите двата винта Torx.
  • Отстранете целия капак на горния въздуховод. За да направите това, развийте и извадете 6 монтажни винта.

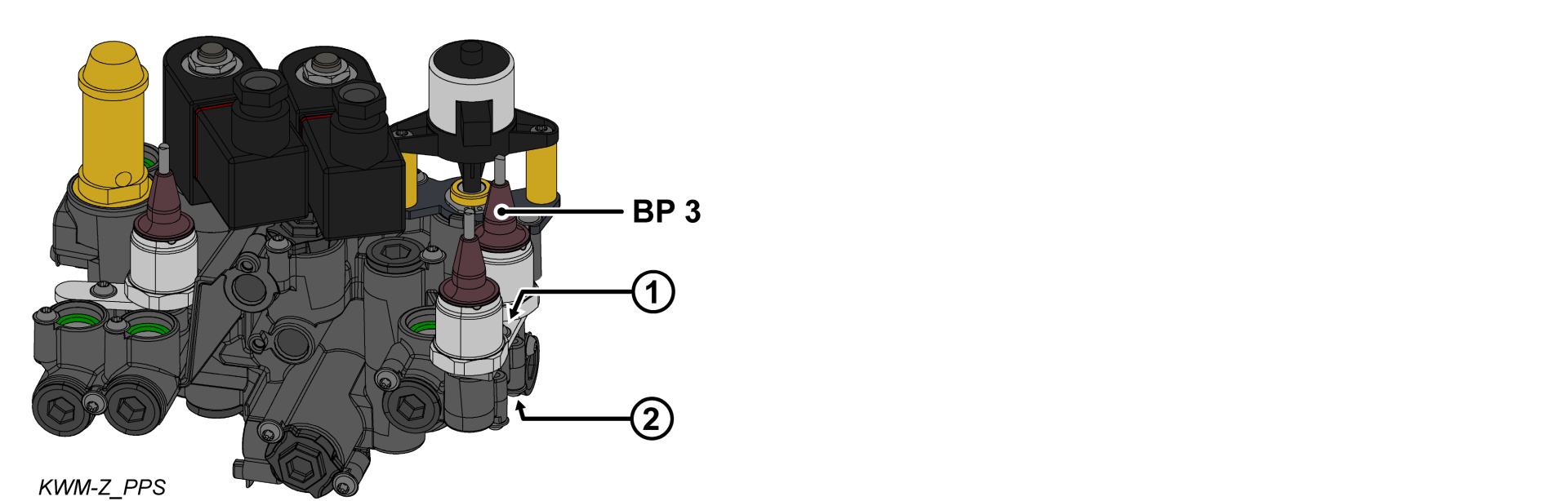

Инсталиране на сензор налягане

  • Извадете скобата (①) от модула за охлаждаща вода.
  • Инсталирайте o-пръстен на сензор налягане (BP_3).
  • Инсталирайте сензор налягане (BP_3) и скобата и ги закрепете с монтажен винт.
    • За пластмасов модул за охлаждаща вода (PPS) затегнете винта с 2 Nm - не го превишавайте!

Инсталирайте хидравлична връзка

ВНИМАНИЕ!

Винтовите връзки са запечатани с уплътнител за резба и следователно бавно се освобождават. В противен случай съществува опасност винтовата връзка да се повреди (например откъсване на главата на винта). Ето защо:

  • Ако е възможно, предварително загрейте лепилото

  • Извадете уплътнителния винт на модула за пренос на топлина (WTM).
  • Инсталирайте нова винтова връзка (③) с уплътнител за резба.
  • Инсталирайте нова линия за маркуч DN3 между модула за охлаждаща вода (KWM, ②) и модула за пренос на топлина (WTM, ③).

  • Поставете отново капака на въздуховода с 6x монтажни винтове.

Свържете кабела и залепете върху табелката тип

  • Насочете и свържете кабела от сензор налягане (BP_3) към платката на устройство GIF-61.
    • BP_3 → X31.3 (GIF-61)
  • Сгънете предната част и закрепете 2x Torx винтове.

  • Поставете табели от нов тип на задната стена и от вътрешна страна на входната врата на устройство.
  • близък входната врата.

Проверете калибриране

ВНИМАНИЕ - опасност от неправилно калибриране!

Неправилното калибриране може да доведе до неизправност на устройство. Ето защо: проверете калибриране

  • Свържете щепсела и включване главен прекъсвач (QS 1).
  • Уверете се, че устройство е безнапорен. Налягането, показано от манометър, трябва да бъде 0,0 (+0,3) bar.
  • Изберете [Дисплей] > [Действителни стойности] > [Системно Налягане].
    • Налягането на системата трябва да показва 0.0 (± 0.1) bar.
    • Ако отклонението е> 0,1 bar, сензор налягане трябва да бъде калибриран.

Калибриране на сензор налягане

В случай на по-голяма линейна грешка, отделните сензори за налягане могат да бъдат калибрирани.

  • Изберете [Потребителски профил] и го задайте на „поддръжка“.
  • Изберете [сервизно] > [Калибриране] > [Налягане] > [Сензор налягане 3 Офсет].
    • Задайте съответно отместването.
  • Повторете процеса на проверка.

Проверете херметичността и функция

  • включване устройство с помощта на бутона I/O (), проверете херметичността и функция на устройство.

изключвам и инсталирайте капаци

Изключете устройството с помощта на бутона I/O ().

  • Устройството се изключва и, ако е необходимо, се охлажда и безнапорен.
