účel

Dodatečné vybavení dodatečné vybavení ZF

kvalifikace

Odborný personál

Materiál

Pos.OznačeníArtiklT29257
01

šroubování 6i-1/8 – Ms

T212031
02

snímač tlaku 0–25 bar, 1,4 m – INOX

T25305-6 +T24472-313
1
03

hadicové vedení DN3x570 – Ms

T286361
04

O-kroužek 7,5x2 – FPM

T286622
05

šroub PT-4x12 – TORX

B32657321
06typový štítekT192773

Požadovaný materiál

  • Šroubovák Torx, velikost 20,30
  • Klíč s otevřeným koncem, velikost 11
  • Křížový šroubovák
  • Imbusový klíč, velikost 5
  • Horkovzdušný dmychadlo
  • Tekuté těsnění (např. Loctite 620) nebo teflonová páska

postup

POZOR!

Práce se zařízením vyžaduje znalost bezpečnostních pokynů a stručný návod. To je důvod, proč:

Před zahájením jakékoli práce si pečlivě přečtěte bezpečnostní pokyny a stručný návod. Základním požadavkem na bezpečnou práci je dodržování všech bezpečnostních pokynů a pečlivé jednání kvalifikovaného odborného personálu, aby se předešlo nehodám způsobeným zraněním a poškozením majetku.

ochlazení a vyprazdňování

  • Na základní obrazovce klepněte na tlačítko funkce ().
  • Na základní obrazovce klepněte na tlačítko funkce ().
    • Přístroj před vypnutím formy vychladne a vyprázdní formu.

Zkontrolujte tlak a vypněte

  • Vypnutí hlavního spínače (QS 1), vytáhněte zástrčku.

Sejměte kryty a otevřete přední

  • Odstraňte kryty ze zařízení (→Otevřete přístroj).
  • Otevřete přední dveře a sklopte přední část zcela dolů uvolněním dvou šroubů Torx.
  • Odstraňte celý kryt horního vzduchového potrubí. Chcete-li to provést, odšroubujte a odstraňte 6 montážních šroubů.

Instalace snímače tlaku

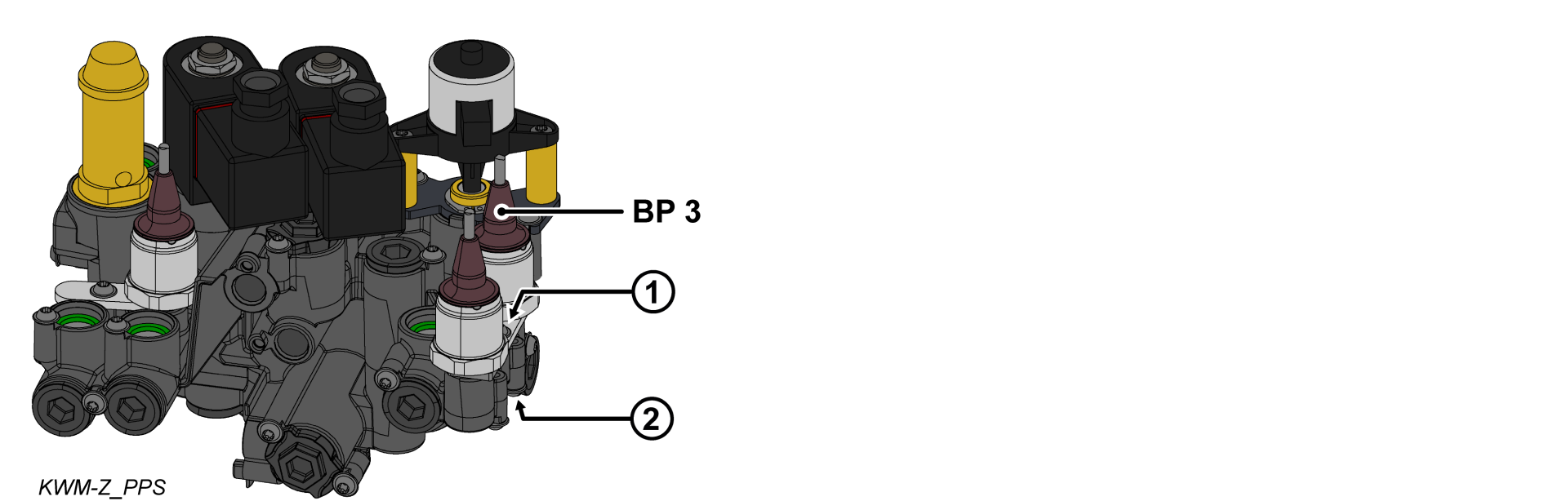

  • Demontujte držák (①) z modulu chladící vody.
  • Namontujte O-kroužek na snímač tlaku (BP_3).
  • Namontujte snímač tlaku (BP_3) a držák a zajistěte je montážním šroubem.
    • U plastového modulu chladící vody (PPS) utáhněte šroub 2 Nm - nepřekračujte jej!

Nainstalujte hydraulické připojení

POZOR!

Šroubové spoje jsou utěsněny závitovým tmelem, a proto se pomalu uvolňují. V opačném případě hrozí nebezpečí poškození šroubového připojení (např. Odtržení hlavy šroubu). To je důvod, proč:

  • Pokud je to možné, předem zahřejte adhezivní směs

  • Demontujte těsnicí šroub na modulu přenosu tepla (WTM).
  • Namontujte nové šroubové připojení (③) se závitovým tmelem.
  • Nainstalujte nové hadicové vedení DN3 mezi modul chladící vody (KWM, ②) a modul přenosu tepla (WTM, ③).

  • Znovu namontujte kryt vzduchového potrubí pomocí 6x montážních šroubů.

Připojte kabel a nalepte na typovou desku

  • Směrujte a připojte kabel ze snímače tlaku (BP_3) k desce přístroje GIF-61.
    • BP_3 → X31.3 (GIF-61)
  • Sklopte přední část a zajistěte 2x šrouby Torx.

  • Umístěte nové typové desky na zadní stěnu a na vnitřní stranu předních dveří zařízení.
  • Zavřít přední dveře.

Ověření kalibrace

POZOR - nebezpečí nesprávné kalibrace!

Nesprávná kalibrace může způsobit poruchu přístroje. Proto: zkontrolujte kalibrace

  • Připojte napájecí zástrčku a spínač zapnout hlavní spínač (QS 1).
  • Ujistěte se, že přístroj je beztlaký. Tlak zobrazený manometrem musí být 0,0 (+0,3) bar.
  • Vyberte možnost [Zobrazit] > [Skutečné Hodnoty] > [Tlak v systému].
    • Systémový tlak by měl ukazovat 0,0 (± 0,1) bar.
    • Pokud je odchylka > 0,1 baru, musí být snímač tlaku kalibrován.

Kalibrace snímače tlaku

V případě větší lineární chyby lze jednotlivé tlakové senzory kalibrovat.

  • Vyberte možnost [Profil uživatele] a nastavte ji na „servisni“.
  • Vyberte možnost [Servis] > [Kalibrace] > [Tlak] > [Snímač Tlaku 3 Ofset].
    • Nastavte odsazení odpovídajícím způsobem.
  • Opakujte proces ověření.

Zkontrolujte těsnost a funkce

  • Zapnout přístroj pomocí tlačítka I/O (), zkontrolujte těsnost a funkce zařízení.

Vypnutí a instalace krytů

Vypněte přístroj pomocí tlačítka I/O ().

  • Přístroj se vypne a v případě potřeby je chlazený a beztlakový.

  • Vypnutí hlavního spínače (QS 1).
  • Znovu připojte kryty ze zařízení (→Otevřete přístroj).
