formål

Termostat udskiftning (ST 1)

kvalifikation

fagpersonale

Materiale

Pos.BetegnelsenT28825T28824T28823T29570 vej

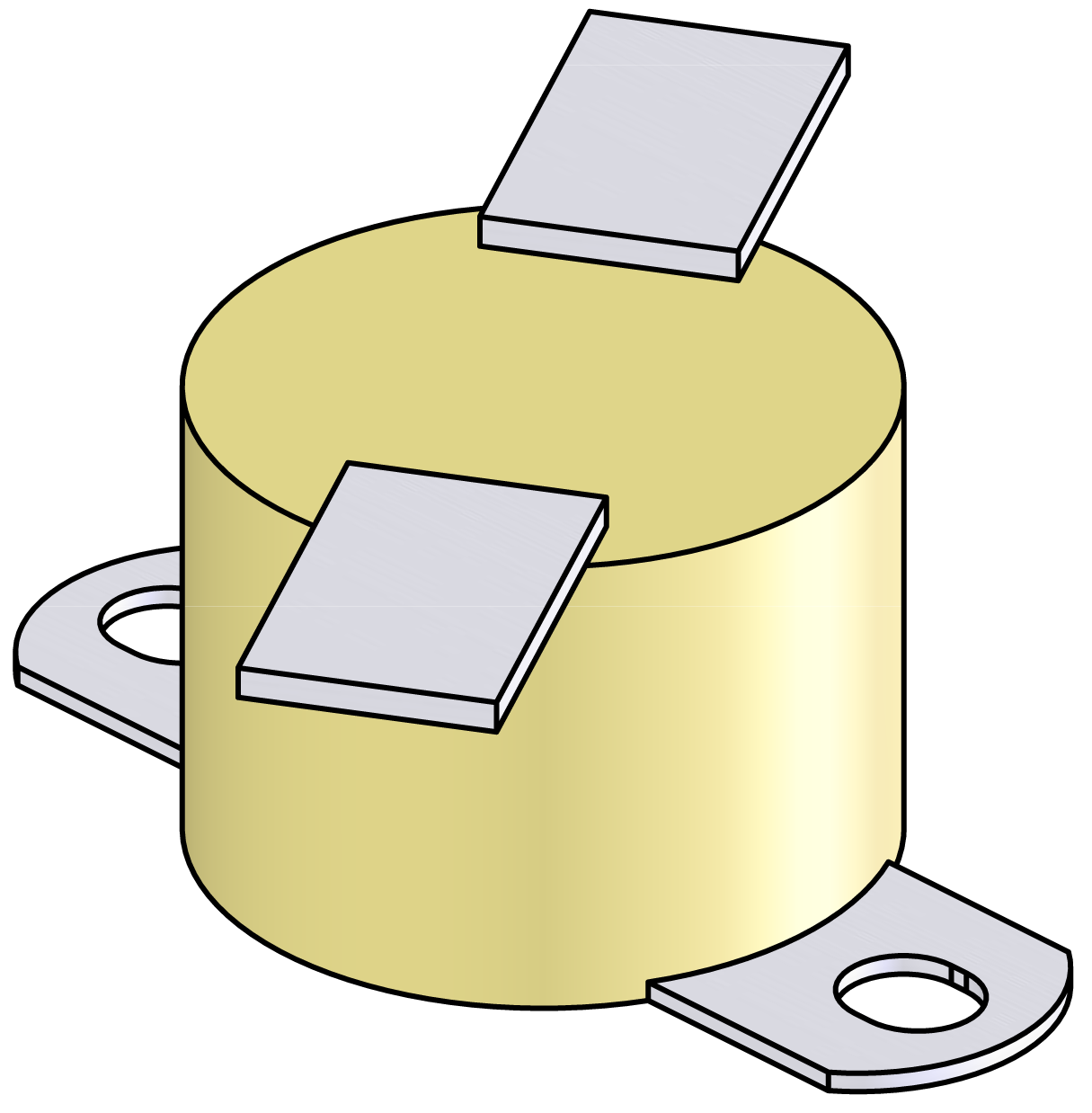

01Termostat 115° C1---
01Termostat 155° C-1--
01Termostat 170°C--1-
01Termostat 190° C---1

Nødvendigt materiale

  • Torx skruetrækker size 20
  • Torx skruetrækker size 10
  • Smøremiddel (forhindrer kombinationer af rustfrit stål i at sidde fast)

Fortsætte

OPMÆRKSOMHED!

Arbejde med udstyret kræver kendskab til sikkerhedsinstruktionerne og kvikvejledningen. Det er derfor:

Læs sikkerhedsinstruktionerne og kvikvejledningen omhyggeligt, inden du starter noget arbejde. Det grundlæggende krav til sikkert arbejde er overholdelse af alle sikkerhedsinstruktioner og omhyggelig handling fra kvalificeret fagpersonale for at forhindre ulykker med personskade og materielle skader.

Sluk og fjern dæksler

  • Tryk på funktionsknappen () på den grundlæggende skærm.
    • Enheden køler ned, indtil temperaturen er lavere end køletemperaturen. Derefter slukkes udstyret.

  • Sluk for hovedkontakten (QS 1), træk stikket ud.
  • Fjern dæksler fra enheden (→Åbn udstyr).

Udskift reservedel

  • Fjern termostatens monteringsskruer (ST_1).
  • Fjern termostatkablet flade stik fra termostaten.

OPMÆRKSOMHED!

Skrueforbindelser, især kombinationer af rustfrit stål/rustfrit stål eller stål/rustfrit stål, har tendens til at sidde fast eller sidde fast ved drift i lang tid ved høje temperaturer. Det er derfor:

  • Brug passende smøremidler

  • Installer termostatkablet fladt stik på den nye termostat (ST_1).

OPMÆRKSOMHED!

For pålidelig funktion skal du sikre en perfekt termisk kontaktflade mellem termostaten og overfladen.

  • Installer den nye termostat (ST_1) og fastgør den med monteringsskruerne.
    • Sørg for, at termostaten er i fast og fuldstændig kontakt med overfladen.

Installer dæksler

  • Sæt dækslerne på igen fra enheden (→Åbn udstyr).

Kontrollér funktion

  • Tilslut strømstikket og kontakten tænde hovedkontakten (QS 1).
  • Tænde for enheden ved hjælp af I/O-knappen (), kontroller enhedens tæthed og funktion.
  • Sluk for apparatet ved hjælp af I/O-knappen ().
    • Enheden slukker og er om nødvendigt afkølet og trykløst.
  • Sluk for hovedkontakten (QS 1), træk stikket ud.
