formål

Eftermontering af ekstraudstyr ZF

kvalifikation

Fagpersonale

Materiale

Pos.BetegnelsetilbehørsartikelT29257
01

skrue 6i-1/8 – Ms

T212031
02

tryksensor 0–25 bar, 1,4 m – INOX

T25305-6 +T24472-313
1
03

slange linje DN3x570 – Ms

T286361
04

O-ring 7,5x2 – FPM

T286622
05

skrue PT-4x12 – TORX

B32657321
06typeskiltT192773

Nødvendigt materiale

  • Torx skruetrækker, size 20, 30
  • Skruenøgle med åben ende, size 11
  • Cross skruetrækker
  • Allen skruenøgle, size 5
  • Varmluft blæser
  • Flydende tætning (f.eks. Loctite 620) eller Teflon tape

Fortsætte

OPMÆRKSOMHED!

Arbejde med udstyret kræver kendskab til sikkerhedsinstruktionerne og kvikvejledningen. Det er derfor:

Læs sikkerhedsinstruktionerne og kvikvejledningen omhyggeligt, inden du starter noget arbejde. Det grundlæggende krav til sikkert arbejde er overholdelse af alle sikkerhedsinstruktioner og omhyggelig handling fra kvalificeret fagpersonale for at forhindre ulykker med personskade og materielle skader.

Afkøling og tømning

  • Tryk på funktionsknappen () på den grundlæggende skærm.
  • Tryk på funktionsknappen () på den grundlæggende skærm.
    • Enheden køler ned og tømmer formen, inden den slukkes.

Kontroller tryk og sluk

  • Sluk for hovedkontakten (QS 1), træk stikket ud.

Fjern dæksler og åben front

  • Fjern dæksler fra enheden (→Åbn udstyr).
  • Åbn hoveddøren, og fold fronten helt ned ved at løsne de to Torx-skruer.
  • Fjern hele det øvre luftkanaldæksel. For at gøre dette skal du skrue af og fjerne 6 monteringsskruer.

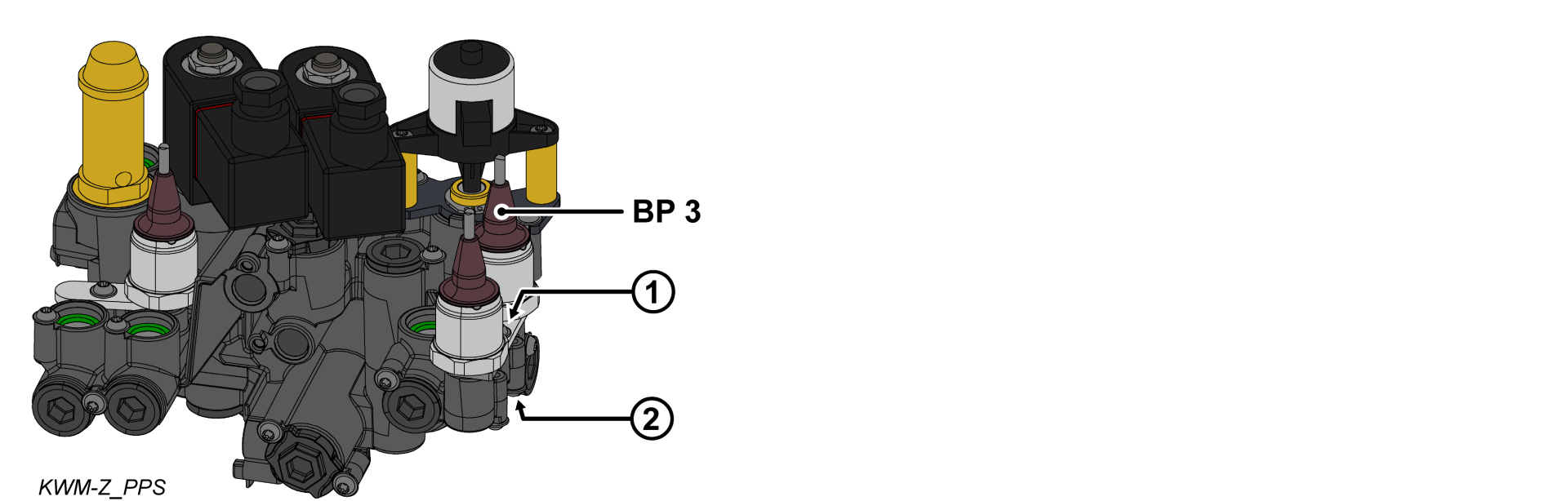

Installation af tryksensoren

  • Fjern beslaget (①) fra kølevandsmodulet.
  • Installer O-ringen på tryksensoren (BP_3).
  • Installer tryksensoren (BP_3) og beslaget og fastgør dem med en monteringsskrue.
    • For plastkølevandsmodul (PPS), spænd skruen med 2 Nm — overskrid den ikke!

Installer hydraulisk tilslutning

OPMÆRKSOMHED!

Skrueforbindelser er forseglet med gevindforsegling og er derfor langsomme til at frigøre. Ellers er der fare for, at skruetilslutningen bliver beskadiget (f.eks. Rivning af skruehovedet). Det er derfor:

  • Opvarm om muligt klæbemiddelforbindelsen på forhånd

  • Fjern tætningsskruen på varmeoverførselsmodulet (WTM).
  • Installer en ny skruetilslutning (③) med gevindforsegling.
  • Installer en ny DN3-slangelinje mellem kølevandsmodulet (KWM, ②) og varmeoverførselsmodulet (WTM, ③).

  • Geninstaller luftkanaldækslet med 6x monteringsskruer.

Tilslut kablet og stikket på typeskiltet

  • Før og tilslut kablet fra tryksensoren (BP_3) til GIF-61-udstyrskortet.
    • BP_3 → X31.3 (GIF-61)
  • Fold fronten op og fastgør 2x Torx-skruer.

  • Placer nye typeplader på bagvæggen og på indersiden af enhedens hoveddør.
  • Luk hoveddøren.

Bekræft kalibrering

OPMÆRKSOMHED — Fare for forkert kalibrering!

Forkert kalibrering kan medføre, at udstyret ikke fungerer korrekt. Derfor: Kontroller kalibrering

  • Tilslut strømstikket og kontakten tænde hovedkontakten (QS 1).
  • Sørg for, at udstyret er trykløst. Trykket vist af manometeret skal være 0,0 (+0,3) bar.
  • Vælg [Vis] > [Faktiske værdier] > [Systemtryk].
    • Systemtrykket skal vise 0,0 (± 0,1) bar.
    • Hvis afvigelsen er> 0,1 bar, skal tryksensoren kalibreres.

Kalibrer tryksensor

I tilfælde af en større lineær fejl kan de enkelte tryksensorer kalibreres.

  • Vælg [Brugerprofil], og indstil den til „Underholdsbidrag“.
  • Vælg [Service] > [Kalibrering] > [Tryk] > [Tryksensor 3 Forskydning].
    • Indstil forskydningen i overensstemmelse hermed.
  • Gentag verifikationsprocessen.

Kontroller tæthed og funktion

  • Tænde for enheden ved hjælp af I/O-knappen (), kontroller enhedens tæthed og funktion.

Sluk og installer dæksler

Sluk for apparatet ved hjælp af I/O-knappen ().

  • Enheden slukker og er om nødvendigt afkølet og trykløst.

  • Sluk for hovedkontakten (QS 1).
  • Sæt dækslerne på igen fra enheden (→Åbn udstyr).
