Zweck

Nachrüstung der Zusatzausrüstung ZF

Qualifikation

Fachpersonal

Material

Pos.BezeichnungArtikelT29257
01

Verschraubung 6i-1/8 – Ms

T212031
02

Drucksensor 0–25 bar, 1,4 m – INOX

T25305-6
+T24472-313		1
03

Schlauchleitung DN3x570 – Ms

T286361
04

O-Ring 7,5x2 – FPM

T286622
05

Schraube PT-4x12 – TORX

B32657321
06TypenschildT192773

Benötigtes Material

  • Torx-Schraubendreher, Grösse 20, 30
  • Gabelschlüssel, Grösse 11
  • Kreuz-Schraubendreher
  • Inbusschlüssel, Grösse 5
  • Heissluftgebläse
  • Flüssigdichtung (z.B. Loctite 620) bzw. Teflonband

Vorgehen

ACHTUNG!

Arbeiten am Gerät setzen Kenntnisse der Sicherheitshinweise und Kurzanleitung voraus. Deshalb:

Lesen Sie vor Beginn aller Arbeiten aufmerksam die Sicherheitshinweise und Kurzanleitung. Grundvoraussetzung für ein sicheres Arbeiten sind das Einhalten aller Sicherheitshinweise und ein umsichtiges Handeln durch qualifiziertes Fachpersonal, um Unfälle mit Personen- und Sachschäden zu vermeiden.

Abkühlen & Entleeren

  • Drücken Sie im Grundbildschirm auf die Funktions-Taste ().
  • Drücken Sie im Grundbildschirm auf die Funktions-Taste ().
    • Gerät kühlt ab und führt vor dem Ausschalten eine Formentleerung durch.

Druck prüfen & Ausschalten

  • Hauptschalter (QS 1) ausschalten, Netzstecker ziehen.

Abdeckungen entfernen & Front öffnen

  • Abdeckungen vom Gerät entfernen. Klick hier...
  • Fronttür öffnen und die Front durch lösen der zwei Torx-Schrauben vollständig herunterklappen.
  • Obere Luftkanalabdeckung als Ganzes abnehmen. Dazu 6 Befestigungsschrauben lösen und entfernen.

Drucksensor montieren

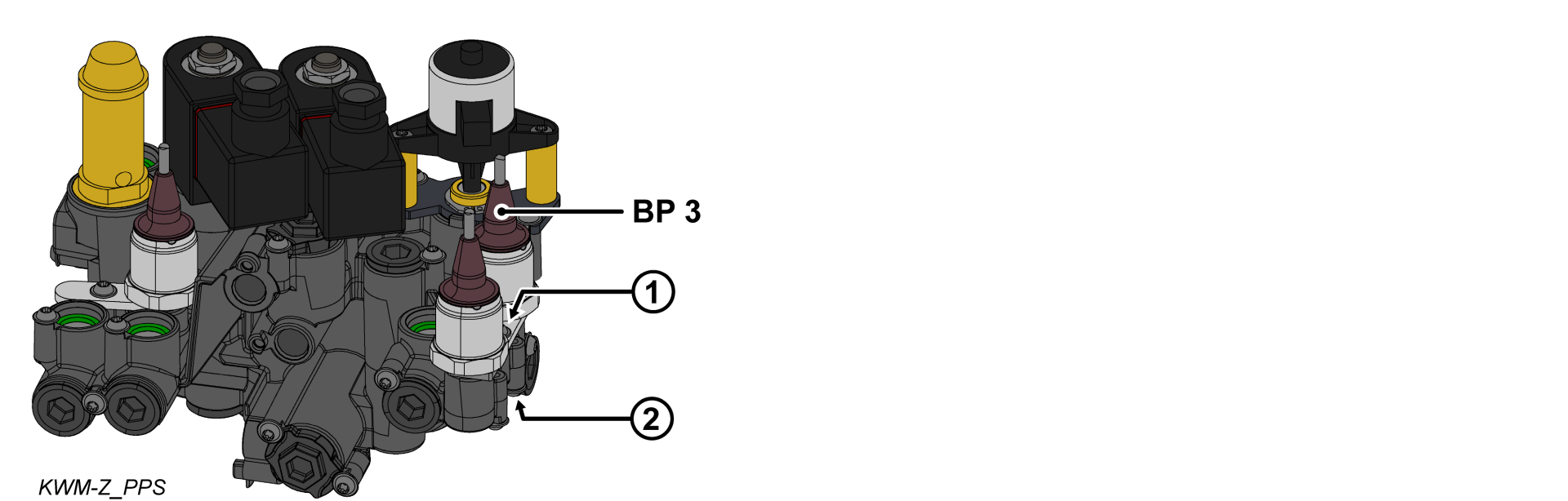

  • Halteblech (①) an Kühlwasser-Modul demontieren.
  • O-Ring am Drucksensor (BP_3) anbringen.
  • Drucksensor (BP_3) und Halteblech anbringen und mit Befestigungsschraube fixieren.
    • Bei Kühlwasser-Modul aus Kunststoff (PPS), Schraube mit 2 Nm anziehen – nicht überschreiten!

Hydraulische Anbindung montieren

ACHTUNG!

Schraubverbindungen sind mit Gewindedichtmittel abgedichtet und sind daher langsam zu lösen. Es besteht sonst die Gefahr, dass die Schraubverbindung beschädigt wird (z. B. Abriss Schraubenkopf). Deshalb:

  • Klebstoffverbindung wenn möglich vorher erwärmen

  • Verschlussschraube am Wärmeträger-Modul (WTM) entfernen.
  • Neue Verschraubung (③) mit Gewindedichtmittel montieren.
  • Neue DN3-Schlauchleitung zwischen Kühlwasser-Modul (KWM, ②) und Wärmeträger-Modul (WTM, ③) montieren.

  • Luftkanalabdeckung mit 6x Befestigungsschrauben wieder montieren.

Kabel anschliessen & Typenschild aufkleben

  • Kabel vom Drucksensor (BP_3) zur Geräteplatine GIF-61 verlegen und anschliessen.
    • BP_3 → X31.3 (GIF-61)
  • Front hochklappen und 2x Torx-Schrauben befestigen.

  • Neue Typenschilder anbringen.
    • Rückwand des Geräts
    • Innenseite der Fronttür

Kalibrierung überprüfen

ACHTUNG – Gefahr durch falsche Kalibrierung!

Eine falsche Kalibrierung kann zu Fehlfunktionen des Geräts führen. Deshalb: Kalibrierung überprüfen

  • Netzstecker anschliessen und Hauptschalter (QS 1) einschalten.
  • Sicherstellen, das Gerät drucklos ist. Der vom Manometer angezeigte Druck muss 0,0 (+0,3) bar betragen.
  • Wählen Sie [Anzeige] > [Istwerte] > [Systemdruck].
    • Der Systemdruck muss 0,0 (±0,1) bar anzeigen.
    • Wenn die Abweichung >0,1 bar beträgt, muss der Drucksensor kalibriert werden.

Drucksensor kalibrieren

Bei einem grösseren linearen Fehler können die einzelnen Drucksensoren kalibriert werden.

  • Wählen Sie [Benutzerprofil] und stellen diesen auf "Unterhalt" ein.
  • Wählen Sie [Service] > [Kalibrierung] > [Druck] > [Drucksensor 3 Offset].
    • Offset entsprechend einstellen.
  • Vorgang der Überprüfung wiederholen.

Dichtheit & Funktion prüfen

  • Gerät über die I/O-Taste () einschalten, Dichtheit und Funktion des Geräts prüfen.

Ausschalten & Abdeckungen anbringen

Gerät über die I/O-Taste () ausschalten.

  • Gerät schaltet sich aus, bei Bedarf wird es gekühlt und drucklos gemacht.

  • Hauptschalter (QS 1) ausschalten.
  • Abdeckungen vom Gerät wieder anbringen. Klick hier...
