T29257: Πρόσθετος εξοπλισμός_ZF

σκοπός

Μετασκευή πρόσθετου εξοπλισμού ZF

προσόν

τμηματική

Υλικό

Απαιτούμενο υλικό

• Κατσαβίδι Torx, μέγεθος 20, 30
• Κλειδί ανοικτού άκρου, μέγεθος 11
• Σταυρό κατσαβίδι
• Κλειδί Allen, μέγεθος 5
• ανεμιστήρας ζεστού αέρα
• υγρή σφραγίδα (π.χ. Loctite 620) ή ταινία τεφλόν

Συνέχεια

Ψύξη / άδειασμα

• Στην βασική οθόνη, πατήστε το κουμπί λειτουργίας ().
• Στην βασική οθόνη, πατήστε το κουμπί λειτουργίας ().
  • Η συσκευή κρυώνει και αδειάζει το καλούπι πριν το απενεργοποιήσετε.

Ελέγξτε την πίεση / απενεργοποιήστε

• Απενεργοποιήστε τον κεντρικό διακόπτη (QS 1), τραβήξτε έξω το φις τροφοδοσίας.

Αφαιρέστε τα καλύμματα και ανοίξτε το μπροστινό μέρος

• Αφαιρέστε τα καλύμματα από τη συσκευή (Ανοίξτε τη συσκευή→).
• Ανοίξτε την μπροστινή πόρτα και διπλώστε το μπροστινό μέρος εντελώς προς τα κάτω χαλαρώνοντας τις δύο βίδες Torx.
• Αφαιρέστε ολόκληρο το άνω κάλυμμα του αγωγού αέρα. Για να το κάνετε αυτό, ξεβιδώστε και αφαιρέστε 6 βίδες στερέωσης.

Εγκατάσταση του αισθητήρα πίεσης

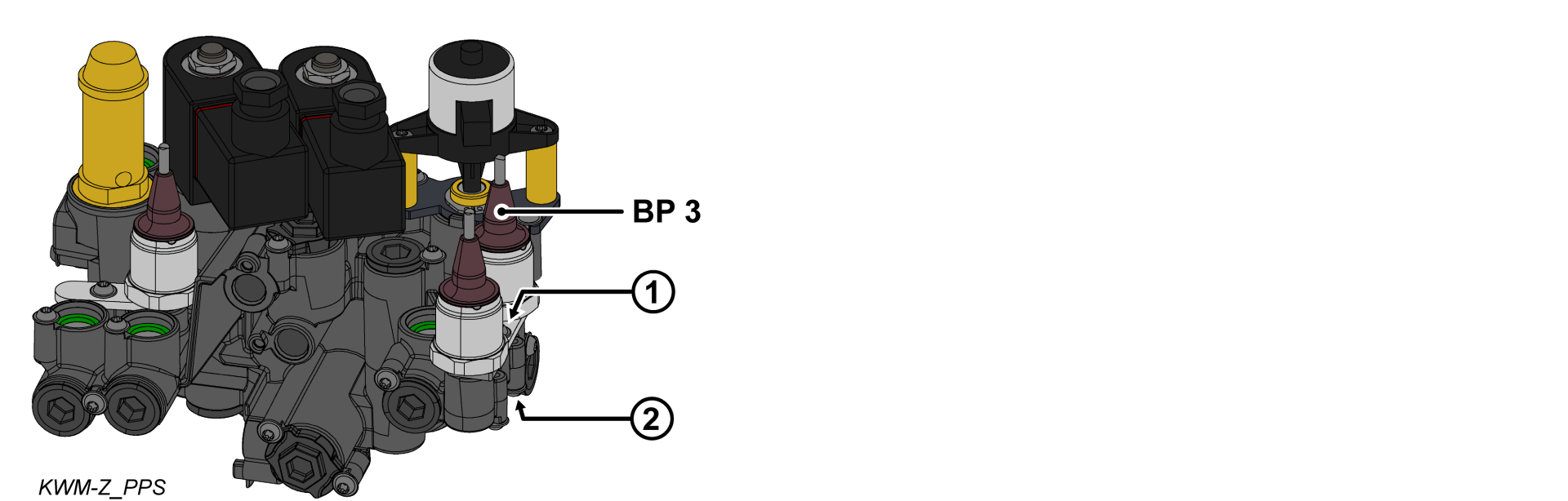

• Αφαιρέστε το βραχίονα (①) από τη μονάδα νερού ψύξης.
• Τοποθετήστε τον δακτύλιο Ο στον αισθητήρα πίεσης (BP_3).
• Τοποθετήστε τον αισθητήρα πίεσης (BP_3) και το βραχίονα και ασφαλίστε τα με μια βίδα στερέωσης.
  • Για πλαστική μονάδα νερού ψύξης (PPS), σφίξτε τη βίδα με 2 Nm - μην την υπερβείτε!

Εγκαταστήστε την υδραυλική σύνδεση

ΠΡΟΣΟΧΗ!

Οι βιδωτές συνδέσεις σφραγίζονται με στεγανωτικό σπειρώματος και επομένως αργούν να απελευθερωθούν. Διαφορετικά, υπάρχει κίνδυνος να καταστραφεί η βιδωτή σύνδεση (π.χ. σχίσιμο της κεφαλής της βίδας). Γι 'αυτό:

• Εάν είναι δυνατόν, προθερμάνετε εκ των προτέρων τη συγκολλητική ένωση

• Αφαιρέστε τη βίδα στεγανοποίησης στη μονάδα μεταφοράς θερμότητας (WTM).
• Τοποθετήστε μια νέα βιδωτή σύνδεση (③) με στεγανωτικό σπειρώματος.
• Τοποθετήστε μια νέα γραμμή σωλήνα DN3 ανάμεσα στη μονάδα νερού ψύξης (KWM, ②) και τη μονάδα μεταφοράς θερμότητας (WTM, ③).

• Επανατοποθετήστε το κάλυμμα του αγωγού αέρα με 6x βίδες στερέωσης.

Συνδέστε το καλώδιο και το ραβδί στην πλάκα τύπου

• Δρομολογήστε και συνδέστε το καλώδιο από τον αισθητήρα πίεσης (BP_3) στην πλακέτα συσκευής GIF-61.
  • BP_3 → X31.3 (GIF-61)
• Διπλώστε το μπροστινό μέρος και ασφαλίστε τις βίδες Torx 2x.

• Τοποθετήστε πλάκες νέου τύπου στον πίσω τοίχο και στην εσωτερική πλευρά της μπροστινής πόρτας της συσκευής.
• Κλείστε την μπροστινή πόρτα.

Επαληθεύστε τη βαθμονόμηση

ΠΡΟΣΟΧΗ - Κίνδυνος λανθασμένης βαθμονόμησης!

Η εσφαλμένη βαθμονόμηση μπορεί να προκαλέσει δυσλειτουργία της συσκευής. Επομένως: ελέγξτε τη βαθμονόμηση

• Συνδέστε το φις τροφοδοσίας και ενεργοποιήστε τον κύριο διακόπτη (QS 1).
• Βεβαιωθείτε ότι η συσκευή είναι χωρίς πίεση. Η πίεση που φαίνεται από το μανόμετρο πρέπει να είναι 0,0 (+0,3) bar.
• Επιλέξτε [Εμφάνιση] > [Πραγματικές τιμές] > [Πίεση συστήματος].
  • Η πίεση συστήματος πρέπει να δείχνει 0.0 (±0.1) bar.
  • Εάν η διακύμανση είναι >0,1 bar, ο αισθητήρας πίεσης πρέπει να βαθμονομηθεί.

Βαθμονόμηση αισθητήρα πίεσης

Σε περίπτωση μεγαλύτερου γραμμικού σφάλματος, οι μεμονωμένοι αισθητήρες πίεσης μπορούν να βαθμονομηθούν.

• Επιλέξτε [Προφίλ χρήστη] και ορίστε το σε «Διατροφή».
• Επιλέξτε [Υπηρεσία] > [Βαθμονόμηση] > [Πίεση] > [Αισθητήρας πίεσης 3 όφσετ].
  • Ρυθμίστε την μετατόπιση ανάλογα.
• Επαναλάβετε τη διαδικασία επαλήθευσης.

Ελέγξτε τη στεγανότητα / τη λειτουργία

• ενεργοποιήστε τη συσκευή χρησιμοποιώντας το κουμπί I/O (), ελέγξτε τη στεγανότητα και τη λειτουργία της συσκευής.

Σβήστε και εγκαταστήστε καλύμματα

Απενεργοποιήστε τη συσκευή χρησιμοποιώντας το κουμπί I/O ().

• Η συσκευή απενεργοποιείται και, εάν είναι απαραίτητο, ψύχεται και χωρίς πίεση.

• Απενεργοποιήστε τον κεντρικό διακόπτη (QS 1).
• Επανατοποθετήστε τα καλύμματα από τη συσκευή (→).Ανοίξτε τη συσκευή
