propósito

Sustitución del impulsor de la bomba

cualificación

personal especializado

Material

Pos.DenominaciónArtículosContar
01

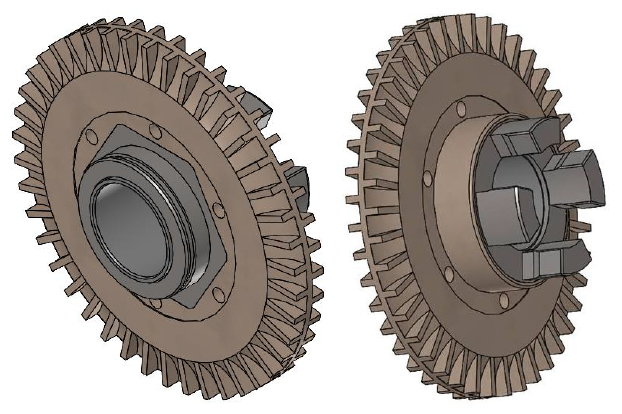

impulsor de bomba PEEK 69,6x6,85

T289711
02

junta de grafito 86,5x81x2,2

T289721

Material requerido

  • Destornillador Torx, tamaño 20, 30
  • Llave de extremo abierto, tamaño 10, 12
  • Llave de anillo, tamaño 10

procedimiento

¡ATENCIÓN!

Para trabajar con el equipo es necesario conocer las instrucciones de seguridad y el breve manual de instrucciones. Por eso:

Lea atentamente las instrucciones de seguridad y la breve manual de instrucciones antes de empezar cualquier trabajo. El requisito básico para un trabajo seguro es el cumplimiento de todas las instrucciones de seguridad y la acción cuidadosa por parte de personal especializado calificado para evitar accidentes que impliquen lesiones personales y daños a la propiedad.

¡Peligro para la vida debido al campo magnético!

El fuerte campo magnético en el área de la Bomba acoplada magnéticamente puede poner en peligro la vida de las personas con marcapasos. Por lo tanto:
— Asegúrese de que las personas con marcapasos no realicen trabajos de mantenimiento que requieran el desmontaje del acoplamiento magnético (sustitución del cabezal de la bomba, sustitución del sello de copa partida).

¡NOTA!

En las bombas completamente ensambladas, los campos magnéticos están completamente protegidos por los componentes circundantes, por lo que no hay peligro ni cuando están inmóviles ni durante el funcionamiento.

enfriamiento y vaciado

  • En la pantalla básica, toca el botón de funcion ().
  • En la pantalla básica, toca el botón de funcion ().
    • El equipo se enfría y vacía el molde antes de apagarlo.

Compruebe la presión y retire las tapas

  • Seleccione [Pantalla] > [Valores Reales] > [Presión Del Sistema].
    • La presión del sistema debe mostrar una visualización de 0.0 (±0.1) bar.
  • La presión indicada por el manómetro debe ser de 0.0 (+0.3) bar.

  • Al desconectar el interruptor principal (QS 1), desconectar el cable de alimentación.
  • Retire las cubiertas del equipo (→Abrir equipo).

Sustituya la pieza de repuesto

  • Retire la Bomba y colóquela sobre una superficie de montaje plana y no magnética.
    • Si es necesario, siga las instrucciones adicionales del manual de piezas de repuesto de la «Bomba». haga clic aquí...

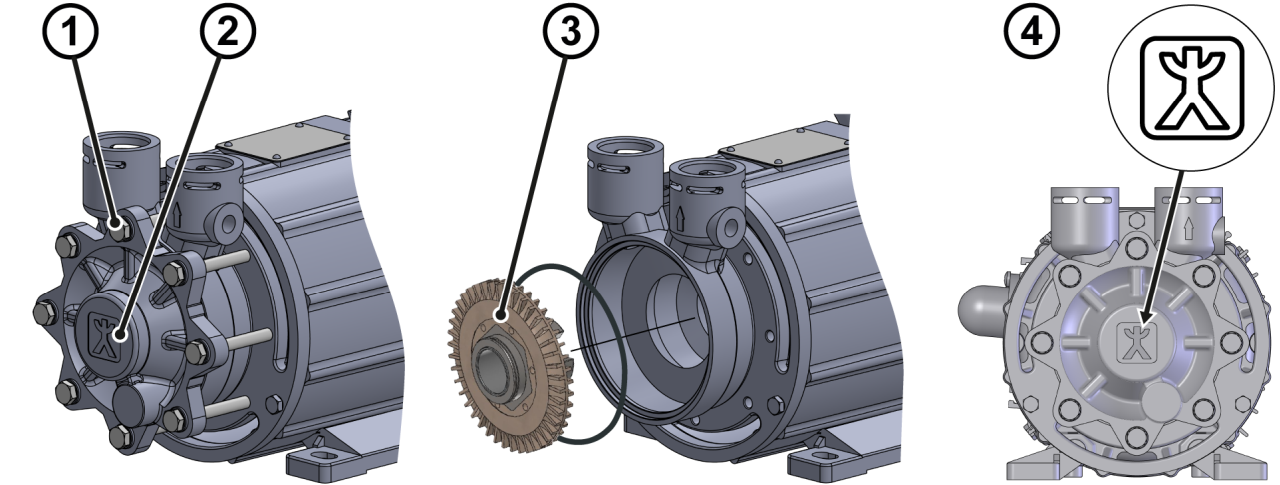

  • Suelte la tapa de la carcasa con 8 tornillos hexagonales ①
  • Quite los tornillos y la tapa de la carcasa ②
  • Extraiga el impulsor de la bomba del eje cerámico ③.
    • Si es necesario, utilice un extractor. Para obtener más información, póngase en contacto con HB-therm.

¡NOTA!

Las superficies de rodadura y sellado deben estar limpias y libres de contaminantes. Los sellos de grafito dañados deben reemplazarse si es necesario (disponibles como opción).

Compruebe la estanqueidad y el funcionamiento

  • Conecte el cable de alimentación y encienda el interruptor principal (QS 1).
  • Encender el equipo con el botón de E/S (), comprobar la estanqueidad y el funcionamiento del equipo.
    • Opcional: utilice el probador HB-TP para la verificación de calidad.
  • Reiniciar el intervalo de mantenimiento de los componentes. Haga clic aquí...

desconectar e instalar las cubiertas

  • Apague el aparato con el botón de E/S ().
    • El equipo se apaga y, si es necesario, queda refrigerado y despresurizado.
  • Desconectar el interruptor principal (QS 1).
  • Vuelva a colocar las cubiertas del equipo (→Abrir equipo).
