propósito

Sustitución de las juntas del módulo antifugas (ZLM)

calificación

personal especializado

Material

Pos.DenominaciónArtículosT28995-1T28995-2
01junta tórica FPM 56.87x1.78T289791-
02junta tórica FPM 17x2T216383-
03junta tórica FPM 56.87x1.78T28988-1
04junta tórica FPM 17x2T23523-3

Material requerido

  • Destornilladores Torx, tamaños 20 y 30
  • Destornillador de cabeza plana, tamaño 0
  • llave hexagonal, tamaño 10

procedimiento

¡ATENCIÓN!

Para trabajar con el equipo es necesario conocer las instrucciones de seguridad y el breve manual de instrucciones. Por eso:

Lea atentamente las instrucciones de seguridad y la breve manual de instrucciones antes de empezar cualquier trabajo. El requisito básico para un trabajo seguro es el cumplimiento de todas las instrucciones de seguridad y la acción cuidadosa por parte de personal especializado calificado para evitar accidentes que impliquen lesiones personales y daños a la propiedad.

enfriamiento y vaciado

  • En la pantalla básica, toca el botón de funcion ().
    • El equipo se enfría hasta que la temperatura sea inferior a la temperatura de enfriamiento. A continuación, el equipo se apaga.

Compruebe la presión y apague el equipo

  • Seleccione [Pantalla] > [Valores Reales] > [Presión Del Sistema].
    • La presión del sistema debe mostrar una visualización de 0.0 (±0.1) bar.
  • La presión indicada por el manómetro debe ser de 0.0 (+0.3) bar.

  • Al desconectar el interruptor principal (QS 1), desconectar el cable de alimentación.

Quitar las fundas

  • Retire las cubiertas del equipo (→Abrir equipo).
  • Para acceder al módulo antifugas (ZLM), se debe desmontar todo el conducto de aire con 6 tornillos de montaje.
Reemplazo de sellos
  • Extraiga y extraiga el conector del cable de la electroválvula YV_3.
  • Abra el módulo antifugas (ZLM) como se muestra.
  • Extraiga las juntas y limpie el espacio en el que están instaladas.
  • Inserte sellos nuevos y vuelva a cerrar el módulo de transferencia de calor (ZLM).
  • Monte y apriete el conector del cable de la electroválvula YV_3.

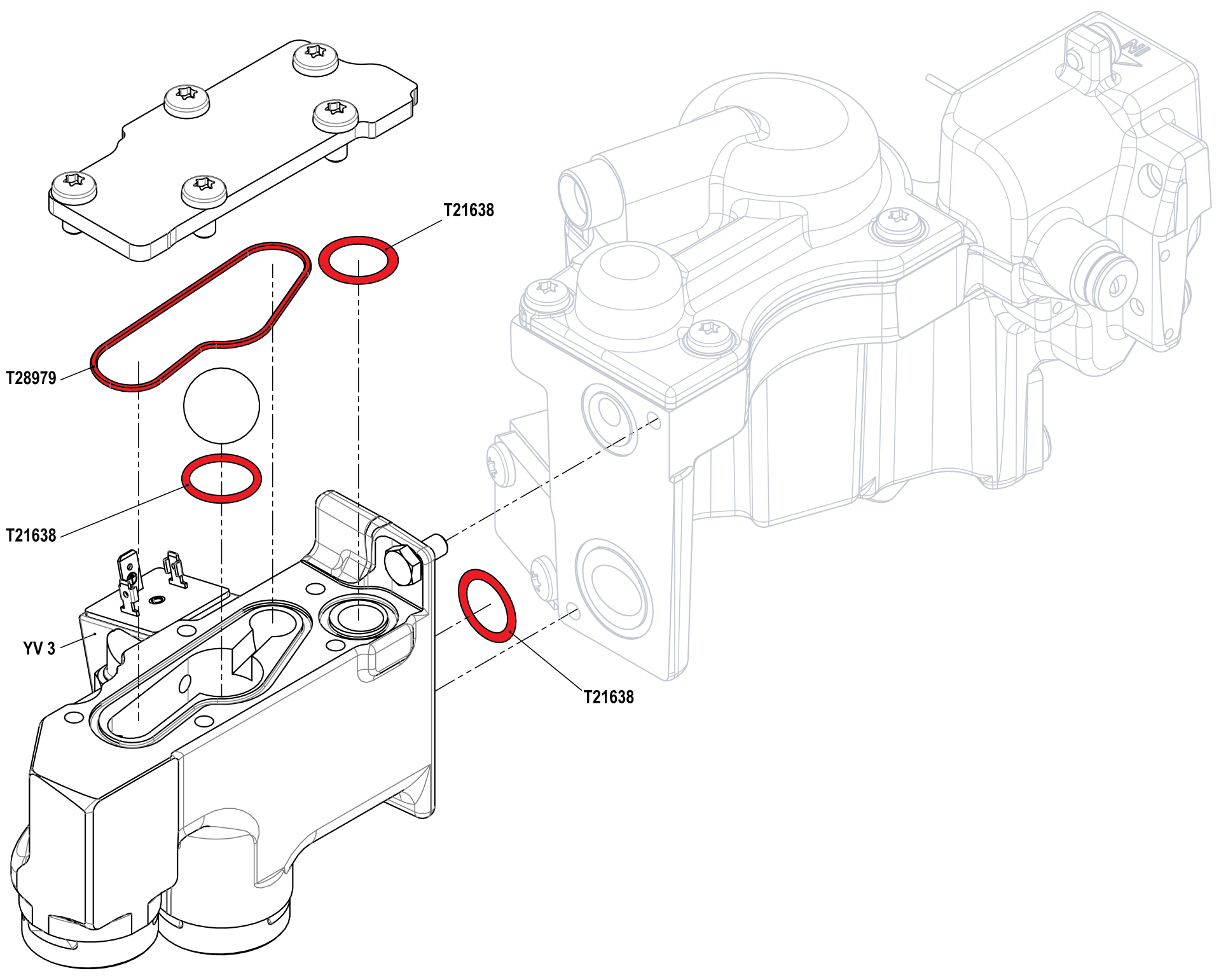

T28995-1: HB-100/140Z61/62 (4T/4S)

T28995-2: HB-160Z61/62 (4S)

Compruebe la estanqueidad y el funcionamiento

  • Conecte el cable de alimentación y encienda el interruptor principal (QS 1).
  • Encender el equipo con el botón de E/S (), comprobar la estanqueidad y el funcionamiento del equipo.
desconectar e instalar las cubiertas
  • Apague el aparato con el botón de E/S ().
    • El equipo se apaga y, si es necesario, queda refrigerado y despresurizado.
  • Desconectar el interruptor principal (QS 1).
  • Vuelva a colocar las cubiertas del equipo (→Abrir equipo).
