T29257: Equipo adicional_ZF

propósito

Modernización del equitamiento opcional ZF

cualificación

Personal especializado

Material

Material requerido

• Destornillador Torx, tamaño 20, 30
• Llave de extremo abierto, tamaño 11
• Destornillador cruzado
• Llave Allen, tamaño 5
• Soplador de aire caliente
• Sello líquido (por ejemplo, Loctite 620) o cinta de teflón

procedimiento

enfriamiento y vaciado

• En la pantalla básica, toca el botón de funcion ().
• En la pantalla básica, toca el botón de funcion ().
  • El equipo se enfría y vacía el molde antes de apagarlo.

Compruebe la presión y apáguelo

• Al desconectar el interruptor principal (QS 1), desconectar el cable de alimentación.

Quite las cubiertas y abra la parte delantera

• Retire las cubiertas del equipo (→Abrir equipo).
• Abra la puerta delantera y pliegue la parte delantera completamente hacia abajo aflojando los dos tornillos Torx.
• Retire toda la cubierta superior del conducto de aire. Para ello, desenrosque y retire los 6 tornillos de montaje.

Instalación del sensor de presión

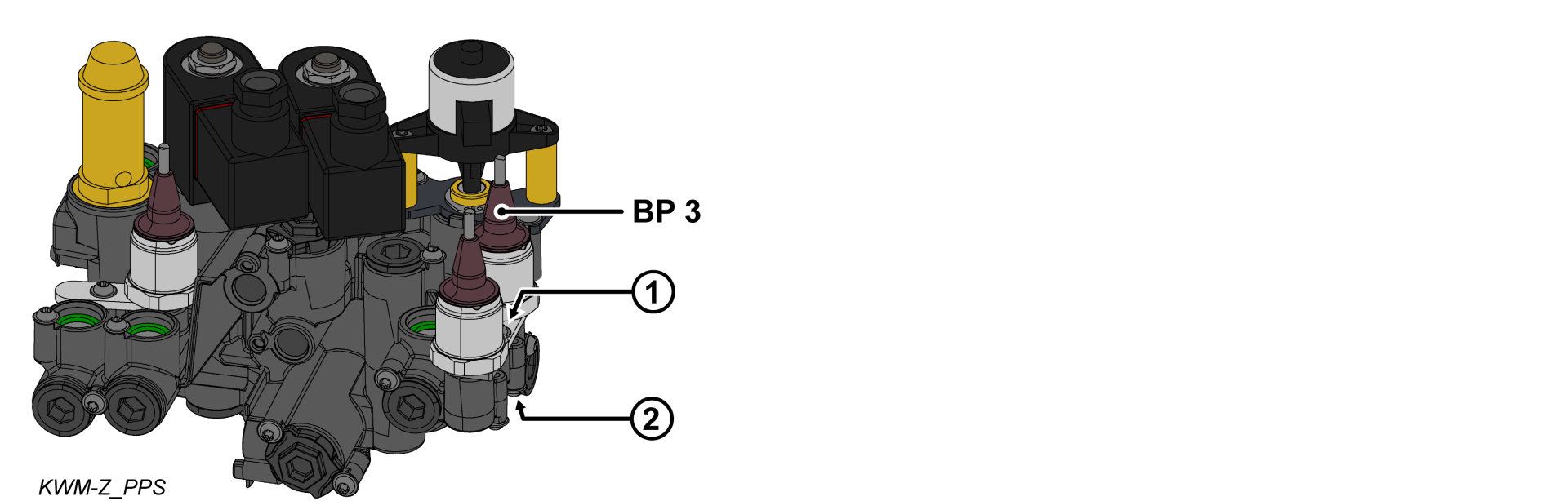

• Extraiga el soporte (①) del módulo de agua refrigerante.
• Monte la junta tórica en el sensor de presión (BP_3).
• Monte el sensor de presión (BP_3) y el soporte y fíjelos con un tornillo de fijación.
  • Para el módulo de agua refrigerante (PPS) de plástico, apriete el tornillo con 2 Nm, ¡sin sobrepasarlo!

Instale una conexión hidráulica

¡ATENCIÓN!

Las conexiones roscadas están selladas con sellador de roscas y, por lo tanto, se sueltan lentamente. De lo contrario, existe el peligro de que la conexión roscada se dañe (por ejemplo, que se rompa la cabeza del tornillo). Por eso:

• Si es posible, caliente el compuesto adhesivo de antemano

• Extraiga el tornillo de sellado del módulo de transferencia de calor (WTM).
• Instale una nueva conexión roscada (③) con sellador de roscas.
• Instale una nueva tubería de manguera DN3 entre el módulo de agua refrigerante (KWM, ②) y el módulo de transferencia de calor (WTM, ③).

• Vuelva a instalar la tapa del conducto de aire con 6 tornillos de montaje.

Conecte el cable y péguelo en la placa de características

• Coloque y conecte el cable del sensor de presión (BP_3) a la placa del equipo GIF-61.
  • BP_3 → X31.3 (GIF-61)
• Dobla la parte delantera y fija 2 tornillos Torx.

• Coloque las nuevas placas de tipos en la pared trasera y en el interior de la puerta delantera del equipo.
• Cerrar la puerta principal.

Verificar el calibrado

ATENCIÓN — ¡Peligro de un calibrado incorrecto!

Un calibrado incorrecto puede provocar un mal funcionamiento del equipo. Por lo tanto: compruebe el calibrado

• Conecte el cable de alimentación y encienda el interruptor principal (QS 1).
• Asegúrese de que el equipo esté despresurizado. La presión indicada por el manómetro debe ser de 0.0 (+0.3) bar.
• Seleccione [Pantalla] > [Valores Reales] > [Presión Del Sistema].
  • La presión del sistema debe ser de 0.0 (±0.1) bar.
  • Si la desviación es >0,1 bar, se debe calibrar el sensor de presión.

Calibrar el sensor de presión

En el caso de un error lineal mayor, se pueden calibrar los sensores de presión individuales.

• Seleccione [Perfil De Usuario] y configúrelo en «Pensión alimenticia».
• Seleccione [Servicio] > [Calibración] > [Presión] > [Sensor 3 offset].
  • Establezca el desfase en consecuencia.
• Repite el proceso de verificación.

Compruebe la estanqueidad y el funcionamiento

• Encender el equipo con el botón de E/S (), comprobar la estanqueidad y el funcionamiento del equipo.

desconectar e instalar las cubiertas

Apague el aparato con el botón de E/S ().

• El equipo se apaga y, si es necesario, queda refrigerado y despresurizado.

• Desconectar el interruptor principal (QS 1).
• Vuelva a colocar las cubiertas del equipo (→Abrir equipo).
