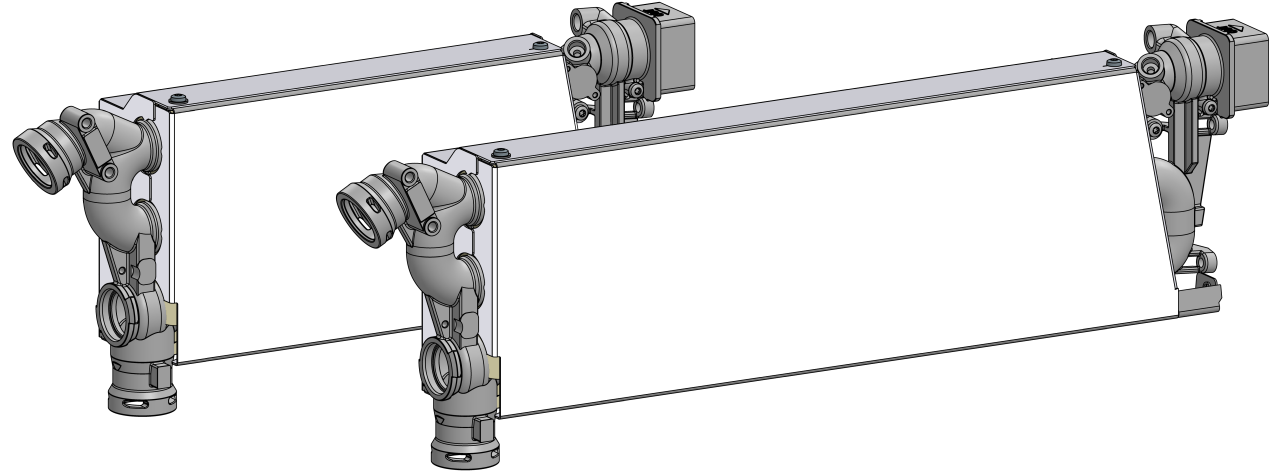

T29197-X, T29344-X: Küte 8+16kW (4T/4S)

eesmärk

Kütte vahetamine (EH 1)

kvalifikatsioon

erialapersonal

Materjal

Nõutav materjal

• Torx kruvikeeraja, size 20, 30
• mutrivõti, size 10
• niidi hermeetik (nt Loctite 620 vedelik tihend)
• o-ring montaažimääre (nt silikoonmääre)

tegevusviis

jahutus ja tühjendage

• Puudutage põhikuva funktsioon nuppu ().
• Puudutage põhikuva funktsioon nuppu ().
  • Seade jahtub ja tühjendab vormi enne selle väljalülitamist.

Kontrollige survet

• Valige [Kuva] > [Tegelikud väärtused] > [Süsteemirõhk].
  • Süsteemi süsteemi rõhk peab näitama 0,0 (±0,1) bar.
• Manomeetri näidatud rõhk peab olema 0,0 (+0,3) bar.

Ühenduste välja lülitama ja eemaldamine

• Välja lülitama pealüliti (QS 1) välja, tõmmake toitepistik välja.
• kõik välise hüdraulilise ühendused Pealevool (OUT) ja tagasikerimine (IN).
• Seadmed puhul, mille seerianumber on kuni 2413-nnn: Eemaldage vahepealne adapter.
  • Lisateavet kokkupane/lahtivõtmise kohta vt videot http://hb.click/6-SC-T29041

Eemalda kaaned ja avatud esiosa

• Eemaldage seade kaaned (→Seade avamine).
• Avage esiuks ja keerake esiosa täielikult alla, vabastades kaks Torxi kruvi.
• Eemaldage kogu ülemine õhukanali kate. Selleks keerake lahti ja eemaldage 6 kinnituskruvi.

Eemaldage kaablid ja eemaldage torud

• Eemaldage X302.X ja/või X303.X pistik ZSM-61 võimsuse mõõtmisplaadist.

• • 400/460 V: X302.X → A 8.1 (ZSM-61)
  • 220 V: X302.X, X303.X → A 8.1 (ZSM-61)

• Eemaldage küttekaabel täielikult.

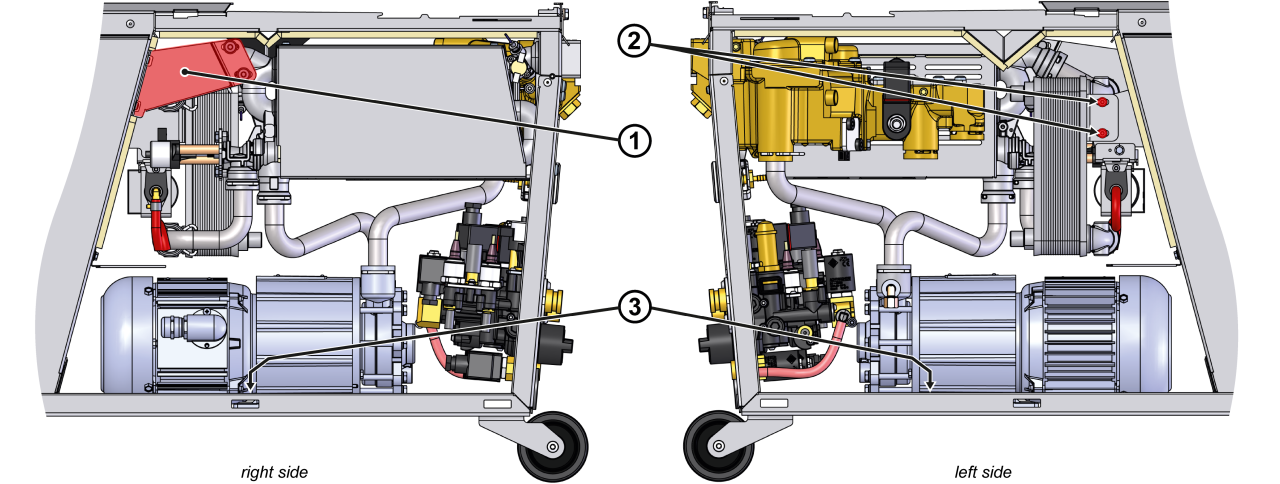

• Eemaldage kõik torustikud. Vesi võib põgeneda ühenduste avamisel. Torude ja Küte eemaldamise hõlbustamiseks tuleb läbi viia järgmised sammud:
  • Eemalda sulg ①
  • Eemaldage radiaator ja Pump kinnituskruvid ②, ③.
  • Eemaldage toruühendustest kinnitusklambrid (split tihvtid).

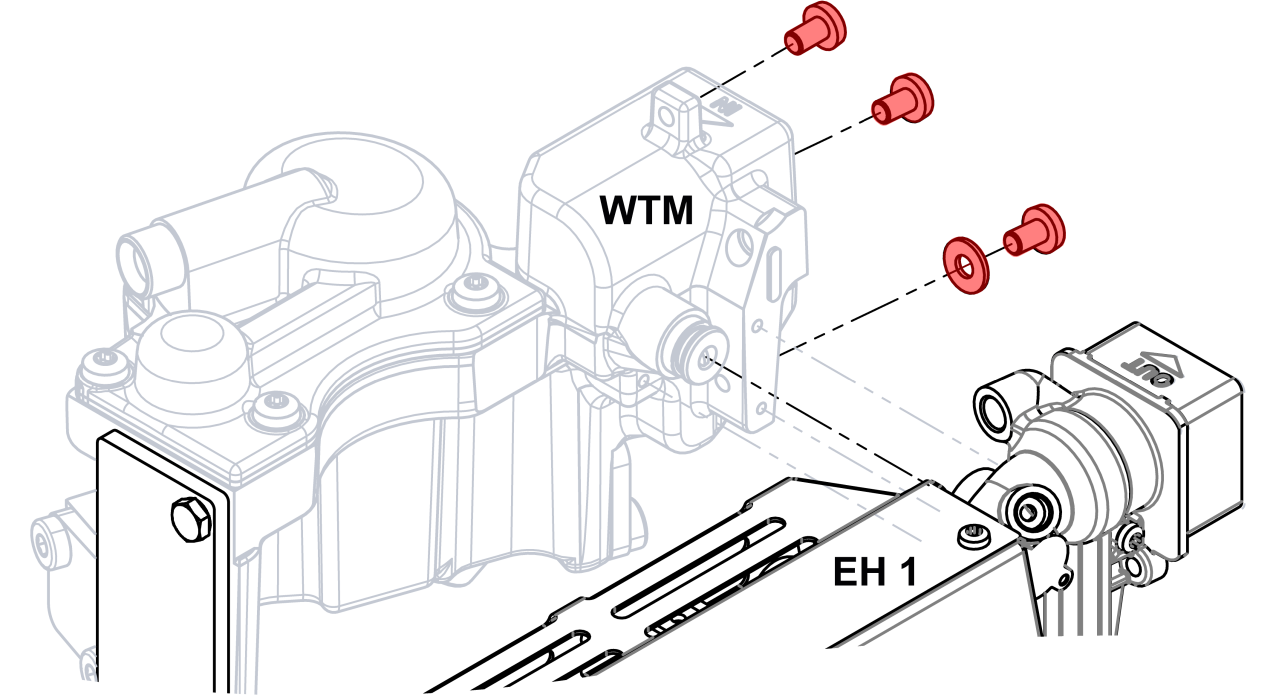

Eemaldage soojusülekande moodul (WTM)

• Eemaldage soojusülekande mooduli kinnituskruvid seadme tagaseinal.
• Laiendage soojusülekande moodulit külgsuunas ja asetage kõrvale.

Eemaldage küttemoodul (EH_1)

• Eemaldage küttemooduli kinnituskruvid seadme tagaseinal.
• Laiendage küttemoodulit ja asetage see kõrvale.

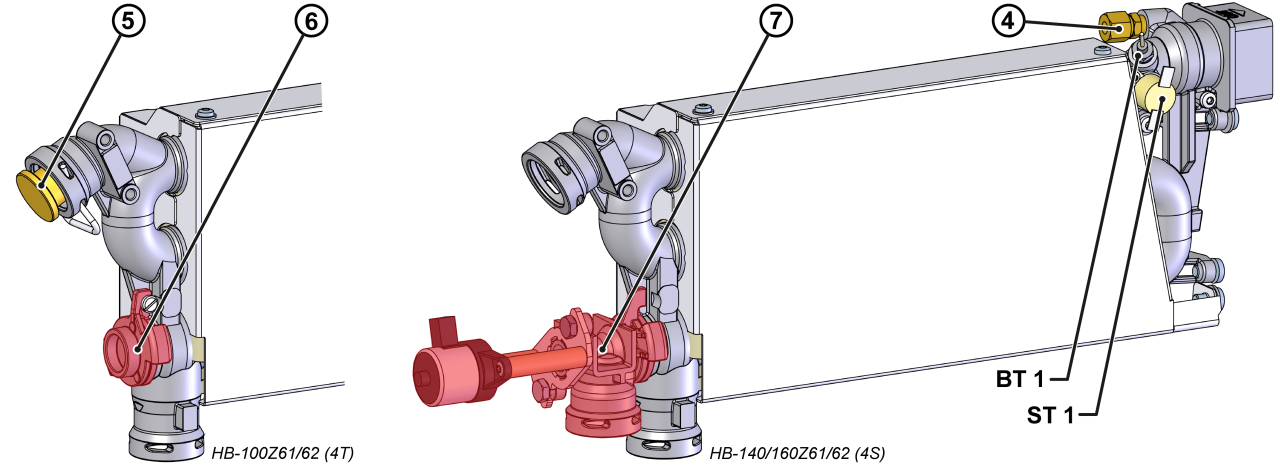

• Eemaldage temperatuuriandur (BT_1) ja termostaat (ST_1) ja viige need uuele Küte.
  • Veenduge, et termostaat on kindlalt pinnale kinnitatud.
• Paigaldage kaasasolev kruviühendus uue Küte külge keerme hermeetikuga ④
  • ilma lisaseadmete_ZG: T15568
  • koos täiendavate seadmete_ZG: T21203
    • Ebavajalikke kruvisid saab ära visata.
• Transfer seadmespetsiifilised komponendid.
  • HB-100Z61/62: Eemaldage tihenduspistik kinnitusklambriga ⑤ ja Kaaned kinnituskruviga ⑥ ja viige need uude Küte.
  • HB-140/160Z61/62: Eemaldage lineaarne samm-mootor Korpused ja kolviga ja viige see uuele küttele ⑦.

Paigaldage küttemoodul (EH_1) ja soojusülekande moodul (WTM)

TÄHELEPANU!

Kruviühendused, eriti kombinatsioonid roostevabast terasest/roostevabast terasest või terasest/roostevabast terasest, kipuvad jänni või jänni, kui režiim pikka aega kõrgetel temperatuuridel. Sellepärast:

• Kasutage sobivaid määrdeaineid

• Paigaldage küttemoodul.
• Paigaldage ja pingutage seadme tagaküljel olevad kinnituskruvid.
• Asetage soojusülekande moodul ja lükake see küljele.
• Paigaldage ja pingutage seadme tagaküljel olevad kinnituskruvid.

Torude paigaldamine

MÄRKUS!

Enne paigaldamist määrige O-rõngad sobiva paigaldusmäärdega. See hõlbustab paigaldamist, takistab kahjustusi ja suurendab O-rõngaste eluiga.

• Kontrollige O-rõngaste kulumist ja vajadusel vahetage need välja.
• Paigaldage torustik.
• Paigaldage toruühendustele kinnitusklambrid (split tihvtid).
• Pingutage radiaator ja Pump kinnituskruvid ②, ③.
• Paigaldage klamber ①

Ühendage kaabel ja pulk Type plaat

• Marsruudi küttekaabel mööda kaabli rakmeid elektrilise korpusesse.
• Ühendage X302.X ja/või X303.X pistik ZSM-61 võimsuse mõõtmisplaadiga.

• • 400/460 V: X302.X → A 8.1 (ZSM-61)
  • 220 V: X302.X, X303.X → A 8.1 (ZSM-61)

• Murra ees ja turvaline 2x Torx kruvid.

Kontrollige tihedust ja funktsioon

• Paigaldage õhukanali kate uuesti. Kinnitage 6 kinnituskruviga.
• Paigaldage välised hüdraulilised ühendused edasi- (OUT) ja tagasikerimine (IN).
• Ühendage toitepistik ja sisselülitamine pealüliti (QS 1).
• Sisselülitamine seade sisse, kasutades I/O nuppu (), kontrollige seade tihedust ja funktsioon.
• Pärast edukat pingutuskatset soojendage Temperatuuri reguleerimisseade seade maksimaalse temperatuurini.

Kaante välja lülitama ja paigaldamine

• Puudutage põhikuva funktsioon nuppu ().
  • Seade jahtub, kuni temperatuur on jahutustemperatuurist madalam. Seejärel lülitub seade välja.

• Välja lülitama pealüliti välja (QS 1).
• Paigaldage seade kaaned uuesti (→Seade avamine).
