T29197-X, T29344-X: Lämmitys 8+16kW (4T/4S)

tarkoitus

Lämmityksen vaihtaminen (EH 1)

pätevyys

ammattihenkilöstö

Materiaali

Vaadittu materiaali

• Torx-ruuvimeisseli, koko 20, 30
• avoin jakoavain, koko 10
• kierretiiviste (esim. Loctite 620 nestetiiviste)
• Asennusrasva O-rengasta varten (esim. Silikonirasva)

menettely

Jäähdytys ja tyhjennys

• Napauta perusnäytössä toimintopainiketta ().
• Napauta perusnäytössä toimintopainiketta ().
  • Laite jäähtyy ja tyhjentää muotin ennen sen sammuttamista.

Tarkista paine

• Valitse [Näyttö] > [Todelliset Arvot] > [Järjestelmän Paine].
  • Järjestelmän paineen on näytettävä 0,0 (± 0,1) bar.
• Painemittarin osoittaman paineen on oltava 0,0 (+0,3) bar.

Sammuta ja poista liitännät

• Sammuta pääkatkaisin (QS 1), vedä virtapistoke ulos.
• Kaikki ulkoiset hydrauliliitännät Menovirtaus (OUT) ja Paluuvirtaus (IN).
• Laitteet, joiden sarjanumero on enintään 2413-nnn: Irrota väliadapteri.
  • Katso huomautus kokoonpanosta/purkamisesta videosta http://hb.click/6-SC-T29041

Poista kannet ja avaa etuosa

• Poista kannet laitteesta (→Avaa laite).
• Avaa etuovi ja taita etuosa kokonaan alas löysäämällä kaksi Torx-ruuvia.
• Irrota koko yläilmakanavan kansi. Voit tehdä tämän irrottamalla ja poistamalla 6 kiinnitysruuvia.

Irrota kaapelit ja poista putket

• Irrota X302.X- ja/tai X303.X-liitin ZSM-61 tehonmittauskortista.

• • 400/460 V: X302.X → A 8.1 (ZSM-61)
  • 220 V: X302.X, X303.X → A 8.1 (ZSM-61)

• Irrota lämmityskaapeli kokonaan.
• Poista kaikki putkistot. Wasser voi paeta, kun liitännät avataan. Putkien ja lämmityksen poistamisen helpottamiseksi on suoritettava seuraavat vaiheet:

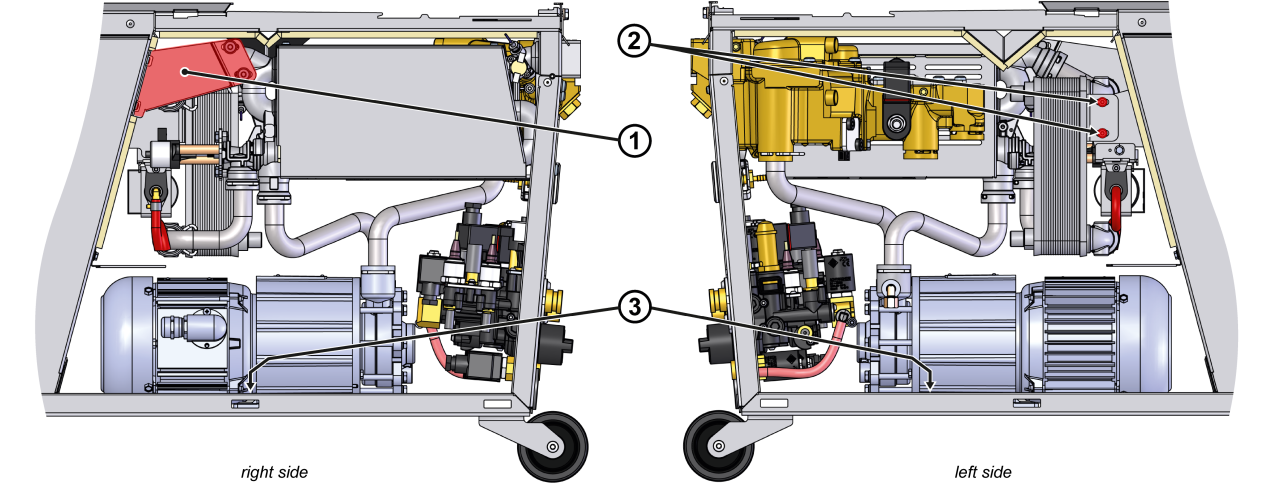

  • Irrota kiinnike ①
  • Irrota jäähdytin ja Pumpun kiinnitysruuvit ②, ③.
  • Irrota kiinnityspidikkeet (jaetut tapit) putkiliitoksista.

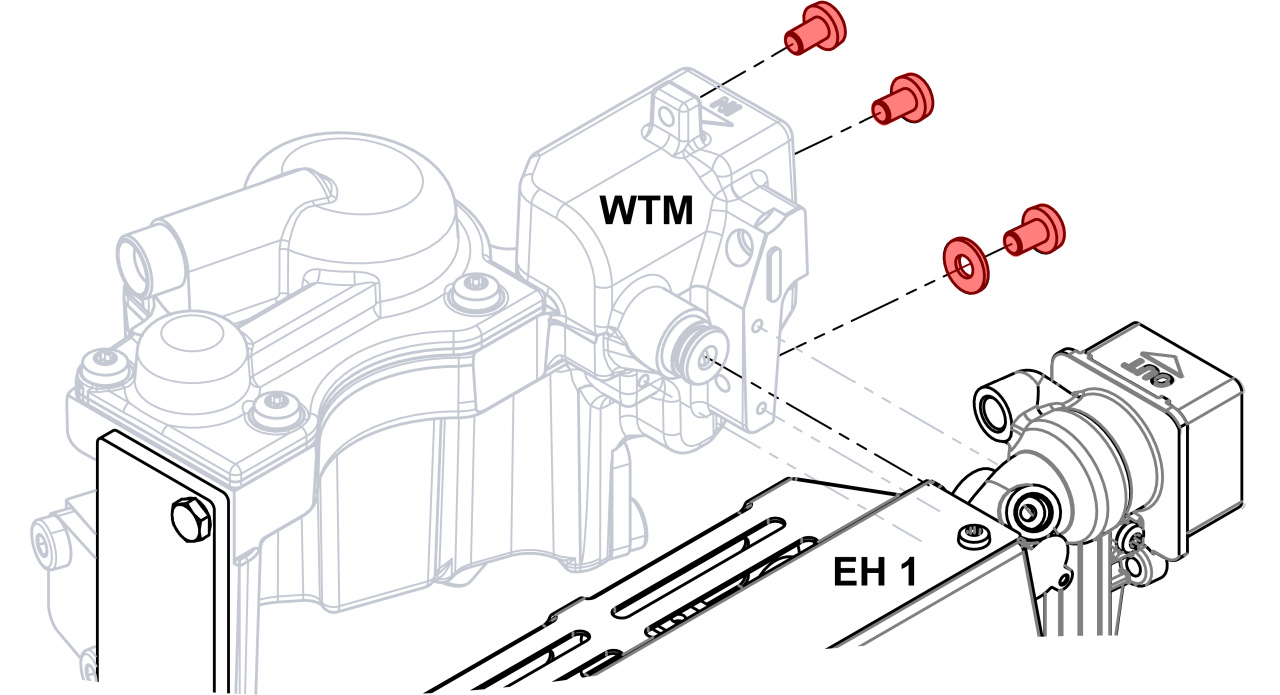

Irrota lämmönsiirtomoduuli (WTM)

• Irrota lämmönsiirtomoduulin kiinnitysruuvit laitteen takaseinästä.
• Laajenna lämmönsiirtomoduuli sivuttain ja aseta sivuun.

Irrota lämmitysmoduuli (EH_1)

• Irrota lämmitysmoduulin kiinnitysruuvit laitteen takaseinästä.
• Laajenna lämmitysmoduuli ja aseta se sivuun.

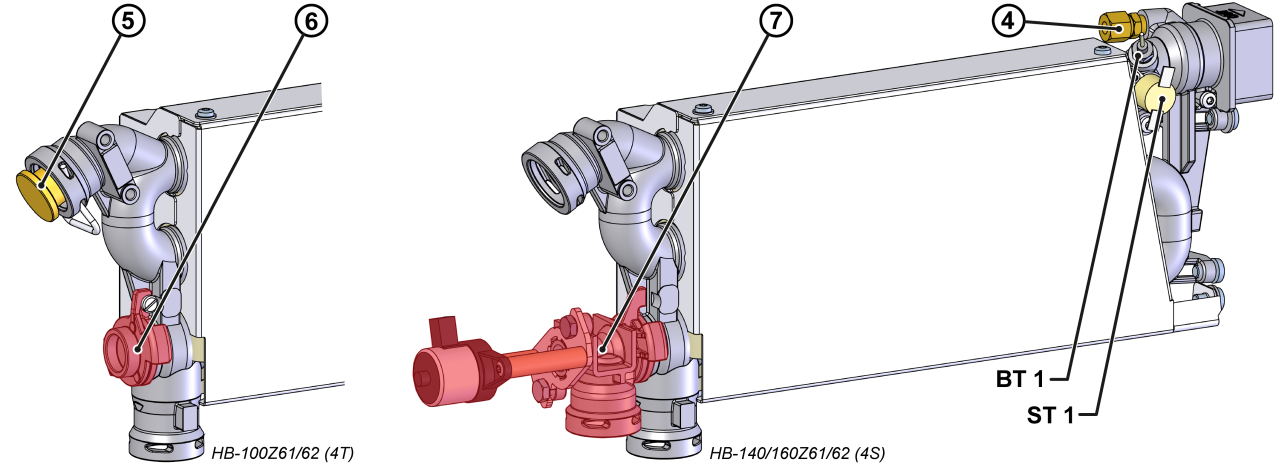

• Irrota lämpötila-anturi (BT_1) ja termostaatti (ST_1) ja siirrä ne uuteen lämmitykseen.
  • Varmista, että termostaatti on kiinnitetty tiukasti pintaan.
• Asenna mukana toimitettu ruuviliitäntä uuteen lämmitykseen kierretiivisteellä ④
  • ilman lisälaitteita_ZG: T15568
  • lisälaitteilla_ZG: T21203
    • Tarpeettomat ruuvit voidaan hävittää.
• Siirrä laitekohtaiset komponentit.
  • HB-100Z61/62: Irrota tiivistystulppa kiinnityskiinnikkeellä ⑤ ja Deckel kiinnitysruuvilla ⑥ ja siirrä ne uuteen lämmitykseen.
  • HB-140/160Z61/62: Irrota lineaarinen askelmoottori, jossa on kotelo ja mäntä, ja siirrä se uuteen lämmitykseen ⑦.

Asenna lämmitysmoduuli (EH_1) ja lämmönsiirtomoduuli (WTM)

HUOMIO!

Ruuviliitoksilla, erityisesti ruostumattoman teräksen/ruostumattoman teräksen tai teräksen/ruostumattoman teräksen yhdistelmillä, on taipumus juuttua tai juuttua, kun käyttöä pitkään korkeissa lämpötiloissa. Siksi:

• Käytä sopivia voiteluaineita

• Aseta lämmitysmoduuli.
• Asenna ja kiristä laitteen takana olevat kiinnitysruuvit.
• Aseta lämmönsiirtomoduuli ja työnnä se sivuttain.
• Asenna ja kiristä laitteen takana olevat kiinnitysruuvit.

Putkien asentaminen

HUOMAUTUS!

Voitele O-renkaat sopivalla kiinnitysrasvalla ennen asennusta. Tämä helpottaa asennusta, estää vaurioita ja pidentää O-renkaiden käyttöikää.

• Tarkista O-renkaiden kuluminen ja vaihda ne tarvittaessa.
• Asenna putkisto.
• Asenna asennuspidikkeet (jaetut tapit) putkiliitoksiin.
• Kiristä jäähdytin ja Pumpun kiinnitysruuvit ②, ③.
• Asenna kiinnike ①

Liitä kaapeli ja tikku tyyppikilpeen

• Vie lämmityskaapeli johtosarjaa pitkin sähkökoteloon.
• Liitä X302.X- ja/tai X303.X-liitin ZSM-61 tehonmittauskorttiin.

• • 400/460 V: X302.X → A 8.1 (ZSM-61)
  • 220 V: X302.X, X303.X → A 8.1 (ZSM-61)

• Taita etuosa ylös ja kiinnitä 2x Torx-ruuvit.

Tarkista tiiviys ja toiminto

• Asenna ilmakanavan kansi uudelleen. Kiinnitä 6 kiinnitysruuvilla.
• Asenna ulkoiset hydrauliliitännät uudelleen kohtaan Menovirtaus (OUT) ja Paluuvirtaus (IN).
• Kytke virtapistoke ja kytke pääkatkaisin (QS 1) päälle.
• Käynnistä laite päälle I/O-painikkeella (), tarkista laitteen tiiviys ja toiminto.
• Lämmitä lämpötilansäätöyksikkö onnistuneen tiiviystestin jälkeen laitteen maksimilämpötilaan.

Sammuta ja asenna kannet

• Napauta perusnäytössä toimintopainiketta ().
  • Laite jäähtyy, kunnes lämpötila on alhaisempi kuin jäähdytyslämpötila. Tämän jälkeen laite sammuu.

• Sammuta pääkatkaisin (QS 1).
• Kiinnitä kannet uudelleen laitteesta (→Avaa laite).
