tarkoitus

Jälkiasennus lisävarusteet ZF

pätevyys

Ammattihenkilöstö

Materiaali

Pos.KuvausKohteitaT29257
01

ruuvaaminen 6i-1/8 – Ms

T212031
02

paineanturi 0–25 bar, 1,4 m – INOX

T25305-6 +T24472-313
1
03

letku linja DN3x570 – Ms

T286361
04

O-rengas 7,5x2 – FPM

T286622
05

ruuvi PT-4x12 – TORX

B32657321
06tyyppikilpiT192773

Vaadittu materiaali

  • Torx-ruuvimeisseli, koko 20, 30
  • Avoin päätyväännin, koko 11
  • Risti ruuvimeisseli
  • Kuusiokoloavain, koko 5
  • Kuumailmapuhallin
  • Nestetiiviste (esim. Loctite 620) tai teflonteippi

menettely

HUOMIO!

Työskentely laitteen kanssa edellyttää turvallisuusohjeiden ja pikaoppaan tuntemusta. Siksi:

Lue turvallisuusohjeet ja pikaohje huolellisesti ennen työn aloittamista. Turvallisen työn perusedellytys on kaikkien turvallisuusohjeiden noudattaminen ja pätevän ammattihenkilöstön huolellinen toiminta henkilö- ja omaisuusvahinkojen aiheuttamien onnettomuuksien estämiseksi.

Jäähdytys ja tyhjennys

  • Napauta perusnäytössä toimintopainiketta ().
  • Napauta perusnäytössä toimintopainiketta ().
    • Laite jäähtyy ja tyhjentää muotin ennen sen sammuttamista.

Tarkista paine ja sammuta

  • Sammuta pääkatkaisin (QS 1), vedä virtapistoke ulos.

Poista kannet ja avaa etuosa

  • Poista kannet laitteesta (→Avaa laite).
  • Avaa etuovi ja taita etuosa kokonaan alas löysäämällä kaksi Torx-ruuvia.
  • Irrota koko yläilmakanavan kansi. Voit tehdä tämän irrottamalla ja poistamalla 6 kiinnitysruuvia.

Paineanturin asentaminen

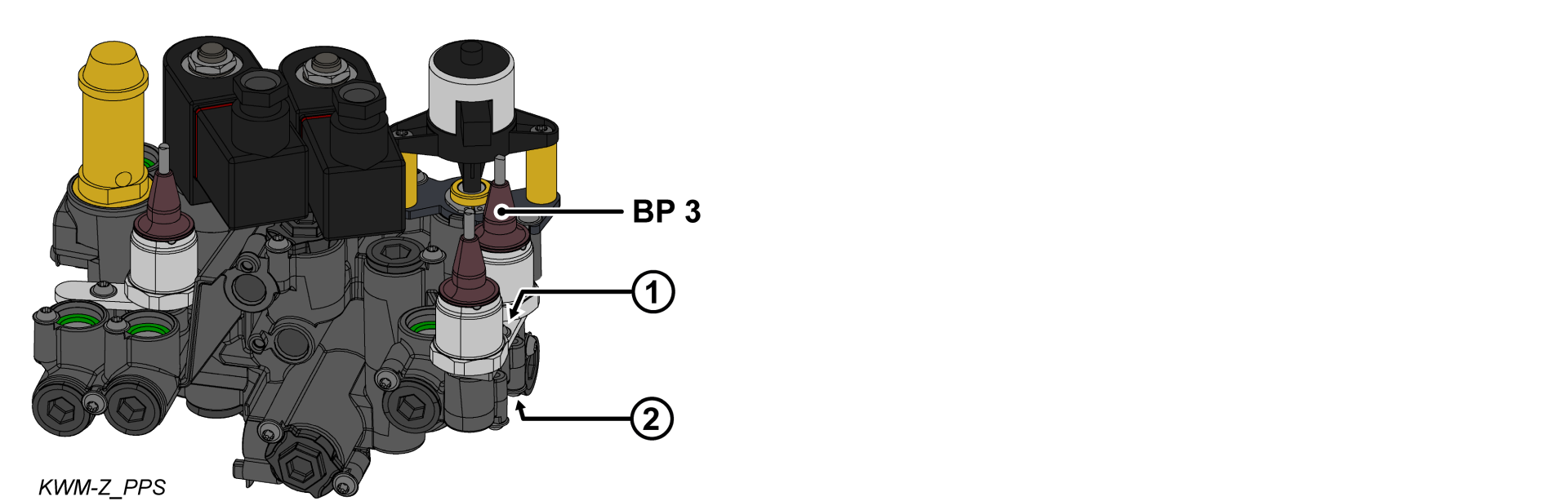

  • Irrota kiinnike (①) jäähdytysveden moduulista.
  • Asenna O-rengas paineanturiin (BP_3).
  • Asenna paineanturi (BP_3) ja kiinnike ja kiinnitä ne kiinnitysruuvilla.
    • Muovista jäähdytysveden moduulia (PPS) varten kiristä ruuvi 2 Nm: llä - älä ylitä sitä!

Asenna hydraulinen liitäntä

HUOMIO!

Ruuviliitokset on tiivistetty kierretiivisteellä, ja siksi ne vapautuvat hitaasti. Muussa tapauksessa on olemassa vaara, että ruuviliitäntä vaurioituu (esim. Ruuvin pään repiminen). Siksi:

  • Jos mahdollista, lämmitä liimayhdiste etukäteen

  • Irrota lämmönsiirtomoduulin (WTM) tiivistysruuvi.
  • Asenna uusi ruuviliitäntä (③) kierretiivisteellä.
  • Asenna uusi DN3-letkujohto jäähdytysveden moduulin (KWM, ②) ja lämmönsiirtomoduulin (WTM, ③) väliin.

  • Asenna ilmakanavan kansi uudelleen 6x kiinnitysruuveilla.

Liitä kaapeli ja tikku tyyppikilpeen

  • Reititä ja liitä kaapeli paineanturista (BP_3) GIF-61-laitekorttiin.
    • BP_3 → X31.3 (GIF-61)
  • Taita etuosa ylös ja kiinnitä 2x Torx-ruuvit.

  • Aseta uudet tyyppilevyt takaseinään ja laitteen etuoven sisäpuolelle.
  • Sulje etuovi.

Tarkista kalibrointi

HUOMIO - Väärän kalibroinnin vaara!

Virheellinen kalibrointi voi aiheuttaa laitteen toimintahäiriön. Siksi: tarkista kalibrointi

  • Kytke virtapistoke ja kytke pääkatkaisin (QS 1) päälle.
  • Varmista, että laite on paineeton. Painemittarin osoittaman paineen on oltava 0,0 (+0,3) bar.
  • Valitse [Näyttö] > [Todelliset Arvot] > [Järjestelmän Paine].
    • Järjestelmän paineen tulisi näyttää 0,0 (± 0,1) bar.
    • Jos varianssi on> 0,1 bar, paineanturi on kalibroitava.

Kalibroi paineanturi

Suuremman lineaarisen virheen sattuessa yksittäiset paineanturit voidaan kalibroida.

  • Valitse [Käyttäjäprofiili] ja aseta se ”kunnossapito”.
  • Valitse [Kunnossapito] > [Kalibrointi] > [Paine] > [Paineanturi 3 Offset].
    • Aseta siirtymä vastaavasti.
  • Toista vahvistusprosessi.

Tarkista tiiviys ja toiminto

  • Käynnistä laite päälle I/O-painikkeella (), tarkista laitteen tiiviys ja toiminto.

Sammuta ja asenna kannet

Sammuta laitteen virta I/O-painikkeella ().

  • Laite sammuu ja tarvittaessa jäähdytetään ja paineeton.

  • Sammuta pääkatkaisin (QS 1).
  • Kiinnitä kannet uudelleen laitteesta (→Avaa laite).
