T21598-X, T18771-X : fusibles
objectif
Remplacement des fusibles (FU 1, 2, 3, 4, 5, 6)
qualification
personnel spécialisé
matières

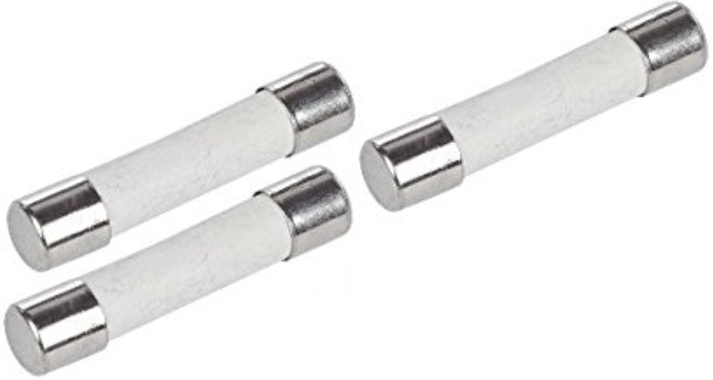

| Pos. | Désignation | Article | U = 400/460 V | U = 220 V |
| 01 | fusible du transformateur 1,6 AT, 500 VAC, 6,3x32 (FU 4, FU 5) | T21598-162 | 2 | - |
| 01 | Fusible pour convertisseur de fréquence 10 AT, 500 VAC, 6,3x32 (FU 1, FU 2, FU 3) | T21598-103 | 3 | - |
| 01 | Fusible pour carte d'appareil 1,6 AT, 5x20 (FU 6) | T18771-162 | 1 | 1 |
| 01 | fusible du transformateur 2,5 AT, 500 VAC, 6x32 (FU 4, FU 5) | T21598-252 | - | 2 |
| 01 | Fusible pour convertisseur de fréquence 16 AT, 400 VAC, 6x32 (FU 1, FU 2, FU 3) | T21598-163 | - | 3 |
Matériau requis
- Tournevis Torx taille 20

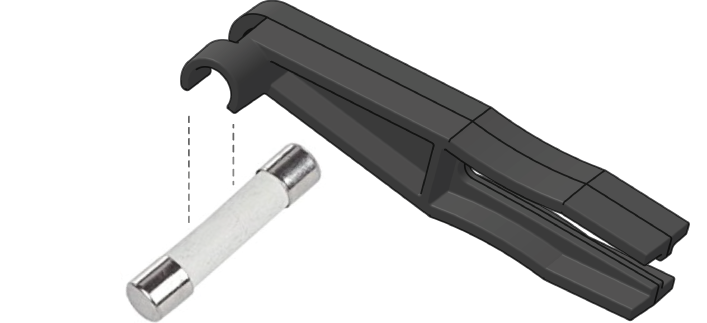

- outil auxiliaire intégré avec lequel les fusibles peuvent être retirés et insérés (Fig.). La trousse de secours se trouve à l'intérieur de la face avant de l'appareil.
procédure
ATTENTION !
L'utilisation de l'appareil nécessite la connaissance des consignes de sécurité et du guide de démarrage rapide. C'est pourquoi :
Lisez attentivement les consignes de sécurité et le guide de démarrage rapide avant de commencer tout travail. La condition de base pour travailler en toute sécurité est le respect de toutes les consignes de sécurité et l'action prudente d'un personnel spécialisé qualifié afin de prévenir les accidents impliquant des blessures corporelles et des dommages matériels.
Refroidissement et arrêt
- Sur l'écran de base, appuyez sur le bouton de fonction (
).- L'appareil refroidit jusqu'à ce que la température soit inférieure à la température de refroidissement. L'appareil s'éteint ensuite.
- Arrêter l'interrupteur principal (QS 1), débrancher le connecteur réseau.
Façade ouverte
- Ouvrez la porte avant et rabattez complètement la façade vers le bas en desserrant les deux vis Torx.
- Retirez le capot de protection du boîtier électrique en retirant les vis Torx.
Remplacer la pièce de rechange
ATTENTION !
Remplacez un fusible défectueux par un nouveau fusible présentant les mêmes caractéristiques techniques. Un fusible incorrect peut endommager ou mal fonctionner l'équipement.
REMARQUEZ !

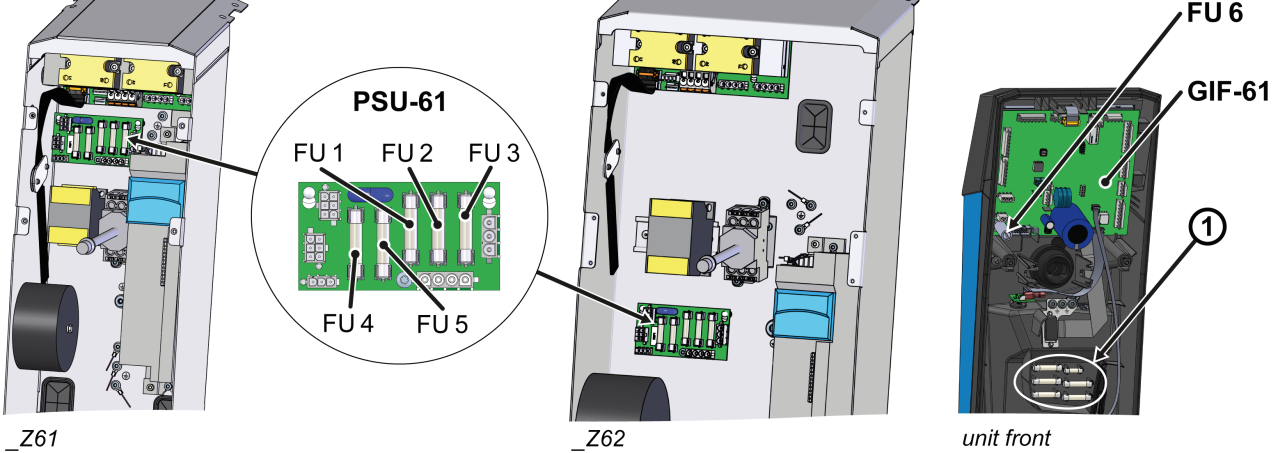

Les fusibles de rechange se trouvent à l'intérieur de la face avant de l'appareil (fig. → ①).
- Utilisez l'outil auxiliaire pour changer le fusible de la carte d'alimentation (PSU-61) et/ou de la carte d'appareils (GIF-61).
Fermer le front
- Installez le capot de protection autour du boîtier électrique et fixez-le à l'aide de vis Torx.
- Repliez l'avant et fixez 2 vis Torx.
Fonction de vérification
- Brancher le connecteur réseau et l'interrupteur pour allumer l'interrupteur principal (QS 1).
-
Allumer l'appareil à l'aide du bouton E/S (
), vérifier l'étanchéité et le fonctionnement de l'appareil.
REMARQUEZ !
Si le fusible saute à nouveau, contactez la représentation nationale de HB-Therm.
-
Mettre l'appareil darrest à l'aide du bouton I/O ().
- L'appareil s'éteint et, si nécessaire, est refroidi et sans pression.
- Arrêter l'interrupteur principal (QS 1).
