T29214 : Équipement supplémentaire_ZE
objectif
Modernisation d'équipements ZE supplémentaires
qualification
personnel spécialisé
matières

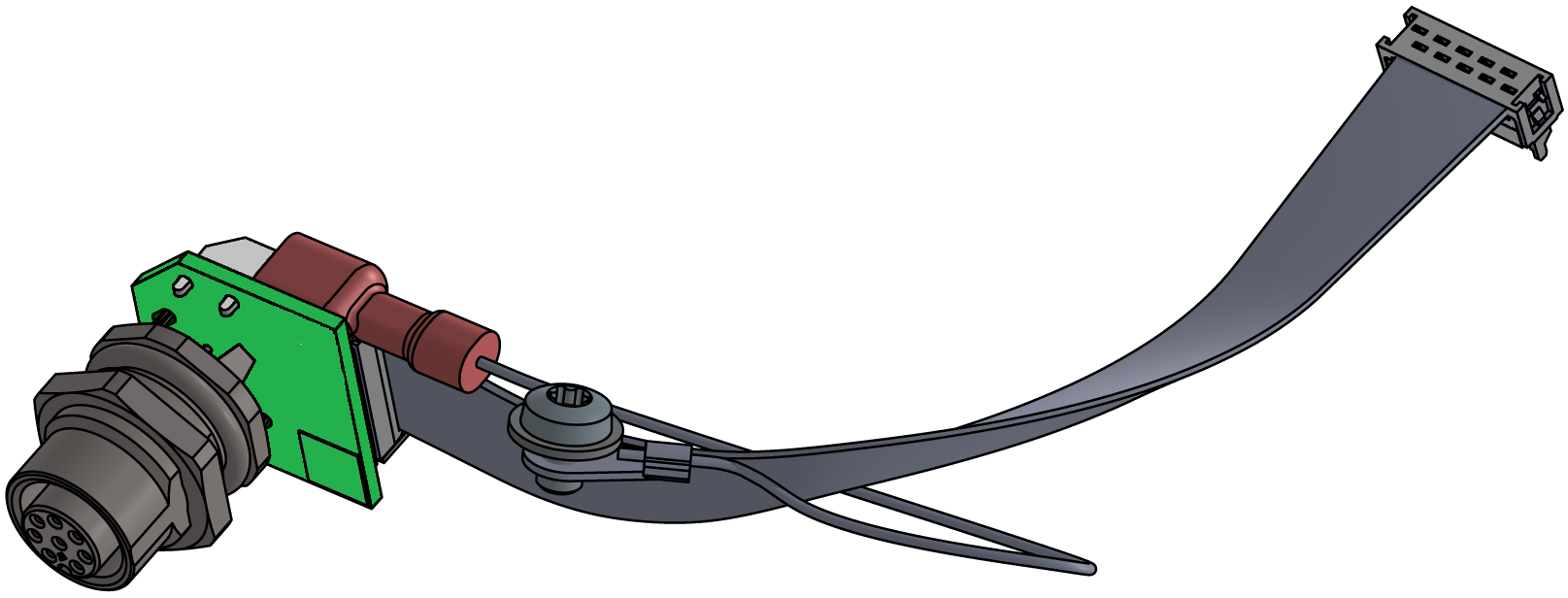

| Pos. | Désignation | Article | T29214 |
| 01 | Platine ZE-61 | T28578 | 1 |
| 02 | câble plat 10-pol. | T28845 | 1 |
| 03 | Draht GNYE | L0708 | 1 |
| 04 | disque de serrage | T14219-4 | 1 |
| 05 | vis M4x6 | B3061615 | 1 |
| 06 | connecteur M12, 8-pol. | T26321 | 1 |
| 07 | plaque signalétique | T19277 | 3 |
Matériau requis
- Tournevis Torx taille 20
- Clé à anneaux, taille 18
procédure
ATTENTION !
L'utilisation de l'appareil nécessite la connaissance des consignes de sécurité et du guide de démarrage rapide. C'est pourquoi :
Lisez attentivement les consignes de sécurité et le guide de démarrage rapide avant de commencer tout travail. La condition de base pour travailler en toute sécurité est le respect de toutes les consignes de sécurité et l'action prudente d'un personnel spécialisé qualifié afin de prévenir les accidents impliquant des blessures corporelles et des dommages matériels.
Refroidissement et arrêt
- Sur l'écran de base, appuyez sur le bouton de fonction (
).- L'appareil refroidit jusqu'à ce que la température soit inférieure à la température de refroidissement. L'appareil s'éteint ensuite.
- Arrêter l'interrupteur principal (QS 1), débrancher le connecteur réseau.
Façade ouverte
- Ouvrez la porte avant et rabattez complètement la façade vers le bas en desserrant les deux vis Torx.
Rétrofit
- Débranchez le connecteur aveugle de la connexion appropriée à l'équipement optionnel. Cela n'est plus nécessaire.

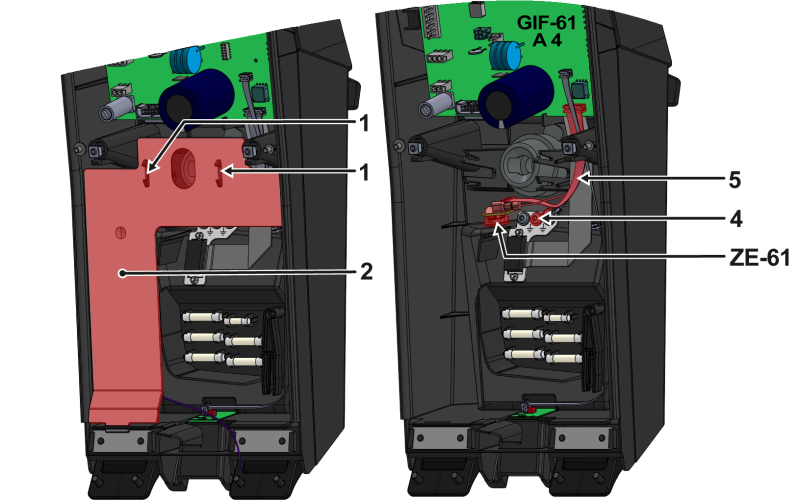

- Pressez les sangles de fixation (①) ensemble et retirez le cache-câble (②).
- Passez la planche (ZE-61, T28578) depuis l'intérieur de la face avant à travers l'ouverture « ZE » et fixez-la de l'extérieur à l'aide de l'écrou hexagonal.
- Retirez d'abord l'écrou hexagonal du connecteur de la carte ZE-61.
- Connectez la connexion à la terre (L0708) à l'aide d'une prise plate à la carte (ZE-61).
- Fixez la connexion à la terre (L0708) à la plaque de mise à la terre (④) à l'aide d'un disque de serrage et d'une vis.
- Assurez-vous que les branchements sont correctement branchés (voir le schéma électrique).
- Branchez le câble plat (⑤) aux cartes ZE-61 et GIF-61 (A_4, emplacement X23).
- Insérez le cache-câble (②) dans les évidements appropriés.
- Assurez-vous que les clips de fixation (①) sont bien en place.
Fermer le front
- Repliez l'avant et fixez 2 vis Torx.
- Placez les nouvelles plaques signalétiques sur la paroi arrière et sur le côté intérieur de la porte avant de l'appareil.
- Fermer la porte d'entrée.
Fonction de vérification
- Brancher le connecteur réseau et l'interrupteur pour allumer l'interrupteur principal (QS 1).
- L'initialisation démarre et reconnaît l'équipement optionnel.
- L'initialisation démarre et reconnaît l'équipement optionnel.
- Vérifiez que l'équipement optionnel a été reconnu. Appuyez sur le champ d'état (
) pour ouvrir le système d'informations. Le système d'information affiche les informations de l'appareil et les équipements auxiliaires disponibles.- Si l'équipement optionnel n'est pas affiché, vérifiez tous les connecteurs et redémarrez l'appareil.
- Vérifiez le fonctionnement en connectant une sonde externe (voirSonde externe).
- Arrêter l'interrupteur principal (QS 1).
