svrha

Zamjena rotora pumpe

kvalifikacija

stručno osoblje

Materijal

Pos.OznakaArtikliGrof
01

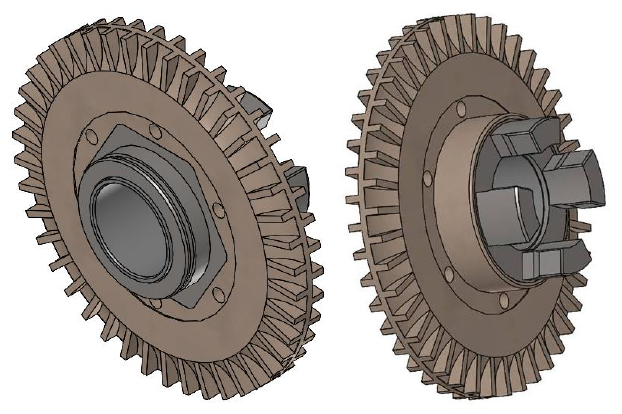

Radno kolo pumpe PEEK 69,6x6,85

T289711
02

grafit Brtva 86,5x81x2,2

T289721

Potrebni materijal

  • Torx odvijač, size 20, 30
  • Ključ otvorenog kraja, size 10, 12
  • Prsten ključ, size 10

postupanje

PAŽNJA!

Rad s uređaj zahtijeva poznavanje sigurnosnih uputa i kratke upute. Zato:

Pažljivo pročitajte sigurnosne upute i kratke upute prije početka bilo kojeg rada. Osnovni uvjet za siguran rad je poštivanje svih sigurnosnih uputa i pažljivo djelovanje kvalificiranog stručno osoblje kako bi se spriječile nesreće koje uključuju tjelesne ozljede i oštećenja imovine.

Opasnost po život zbog magnetskog polja!

Jako magnetsko polje na području magnetski spojene Pumpa može biti opasno po život za osobe s pejsmejkerima. Stoga:
- Pazite da ljudi s pejsmejkerima ne izvode nikakve radovi održavanja koji zahtijevaju demontiranje magnetske spojnice (zamjena glave pumpe, zamjena brtve podijeljene čaše).

NAPOMENA!

U potpuno sastavljenim pumpama magnetska polja u potpunosti su zaštićena okolnim komponentama, tako da nema opasnost ni u mirovanju Ili tijekom rada.

hlađenje i pražnjenje

  • Na osnovni zaslon dodirnite funkcija gumb ().
  • Na osnovni zaslon dodirnite funkcija gumb ().
    • Uređaj se hladi i prazni kalup prije isključivanja.

Provjerite pritisak i uklonite poklopce

  • Odaberite [Prikaz] > [Stvarne Vrijednosti] > [Tlak Sustava].
    • Pritisak sustava mora prikaz 0,0 (± 0,1) bar.
  • Tlak prikazan manometar mora biti 0,0 (+0,3) bar.

  • Ugasiti glavna sklopka (QS 1), izvucite utikač.
  • Uklonite poklopce s uređaj (→Otvorite uređaj).

Zamijenite rezervni dio

  • Uklonite Pumpa i stavite je na ravnu, nemagnetsku površinu za montažu.
    • Ako je potrebno, slijedite dodatne upute u priručniku za rezervne dijelove 'Pumpa'. kliknite ovdje...

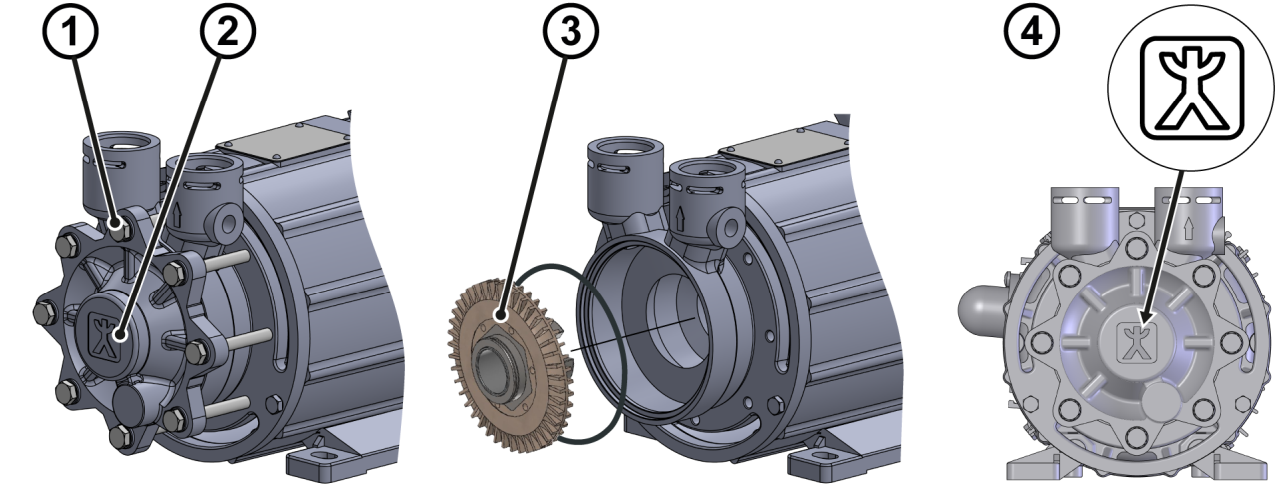

  • Uklonite poklopac Kućišta s 8 šesterokutnih vijaka ①.
  • Uklonite vijke i poklopac Kućišta ②
  • Uklonite rotor pumpe s keramičke osovine ③
    • Ako je potrebno, upotrijebite tegljač. Za više informacije obratite se HB-Therm.

NAPOMENA!

Trčanje i brtvljenje površina mora biti čista i bez zagađivača. Oštećene grafitne brtve treba zamijeniti ako je potrebno (dostupno kao opcija).

Provjerite nepropusnost i funkcija

  • Spojite utikač i prekidač uključivanje glavna sklopka (QS 1).
  • Uključivanje uređaj pomoću I/O gumba (), provjerite nepropusnost i funkcija uređaj.
    • Opcionalno koristite HB-TP tester za provjera kvalitete.
  • Resetiranje interval održavanja komponenata. Kliknite ovdje...

ugasiti i instalirajte poklopce

  • Isključiti uređaj pomoću I/O gumba ().
    • Uređaj se isključuje i, ako je potrebno, hladi se i rastlačeno.
  • Ugasiti glavna sklopka (QS 1).
  • Ponovno pričvrstite poklopce s uređaj (→Otvorite uređaj).
