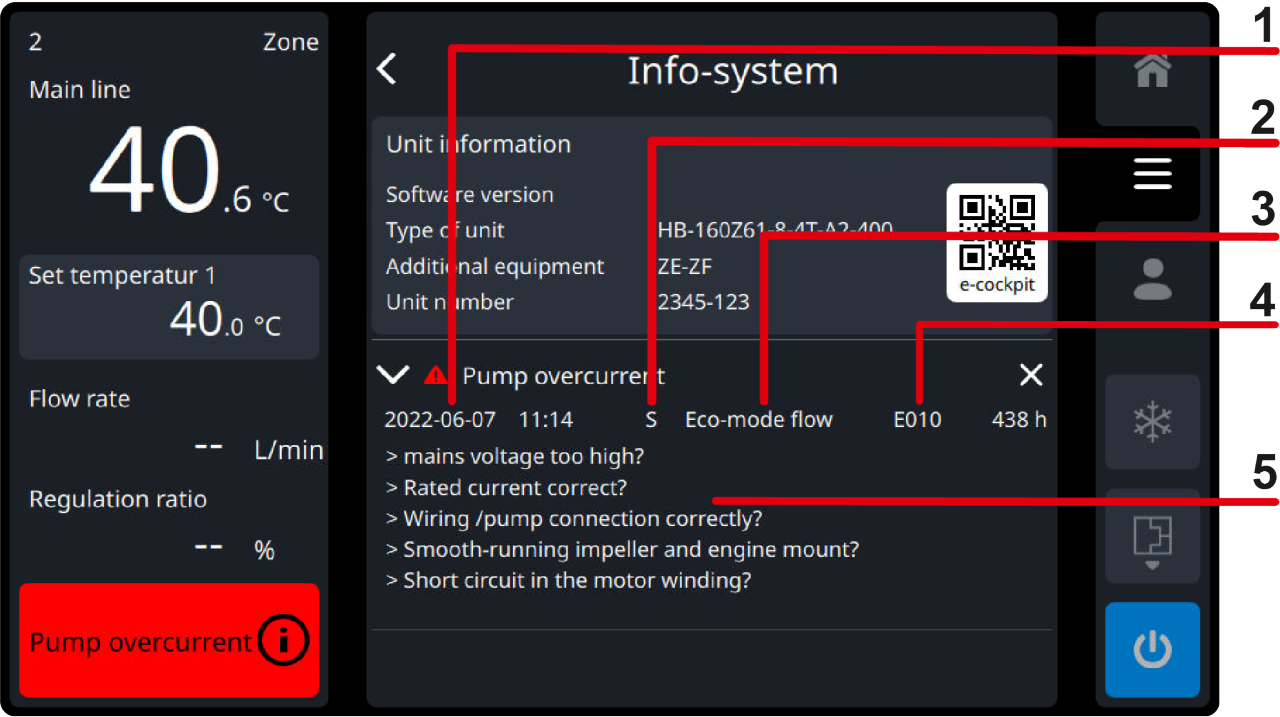

U nadolazećoj poruci o grešci prikazuju se sljedeće informacije:

Datum/vrijeme (1)točno vrijeme u vrijeme kada je došlo do kvara
Vrsta alarm (2)

S= Alarm sustava (nadzor rada, nadzor funkcija, kvar komponente)

G= Alarm granične vrijednost (nadzor temperature, nadzor protok)

W= Upozorenje o održavanju (integrirani zahtjev za održavanje)

Način rada (3)Način rada u trenutku kada je došlo do kvara

ID (4)

ID kvara
Pomoć (5)Tekst pomoći za alarm s mogućim uzrocima kvara

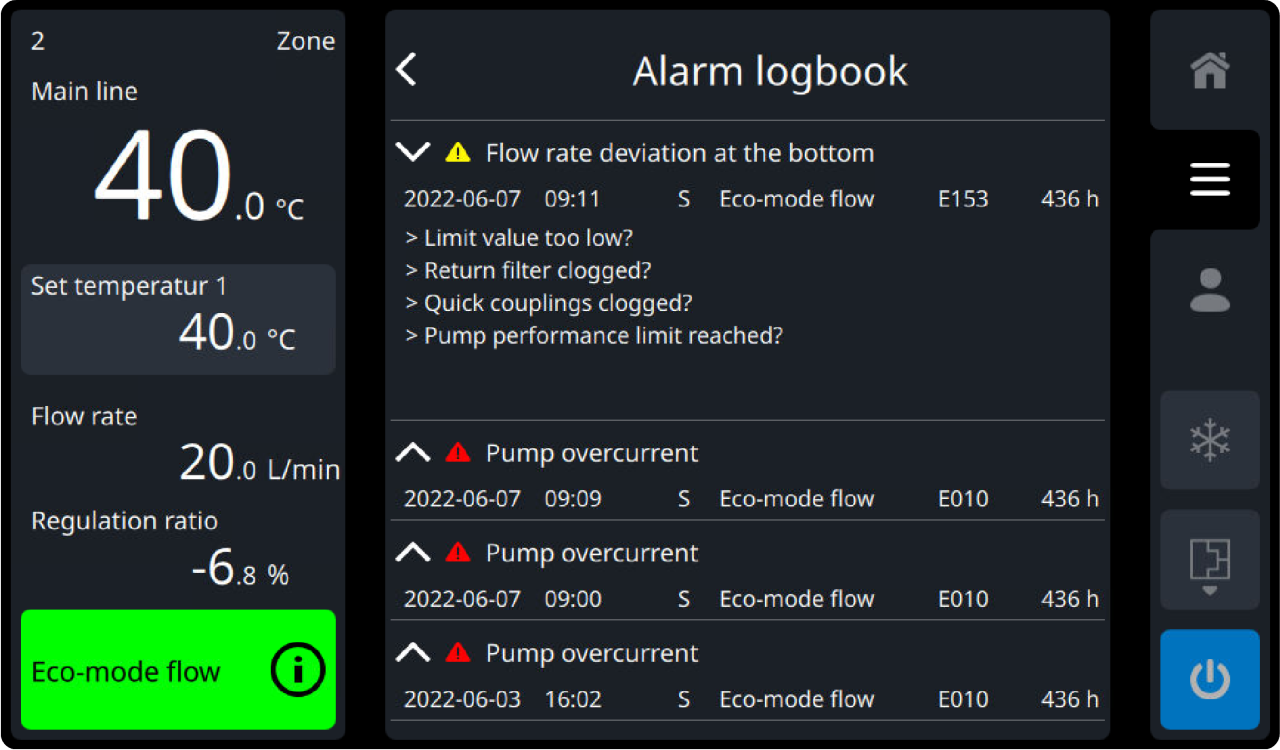

Pregled poremećaja

Posljednjih 100 poruka o greškama koje su se dogodile mogu se prikazati na sljedeći način:

  1. Na početnom osnovni zaslon dodirnite tipka izbornika
  2. Odaberite [Dnevnik Alarma]
  3. Odaberite željenu poruku o grešci

  4. Dodirnite gumb () da biste otvorili i prikazali poruku o grešci

BILJEŠKA!

Poruke o greškama razvrstavaju se prema vremenu kada je došlo do kvara (posljednja greška na vrhu).

puštanje u rad nakon što je kvar riješen

Nakon ispravljanja kvara, potrebno je izvršiti sljedeće korake za ponovno pokretanje:

  1. resetiranje uređaji za zaustavljanje u nuždi.
  2. Priznajte grešku dodirom na gumb () ili prevlačenjem ulijevo
  3. Pobrinite se da nema ljudi u opasnom području.
  4. Pokrenite uređaj u skladu s uputama u Vodiču za brzi početak. Kliknite ovdje za brzi vodič.

Tablica poremećaja

ID kvara
(razina upozorenja)
PerturbacijaMogući uzrok

E010 (33)

nadstruja crpke

  • Linijski napon previsok?
  • Nazivna struja točna?
  • Priključak ožičenja/pumpe ispravan?
  • Glatki kotač i nosač motora?
  • Kratki spoj u namotavanju motora?

E012 (33)

ZSM nadstruja Zagrijavanje

  • Grijanje neispravno (kratki spoj)?
  • Linijski napon previsok?

E011 (13)

ZSM podstrujno Zagrijavanje

  • Linijski napon je prenizak?
  • Unplugged kabel ili slomljena linija?
  • Pokrenut termostat za grijanje?
  • Grijanje je neispravno?

E014 (33)

faza nedostaje pretvarač frekvencije

  • Ugašen osigurač FU 1, FU 2 ili FU 3?
  • Faza L1, L2 ili L3 prekinuta?
  • Kabel X105 isključen, slomljen kabel ili loš kontakt između kabela i pretvarač frekvencije?

E014.1 (33)

Faza nedostaje L1
  • Faza L1 prekinuta?
  • Je li ožičenje ZSM-61 ispravno?
  • ZSM-61 trenutna mjerna ploča je neispravna?

E016 (33)

Pogreška pretvarača frekvencije

  • Zapišite kod pogreške iz pretvarač frekvencije i obratite se svom HB-Therm zastupništvo u zemlji!

E016.1 (3)

Pogreška pretvarača frekvencije

  • Zapišite kod pogreške iz pretvarač frekvencije i obratite se svom HB-Therm zastupništvo u zemlji!

E017 (35)

Pogreška poluvodičkog releja ZSM

  • Relej čvrstog stanja neispravan (kontakt se ne zatvara)?
  • ZSM-61 trenutna mjerna ploča je neispravna?

E018 (30)

ZSM unutarnja pogreška

  • Zamijenite ploču za mjerenje struje ZSM-61

E020 (5)

ograničenje temperature

  • Regulacija na eksterni osjetnik senzoru?
  • Kapacitet hlađenja nedovoljan?
  • Teški preokret (optimiziranje kontrolnih parametara)?
  • Postavite graničnu temperaturu prenisko?
  • Uređaj je izravno isključen iz Mrežni napon tijekom grijanje (Glavna sklopka ISKLJ, prekid napajanja)? → Pozadinske informacije
  • Kontrola hladnjaka je neispravna?
  • Temperaturni senzor pogrešno kalibriran?
  • Senzor temperatura je neispravan?

E021 (33)

nadtemp. Cirkulacije

  • Neadekvatan Kapacitet hlađenje?
  • Uređaj je izravno isključen iz Mrežni napon tijekom grijanje (Glavna sklopka ISKLJ, prekid napajanja)? → Pozadinske informacije
  • Je li ograničivač temperature neispravan u Polaz. Vod ST 1?
  • Temperaturni senzor pogrešno kalibriran?
  • Senzor temperatura je neispravan?

E022 (30)

pucanje osjetnika polaznog voda

  • Kabel X33.1 isključen, prekid kabela ili loš kontakt između kabela i ploče uređaj GIF-61?
  • BT 1 senzor temperature je neispravan?
  • GIF-61 uređaj ploča neispravan?

E023 (30)

pucanje osjetnika povrat. Voda

  • Kabel X33.2 isključen, prekid kabela ili loš kontakt između kabela i ploče uređaj GIF-61?
  • BT 2 temperaturni senzor neispravan?
  • GIF-61 uređaj ploča neispravan?

E024 (10)

pucanje osjetnika eksterno

  • Senzor temperatura isključen eksterno ili neispravan?
  • Kabel X23 isključen, prekid kabela ili loš kontakt između kabela i ploče uređaj GIF-61?
  • ZE-61 ploča eksterni osjetnik neispravna?
  • GIF-61 uređaj ploča neispravan?

E025 (10)

Kompenzacija loma senzora eksterno

  • ZE-61 ploča eksterni osjetnik neispravna?
  • GIF-61 uređaj ploča neispravan?

E026 (10)

pucanje osjetnika rashladnika

  • Kabel X36.1 isključen, prekid kabela ili loš kontakt između kabela i ploče uređaj GIF-61?
  • BT 6 senzor temperature neispravan?
  • GIF-61 uređaj ploča neispravan?

E030 (20)

Previsok tlak sustava

  • Odvod vode blokiran?
  • YV 1 ventil za odzračivanje prljav ili neispravan?
  • Pritisak odvoda previsok?
  • BP 1 osjetnik tlaka pogrešno kalibriran?
  • BP 1 osjetnik tlaka je neispravan?

E031 (33)

Prenizak tlak sustava

  • Opskrba vodom i minimalni tlak na raspolaganju?
  • Zaslon filtra (3) začepljen u ulazu rashladna voda
  • Jesu li brze spojnice korištene zatvorene ili začepljene?
  • Propuštanje ili pucanje crijeva?
  • YV 1 ventil za odzračivanje curi?
  • pumpa za povišenje tlaka autoceste M 2 je neispravna?
  • BP 1 osjetnik tlaka pogrešno kalibriran?
  • BP 1 osjetnik tlaka je neispravan?

E032 (33)

pucanje osjetnika tlaka BP 1

  • Kabel X31.1 isključen, prekid kabela ili loš kontakt između kabela i ploče uređaj GIF-61?
  • BP 1 osjetnik tlaka je neispravan?
  • GIF-61 uređaj ploča neispravan?

E033 (33)

pucanje osjetnika tlaka BP 2

  • Kabel X31.2 isključen, prekid kabela ili loš kontakt između kabela i ploče uređaj GIF-61?
  • BP 2 osjetnik tlaka je neispravan?
  • GIF-61 uređaj ploča neispravan?

E034 (33)

Tlak polaznog voda previsok
  • Ograničivač tlaka protoka postavljen je prenisko
  • zadana vrijednost temperature previsoka?
  • Zadana vrijednost protok previsoka?
  • Je li provratna linija filter začepljen?
  • Vanjska cirkulacija začepljena?
  • Senzor Tlak pogrešno kalibriran, začepljen ili neispravan?
  • Je li postignuta minimalna brzina Pumpe?
  • Je li temperatura u Polaz. Vod i/ili Povrat. Vod previsoka?

E035 (33)

pucanje crijeva
  • Propuštanje ili pucanje crijeva?

E036 (10)

pucanje osjetnika tlaka BP 3

  • Kabel X31.3 isključen, prekid kabela ili loš kontakt između kabela i ploče uređaj GIF-61?
  • BP 3 osjetnik tlaka je neispravan?
  • GIF-61 uređaj ploča neispravan?

E037 (10)

ograničenje brzine

  • broj okretaja Pumpa je ograničen tako da tlak Polaz. Vod ne prelazi zadanu graničnu vrijednost tlaka protok.
  • Ograničivač tlaka protoka postavljen prenisko?

E041 (33)

trajanje prvog punjenja prekoračeno

  • Opskrba vodom dostupna?
  • Veze ispravno pričvršćene?
  • Mrežni tlak vode prenizak?
  • Veliki vanjski zapremina? (→ Priznajte grešku i ponovno pokrenite)
  • Propuštanje ili pucanje crijeva?

E042 (33)

volumen punjenja premašen

  • Ima li curenja?
  • YV 1 ventil za odzračivanje curi?

E045 (33)

Rež.rada zaust.cur poremećen
  • Propuštanje je preveliko?
  • Nekoliko propuštanja?
  • Je li pad tlaka u krugu vode sustava prevelik?

E050 (33)

protok je nula

  • Vanjski ventil zatvoren?
  • Integrirani provratna linija filter (3.1) ili vanjski filter začepljen?
  • Da li M 1 Pumpa isporučuje medij za prijenos topline?

E051 (33)

Nevažeći protok

  • Neadekvatno odzračivanje?
  • Je li provratna linija filter začepljen? → Pozadinske informacije
  • Isparavanje u unatrag zbog malog presjeka? → Pozadinske informacije
  • Kabeli pretvarača zvuka X53.1 i X53.2 isključeni ili loš kontakt na konektorima?
  • Zvučni pretvarač je neispravan?
  • GIF-61 uređaj ploča neispravan?

E052 (33)

GIF-DMS komunikacijska pogreška
  • GIF-61 uređaj ploča neispravan?

E060 (33)

GIF-USR komunikacijska pogreška

  • GIF-61 uređaj ploča neispravan?
  • Upravljačka ploča-USR-61 neispravan?

E061 (33)

Neuspjeh u komunikaciji Flow

  • Upravljački kabel HB priključen?
  • HB upravljački kabel je neispravan?
  • USR-61 upravljačka ploča je neispravna?
  • Kontrolna ploča DFM-51/52 neispravna?

E062 (13)

Upravljački kabel izvučen
  • Upravljački kabel spojen?
  • Upravljački kabel je neispravan?
  • Nedostaju mostovi u upravljačkom kablu?

E065 (33)

komunikacija ometena FU

  • X100/X202 kabel između pretvarač frekvencije U 1 i PSU-61 Napajanje odbora unplugged, slomljena kabel ili loš kontakt na konektorima?
  • X216/X312 kabel između pretvarač frekvencije U 1 i ZSM-61 trenutne mjerne ploče isključen, slomljen kabel ili loš kontakt na konektorima?
  • KM 1 glavni kontaktor
  • U 1 pretvarač frekvencije neispravan?
  • GIF-61 uređaj ploča neispravan?

E066.n (30)

komunikacija ometena ZSM

  • Kabel X310/X41 isključen između ZSM-61 trenutne mjerne ploče i ploče uređaj GIF-61, slomljenog kabela ili lošeg kontakta na konektorima?
  • ZSM-61 trenutna mjerna ploča?
  • GIF-61 ploča uređaj?

E067 (33)

Premala brzina pumpe

  • Provjerite tip uređaja u informacijskom sustavu s informacije tipskoj ploči
  • U 1 pretvarač frekvencije neispravan?
  • M 1 motor pumpe je neispravan?

E068 (13)

Nema veze Gate-6
  • Mrežni kabel spojen?
  • Mrežni kabel je neispravan?

E069 (13)

Pronađeno je više Gate-6
  • Postoji svibanj biti samo jedan Gate-6 dostupan na istoj mrežni.

E072 (11)

sukob udaljene adrese
  • U mrežni je pronađeno nekoliko Thermo-6 uređaji s istom adresom daljinskog upravljača.
  • Provjerite adrese daljinskog upravljača i riješite sukob adrese.

E073 (11)

sukob adresa Flow
  • Pronađeno je nekoliko mjerača protok s istom identifikacijom i istim raspon adresa.
  • Provjerite raspon ID i adresa i riješite sukob adrese.

E075 (13)

nadtemperatura Gate-6

  • okolišna temperatura previsoka?

E079 (3)

Baza podataka je neispravna
  • Povijesna baza Podaci je neispravna. Podaci se više ne mogu spremati, prikazivati ili izvoziti. Sustav se mora ponovno pokrenuti kako bi se riješio problem. U tom se procesu baza podataka automatsko briše i ponovno stvara.
  • Ponovo pokrenite sustav da biste ispravili pogrešku (isključite/uključite Glavna sklopka).
  • Za analizu pogrešaka izvezite analiza podataka nakon ponovnog pokretanja sustava i pošaljite ih svom zastupništvo u zemlji.

E080 (10)

podstruja koračni motor KV 1

  • Kabel X32.1 isključen, prekid kabela ili loš kontakt između kabela i ploče uređaj GIF-61?
  • M 3 koračni motor neispravan?
  • GIF-61 uređaj ploča neispravan?

E081 (10)

podstruja koračni motor KV 2

  • Kabel X32.2 isključen, prekid kabela ili loš kontakt između kabela i ploče uređaj GIF-61?
  • M 4 koračni motor neispravan?
  • GIF-61 uređaj ploča neispravan?

E082 (30)

Nadstrujni koračni motor KV 1

  • M 3 koračni motor je neispravan (kratki spoj)?
  • GIF-61 uređaj ploča neispravan?

E083 (30)

Nadstrujni koračni motor KV 2

  • M 4 koračni motor neispravan (kratki spoj)?
  • GIF-61 uređaj ploča neispravan?

E087 (13)

Premala brzina ventilatora

  • Kabel X24 isključen, slomljen kabel ili loš kontakt između kabela i ploče uređaj GIF-61?
  • Ventilator EV 1 je neispravan?
  • Ventilator EV 1 blokiran?
  • GIF-61 uređaj ploča neispravan?

E088 (33)

KM 1 glavni kontaktor kontrola

  • Kabel X51.2 isključen, slomljen kabel ili slab kontakt između glavni kontaktor i ploče uređaj GIF-61?
  • KM 1 glavni kontaktor neispravan?
  • GIF-61 uređaj ploča neispravan?

E089 (13)

nadtemperatura električnog dijela
  • Je li podloga za filtriranje (28) prljava na dnu uređaj?
  • EV 1 ventilator neispravan?
  • Okolišna temperatura previsoka?
  • GIF-61 uređaj ploča neispravan?

E095 (33)

Pogreška ažuriranja GIF-a
  • GIF-61 uređaj ploča neispravan?

E096.n (33)

Pogreška ažuriranja ZSM
  • ZSM-61 trenutna mjerna ploča je neispravna?

E097 (33)

Soft-/hardver nekompatibilan
  • Softver nije kompatibilan s hardverskom verzijom GIF-61.
  • Ažurirajte softver na najnoviju verziju
  • Najnoviji softver možete kupiti putem mobilne aplikacije e-cockpit ili od zastupništvo u zemlji HB-Therm.

E098 (33)

Soft-/hardver nekompatibilan
  • Softver nije kompatibilan s verzijom hardvera ZSM-61.
  • Ažurirajte softver na najnoviju verziju
  • Najnoviji softver možete kupiti putem mobilne aplikacije e-cockpit ili od zastupništvo u zemlji HB-Therm.

E099 (31)

Neispravna konfiguracija
  • Odaberite [servis] > [Konfiguracija]. Konfiguracija se mora provesti u skladu s informacije na pločici tipa uređaja. Pristup je putem koda "1.2".

E100 (03)

Digitalna tajna blizanaca ne postoji
  • Nije otkriven "UnitSecret". "UnitSecret" je uobičajena tajna USR-61 kontrolera i digitalnog blizanca. Mora se podudarati s dostupnim uslugama i značajkama temeljenim na oblaku. Rad uređaja je još uvijek moguć. Da biste zaustavili prikazivanje poruke upozorenja, učinite sljedeće:
  • Zapišite broj uređaja i obratite se svom HB-Therm zastupništvo u zemlji. Digitalno ćete dobiti šifriranu datoteku za zahvaćeni uređaj.
  • Spremite datoteku na USB pogon i spojite je na zahvaćeni uređaj.
  • U izborniku [Spremi/učitaj] odaberite [Uvoz configurationdata] parametar. Šifrirana datoteka je uvezena.
  • Ako je uvoz uspješan, poruka upozorenja više se neće prikazivati nakon ponovnog pokretanja.

E120 (10)

Odstupanje temperatura na vrhu
  • Neadekvatan Kapacitet hlađenje (opskrba vodom za hlađenje)?
  • Granična vrijednost parametra (gornja zad./tren. Odstupanje) postavljena prenisko?
  • Parametri regulacije (P, I, D) nisu postavljeni optimalno?
  • Kontrola grijanja je neispravna?

E121 (10)

Odstupanje temperatura ispod
  • Nedovoljan kapacitet Zagrijavanje?
  • Granična vrijednost parametra (donja zad./tren. Odstupanje) postavljena previsoko?
  • Parametri regulacije (P, I, D) nisu postavljeni optimalno?
  • Je li ventil rashladna voda curi?

E122 (10)

provr./glavna razlika
  • Protok premalen?
  • Granična vrijednost parametra (razlika natrag/naprijed) postavljena prenisko?

E124 (13)

odstupanje temperaturne razlike
  • Granična vrijednost parametra (zad./tren. Odstupanja razlika) postavljena prenisko?
  • Je li provratna linija filter začepljen?
  • Brze spojnice zatvorene ili začepljene?
  • Kalup za alat začepljen?
  • Postignuta granica performansi Pumpa (povećati temperaturnu razliku u postavljenoj točki)?

E150 (10)

protok prevelik
  • Granična vrijednost (maksimalni protok) postavljena prenisko?

E151 (10)

protok premalen
  • Polaz. Vod (zatvoreni kuglasti ventil)?
  • Je li provratna linija filter začepljen?
  • Ograničenje parametara (minimalni protok) postavljeno previsoko?

E152 (10)

odstupanje protoka gore
  • Granična vrijednost parametra (gornja zad./tren. Odstupanje) postavljena prenisko?
  • Je li postignuto ograničenje performansi Pumpe (povećati Zadana vrijednost protok)?

E153 (10)

odstupanje protoka dolje
  • Granična vrijednost (donja zad./tren. Odstupanje) postavljena prenisko?
  • Je li provratna linija filter začepljen?
  • Brze spojnice zatvorene ili začepljene?
  • Je li postignuta granica performansi Pumpe (smanjiti ciljani protok)?

E201 (13)

Održavanje crpke
  • Interval održavanje za Pumpa je prekoračen.
  • Provjerite Pumpa i izvršite održavanje ako je potrebno
  • Resetiranje interval održavanje nakon održavanja.
  • (Do tada će se ikona upozorenja prikazati na traci kartica standardnog zaslona)

E203.1 (13)

Održavanje grijanja
  • Interval održavanje za Zagrijavanje je prekoračen.
  • Provjerite sustav Zagrijavanje i provesti održavanje ako je potrebno
  • Resetiranje interval održavanje nakon održavanja.
  • (Do tada će se ikona upozorenja prikazati na traci kartica standardnog zaslona)

E204 (13)

Održavanje rashladnika
  • Prekoračen je interval Održavanje rashladnika
  • Provjerite hladnjak i, ako je potrebno, provesti održavanje
  • Resetiranje interval održavanje nakon održavanja.
  • (Do tada će se ikona upozorenja prikazati na traci kartica standardnog zaslona)

E206 (13)

Održavanje filtra za hlađenje vode
  • Prekoračen je interval održavanje filtra za rashladnu vodu.
  • Očistite ili zamijenite filter za hlađenje vode
  • Resetiranje interval održavanje nakon održavanja
  • (Do tada će se ikona upozorenja prikazati na traci kartica standardnog zaslona)

E207 (13)

održavanje provratna linija filter
  • Prekoračen je servisni interval za provratna linija filter.
  • Očistite ili zamijenite provratna linija filter
  • Resetiranje interval održavanje nakon održavanja
  • (Do tada će se ikona upozorenja prikazati na traci kartica standardnog zaslona)

E208 (13)

održavanje ventilator
  • Interval održavanje ventilator je prekoračen.
  • Očistite filter prostirku
  • Provjerite i očistite ventilator
  • Resetiranje interval održavanje nakon održavanja
  • (Do tada će se ikona upozorenja prikazati na traci kartica standardnog zaslona)

E210 (13)

Održavanje ventil punjenje
  • Prekoračen je servisni interval ventil za punjenje.
  • Provjerite ventil i provesti održavanje ako je potrebno
  • Resetiranje interval održavanje nakon održavanja
  • (Do tada će se ikona upozorenja prikazati na traci kartica standardnog zaslona)

E211 (13)

Održavanje ventil za odzračivanje
  • Prekoračen je interval održavanje ventil za odzračivanje za odzračivanje.
  • Provjerite ventil i provesti održavanje ako je potrebno
  • Resetiranje interval održavanje nakon održavanja
  • (Do tada će se ikona upozorenja prikazati na traci kartica standardnog zaslona)

E301 (33)

ventil punjenje nije prepoznat
  • YV 1 magnetska zavojnica je neispravna?
  • X51.4 kabel je neispravan?
  • GIF-61 uređaj ploča neispravan?

E302 (33)

Ventil za odzračivanje nije prepoznat
  • YV 1 magnetska zavojnica je neispravna?
  • X51.3 kabel neispravan?
  • GIF-61 uređaj ploča neispravan?

E310 (33)

Nedostaje napon 15 VAC
  • Kabel X16 od transformatora TC1 do ploče uređaj GIF-61 isključen, slomljen kabel ili loš kontakt?
  • GIF-61 uređaj ploča neispravan?
  • TC 1 transformator je neispravan?

E311, E312, E313, E314 (3)

Napon xx VDC izvan Tolerancije
  • GIF-61 uređaj ploča neispravan?

E315 (33)

GIF-61 ADC temperaturna pogreška
  • Ponovo pokrenite sustav (isključite/uključite Glavna sklopka).
  • ažuriraj softver na najnoviju verziju.
  • GIF-61 uređaj ploča neispravan?

E900.nn (10)

protok premalen
(vanjski mjerač protok)
  • Krvožilni sustav začepljen?
  • Ograničenje parametara (minimalni protok) postavljeno previsoko?
  • Podešavanje ventil nije dovoljno otvoren?

E901.nn (10)

protok prevelik
(vanjski mjerač protok)
  • Ograničenje parametara (maksimalni protok) postavljeno prenisko?

E902.nn (10)

provr./glavna razlika
(vanjski mjerač protok)
  • Alat za prijenos topline je loš oblik?
  • protok premalen?
  • Granična vrijednost parametra (razlika natrag/naprijed) postavljena prenisko?
  • Podešavanje ventil nije dovoljno otvoren?

E903.nn (10)

pucanje osjetnika povrat. Voda
(vanjski mjerač protok)
  • Senzor temperatura isključen, prekid kabela ili loš kontakt između kabela i ploče uređaj DFM-51/52?
  • Senzor temperatura je neispravan?
  • DFM-51/52 uređaj ploča neispravan?

E904.nn (10)

pucanje osjetnika polaznog voda (vanjski mjerač protok
)
  • Senzor temperatura isključen, prekid kabela ili loš kontakt između kabela i ploče uređaj DFM-51/52?
  • Senzor temperatura je neispravan?
  • DFM-51/52 uređaj ploča neispravan?

Pozadinske informacije o mogućim uzrocima grešaka

Uređaj je izravno isključen iz Mrežni napon tijekom grijanje

Uzrok porasta temperature

Temperatura protok naglo raste ako je uređaj bio grijanje u vrijeme kada je isključen (pozitivan stupanj stabilizacije). Bez obzira na to što je uzrokovalo isključivanje (s/bez olakšanja tlaka, pražnjenje kalupa, kvar, Glavna sklopka ISKLJ ili nestanka struje). Ovaj porast temperature je zbog pohranjene energije u sustavu Zagrijavanje. Bez cirkulacije iz toplinski nosač (uređaj isključen), voda u Zagrijavanje apsorbira toplinu iz Zagrijavanje. Takvo ponašanje je fizički određeno i ne može se spriječiti, već samo minimizirati.

Grijanje Thermo-6 uređaji može pohraniti više energije nego kod uređaji Thermo-5, što rezultira višim porastom temperature u protoku.

Ovisno o temperaturi protok pri kojoj je uređaj isključen i koliko je visok Snaga grijanja (pozitivan stupanj stabilizacije bio kada ugasiti, mogu se pojaviti sljedeće poruke o pogrešci:

  • Izlazna poruka o pogrešci E020 (ograničenje temperature)
    • Temperatura protok raste iznad zadane granične temperature +5 K. Nakon uključivanja uređaj, grijanje pokreće tek kada su temperature (Polaz. Vod, Povrat. Vod i, ako je dostupno, eksterno) niže od zadane granične temperature +5 K.
  • Izlazna poruka o pogrešci E021 (krug previsoke temperature)
    • Temperatura protok raste sve dok se ograničivač temperature ST 1 ne aktivira u Polaz. Vod. Uređaj se može ponovno uključivanje samo kada temperatura u Polaz. Vod padne ispod temperature resetiranja ograničenja temperature ST 1.

Moguće mjere

  • Izbjegavanje nekontroliranog isključivanja zbog naglog prekida Napajanje (npr. Glavnim prekidačem ISKLJ)
  • Smanjenje temperature sigurnosnog Hlađenje ili temperature temperatura pražnjenje kalupa:
    • Odaberite [Zadane Vrijednosti ] > [Sigurnosna temperatura Hlađenje].
    • Odaberite [Setting] > [Razno] > [Temperatura pražnjenja Plijesni].
      Kao rezultat toga, uređaj se prvo hladi na zadanu vrijednost prije nego što se isključi ili započne pražnjenje kalupa. Aktivno Hlađenje prije ugasiti uređaj smanjuje pohranjenu energiju u grijanju i na taj način također smanjuje porast temperature u protoku.

Isparavanje u unatrag s malim presjekom

Uzrok isparavanja

Ako je na povratnom priključku ugrađena komponenta (bradavica, spojnica itd.) čiji je unutarnji promjer mali¹, voda može ispariti zbog velike brzine protok. Dobiveni mjehurići pare ometaju Mjerenja protoka. Kao rezultat toga, pojedinačna pogrešna mjerenja mogu se pojaviti do potpunog neuspjeha mjerenja protok.

S Thermo-6 uređaji ova je tema ista kao i kod Thermo-5 uređaji. Međutim, uređaj Thermo-6 ima veću brzinu protok od usporedivog uređaj Thermo-5. Iz tog razloga, većina tih problema nalazi se samo s uređaj Thermo-6.

¹ Promjer treba uzeti u obzir zajedno s protokom. Brzina protok može se izračunati pomoću sljedeće formule:

    • Brzina protoka [m/s] ≈ (protok [L/min] ÷ promjer [mm] 2) × 21

Ako je brzina protok u rasponu od 10 m/s ili više, moguće je isparavanje u Wasseru.

Posebno u slučaju spojnica treba voditi računa da pojam "DNx" ne mora nužno odgovarati unutarnjem promjeru tekuće vode (primjer: samozatvarajuća Hasco spojnica DN9 ima unutarnji promjer od 3-4 mm)! To je često znatno manje. Posebno kod samozatvarajućih spojnica, postoje dodatna suženja zbog ugrađenih kontrolnih ventila.

Korisnici koji testiraju uređaji u servisnom centru pomoću brzih spojnica (mali presjek) i izravnu vezu između Polaz. Vod i unatrag mogli bi promatrati ovo ponašanje (mnoga netočna mjerenja ili ukupni neuspjeh mjerenja protoka).

Prepoznavanje

  • Suženje/male brze spojnice na premotavanju unatrag
  • Mnogi otvori (stvoreni zbog pogrešnih mjerenja mjerenja protoka)
  • Nevažeći alarm protoka (E051)

Moguće mjere

  • Uklonite suženje na Povrat. Vod (preporučeno)
  • Smanjite protok smanjenjem brzina pumpe (ako se uklanjanje suženja ne može provesti)

Isparavanje zbog začepljenog zaslona filtra

Kao i kod "isparavanja u Povrat. Vod s malim presjecima", začepljeni zaslon filtra također može dovesti do vrlo visokih protok. Scenarij je isti..

Prepoznavanje

  • s dodatnom ZF opremom: održavanje filtarskog zaslona > 100%

Moguće mjere

  • Očistite zaslon filtra na Povrat. Vod
  • Skratite interval održavanje (bez dodatne ZF opreme):
  • Odaberite [Servis] > [Parametar] > [Održavanje] > [Filter za povratak] > [Ograničenje Faktora Povratnog Filtra]
