cél

Elektromos kontaktor csere (KM 1)

képesítés

Villanyszerelők

Anyag

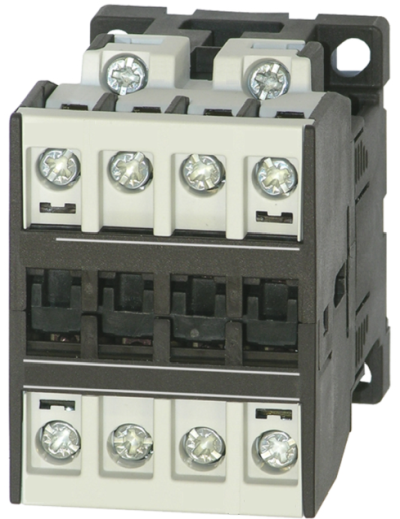

Pos.MegnevezésT24426T24427T24683
01

Schütz K3-10, 24 VAC

1--
01

Schütz K3-18, 24 VAC

-1-
01

Schütz K3-32, 24 VAC

--1

Kötelező anyag

  • Torx csavarhúzó mérete 20
  • Laposfejű csavarhúzó, 3-as méretű

eljárásmód

FIGYELEM!

A készülékkel való munkavégzéshez ismerni kell a biztonsági utasításokat és a rövid leírást. Ezért:

A munka megkezdése előtt figyelmesen olvassa el a biztonsági utasításokat és a rövid leírást. A biztonságos munkavégzés alapvető követelménye az összes biztonsági utasítás betartása és a szakképzett szakszemélyzet gondos intézkedése a személyi sérüléssel és anyagi károkkal járó balesetek megelőzése érdekében.

Lehűtés és kikapcsolása

  • A kezdőképernyőn érintse meg a funció gombot ().
    • A készülék lehűl, amíg a hőmérséklet alacsonyabb, mint a lehűtési hőmérséklet. Ezután a készülék kikapcsol.

  • A főkapcsoló kikapcsolása (QS 1), húzza ki a hálózati csatlakozót.

Nyitott előlap

  • Nyissa ki a bejárati ajtót, és hajtsa le teljesen az elejét a két Torx csavar meglazításával.
  • Távolítsa el az elektromos ház védőburkolatát a Torx csavarok eltávolításával.

Cserélje ki az alkatrészt

MEGJEGYZÉS!

A csere előtt győződjön meg arról, hogy az összes kábeljelölés könnyen olvasható. Szükség esetén címkézze újra a kábeleket. A csatlakozás az adott gép típusa elektromos rajza szerint történik (kattintson ide... ).

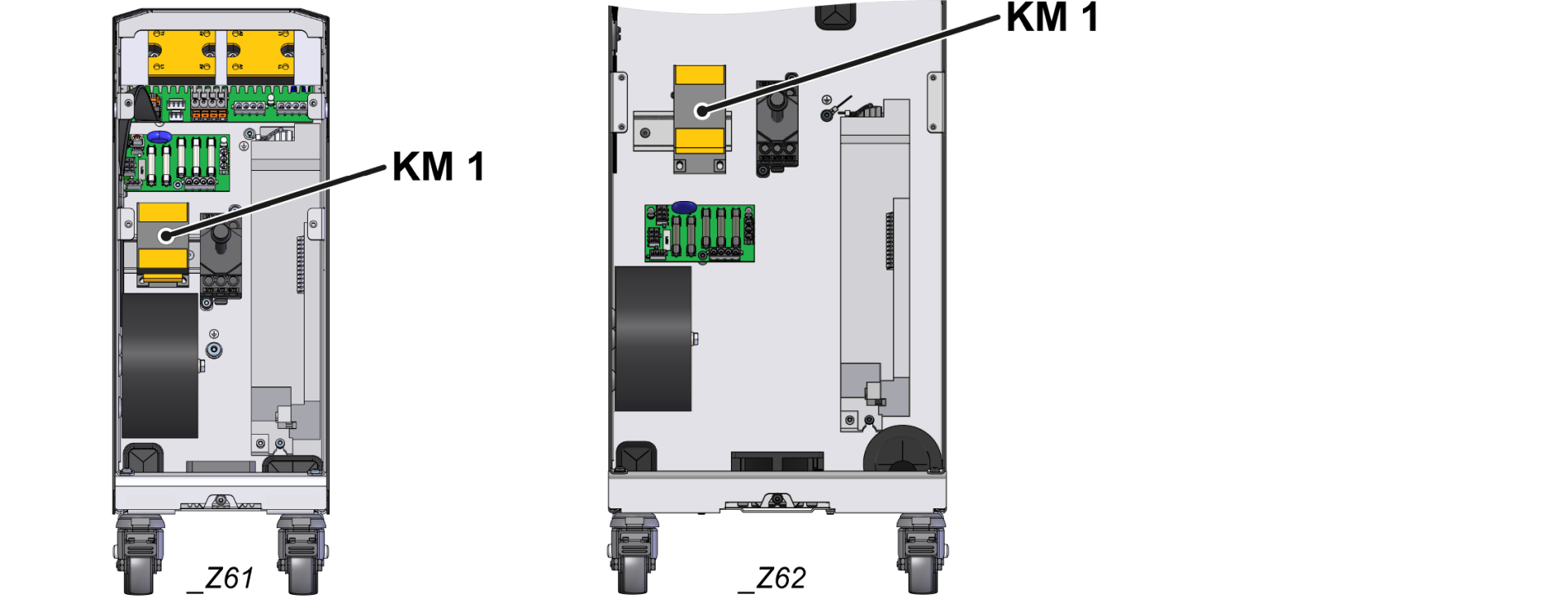

  • Az összes kábel a KM_1 kontaktor csatlakozóiról.
  • Távolítsa el a kontaktort (KM_1) a kalapsínről.
    • Engedje el a kontaktor alján lévő zárat egy réselt csavarhúzóval.
    • Döntse kissé a védőt, és emelje le a kalapsínről.
  • Ellenőrizze, hogy az új kontaktor (KM_1) alkalmas-e a rendeltetésszerű használatra (hasonlítsa össze a műszaki előírásokat).
  • Szerelje be az új kontaktort (KM_1) a kalapsínre.
    • Tartsa a védőt úgy, hogy a zár lefelé nézzen. Helyezze a kalapsínre, és nyomja le, amíg „kattanást” nem hall.
  • Csatlakoztassa a kábelt a megfelelő csatlakozókhoz az elektromos diagramnak megfelelően.
    • Győződjön meg arról, hogy nincs kábelszigetelés elakadva, és hogy a kábel érintkezője sík legyen a csatlakozókamrában.
    • Húzza meg a kábelcsatlakozásokat 10 Nm nyomatékkal.
  • Végezzen vizuális és szakítószilárdsági tesztet.
    • Győződjön meg arról, hogy az összes kábelcsatlakozás biztonságosan van rögzítve és megfelelően gyártva az elektromos séma szerint.

Elöl bezárása

  • Szerelje fel a védőburkolatot az elektromos ház körül, és rögzítse Torx csavarokkal.
  • Hajtsa fel az elejét és rögzítse a 2x Torx csavarokat.

Ellenőrizze a funciót

  • Csatlakoztassa a hálózati csatlakozót és kapcsolja be a főkapcsolót (QS 1).
  • Kapcsolja be a készüléket az I/O gombbal (), ellenőrizze a készülék tömítettségét és működését.
  • A készülék kikapcsolása az I/O gombbal ().
    • A készülék kikapcsol, és ha szükséges, hűtött és nyomásmentes.
  • A főkapcsoló kikapcsolása (QS 1).
