T29257: Kiegészítő berendezések_ZF

cél

A diegészítő felszerelések utólagos felszerelése ZF

képesítés

Szakszemélyzet

Anyag

Szükséges anyag

• Torx csavarhúzó, méret 20, 30
• Nyitott végű csavarkulcs, 11-es méretű
• Kereszt csavarhúzó
• Imbuszkulcs, 5-ös méretű
• Forró levegő fúvó
• Folyadéktömítés (pl. Loctite 620) vagy teflon szalag

eljárásmód

Hűtés és ürítés

• A kezdőképernyőn érintse meg a funció gombot ().
• A kezdőképernyőn érintse meg a funció gombot ().
  • A készülék lehűti és kiüríti a formát, mielőtt kikapcsolja.

Ellenőrizze a nyomást és kapcsolja ki

• A főkapcsoló kikapcsolása (QS 1), húzza ki a hálózati csatlakozót.

Távolítsa el a burkolatokat és nyissa ki az elülső részt

• Távolítsa el a fedeleket a készülékről (→Nyissa meg a készüléket).
• Nyissa ki a bejárati ajtót, és hajtsa le teljesen az elejét a két Torx csavar meglazításával.
• Távolítsa el a teljes felső légcsatorna fedelét. Ehhez csavarja le és távolítsa el a 6 rögzítőcsavart.

A nyomásérzékelő felszerelése

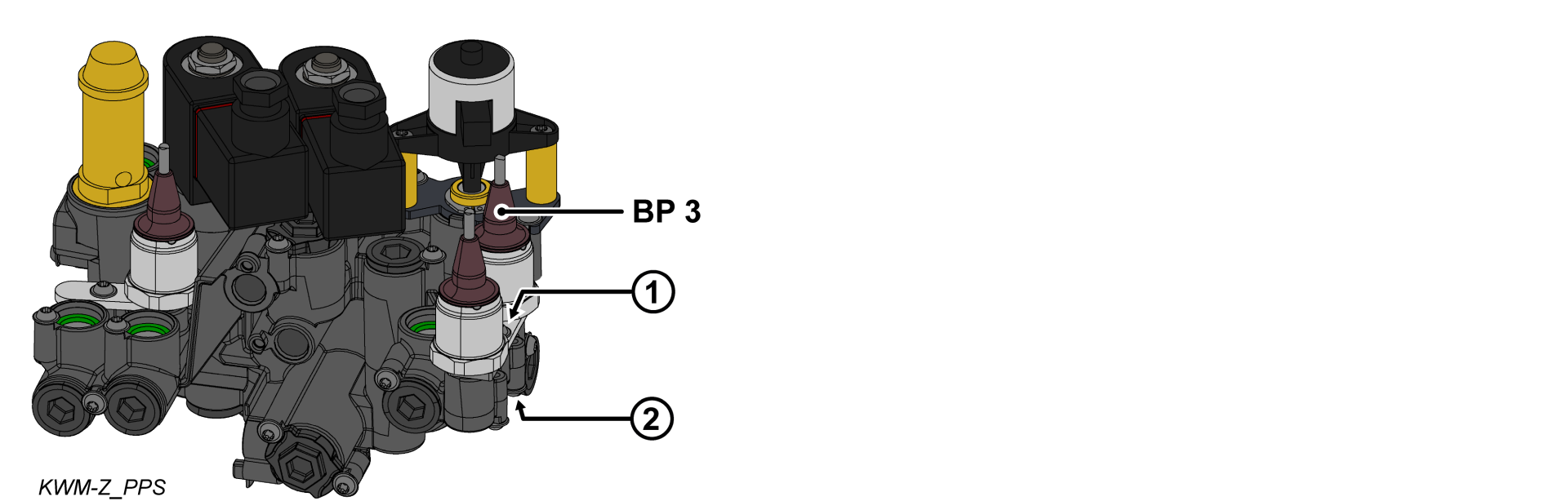

• Távolítsa el a tartót (①) a hűtővíz modulból.
• Szerelje be az O-gyűrűt a nyomásérzékelőre (BP_3).
• Szerelje be a nyomásérzékelőt (BP_3) és a tartót, és rögzítse őket egy rögzítőcsavarral.
  • Műanyag hűtővíz modul (PPS) esetén húzza meg a csavart 2 Nm-rel - ne lépje túl!

Telepítse a hidraulikus csatlakozást

FIGYELEM!

A csavaros csatlakozások menetes tömítőanyaggal vannak lezárva, ezért lassan szabadulnak fel. Ellenkező esetben fennáll annak a veszélye, hogy a csavarcsatlakozás megsérül (pl. A csavarfej letépése). Ezért:

• Ha lehetséges, előzetesen melegítse fel a ragasztóanyagot

• Távolítsa el a hőátadó modul (WTM) tömítőcsavarját.
• Szereljen be egy új csavaros csatlakozást (③) menetes tömítőanyaggal.
• Telepítsen egy új DN3 tömlővezetéket a hűtővíz modul (KWM, ②) és a hőátadó modul (WTM, ③) közé.

• Helyezze vissza a légcsatorna fedelét 6x rögzítőcsavarokkal.

Csatlakoztassa a kábelt és a botot a típuslemezre

• Vezesse és csatlakoztassa a kábelt a nyomásérzékelőből (BP_3) a GIF-61 készülékkártyához.
  • BP_3 → X31.3 (GIF-61)
• Hajtsa fel az elejét és rögzítse a 2x Torx csavarokat.

• Helyezzen új típusú lemezeket a készülék hátsó falára és a készülék bejárati ajtajának belső oldalára.
• A bejárati ajtó bezárása.

Ellenőrizze a kalibrálást

FIGYELEM - A helytelen kalibrálás veszélye!

A helytelen kalibrálás a készülék hibás működését okozhatja. Ezért: ellenőrizze a kalibrálást

• Csatlakoztassa a hálózati csatlakozót és kapcsolja be a főkapcsolót (QS 1).
• Győződjön meg arról, hogy a készülék nyomásmentes. A nyomásmérő által jelzett nyomásnak 0,0 (+0,3) barnak kell lennie.
• Válassza a [Megjelenítés] > [Tényleges értékek] > [Rendszernyomás] lehetőséget.
  • A rendszer nyomása 0,0 (±0,1) bar legyen.
  • Ha az eltérés> 0,1 bar, a nyomásérzékelőt kalibrálni kell.

Kalibrálja a nyomásérzékelőt

Nagyobb lineáris hiba esetén az egyes nyomásérzékelők kalibrálhatók.

• Válassza a [Felhasználói Profil] lehetőséget, és állítsa „Tartásdíj” értékre.
• Válassza a [Szerviz] > [Kalibrálás] > [Nyomás] > [Nyomásérzékelő 3 Ofszet] lehetőséget.
  • Állítsa be ennek megfelelően az eltolást.
• Ismételje meg az ellenőrzési folyamatot.

Ellenőrizze a tömítettséget és a funciót

• Kapcsolja be a készüléket az I/O gombbal (), ellenőrizze a készülék tömítettségét és működését.

A fedelek kikapcsolása és felszerelése

A készülék kikapcsolása az I/O gombbal ().

• A készülék kikapcsol, és ha szükséges, hűtött és nyomásmentes.

• A főkapcsoló kikapcsolása (QS 1).
• Csatlakoztassa újra a fedeleket a készülékről (→Nyissa meg a készüléket).
