T28499: scheda per dispositivi GIF-61

scopo

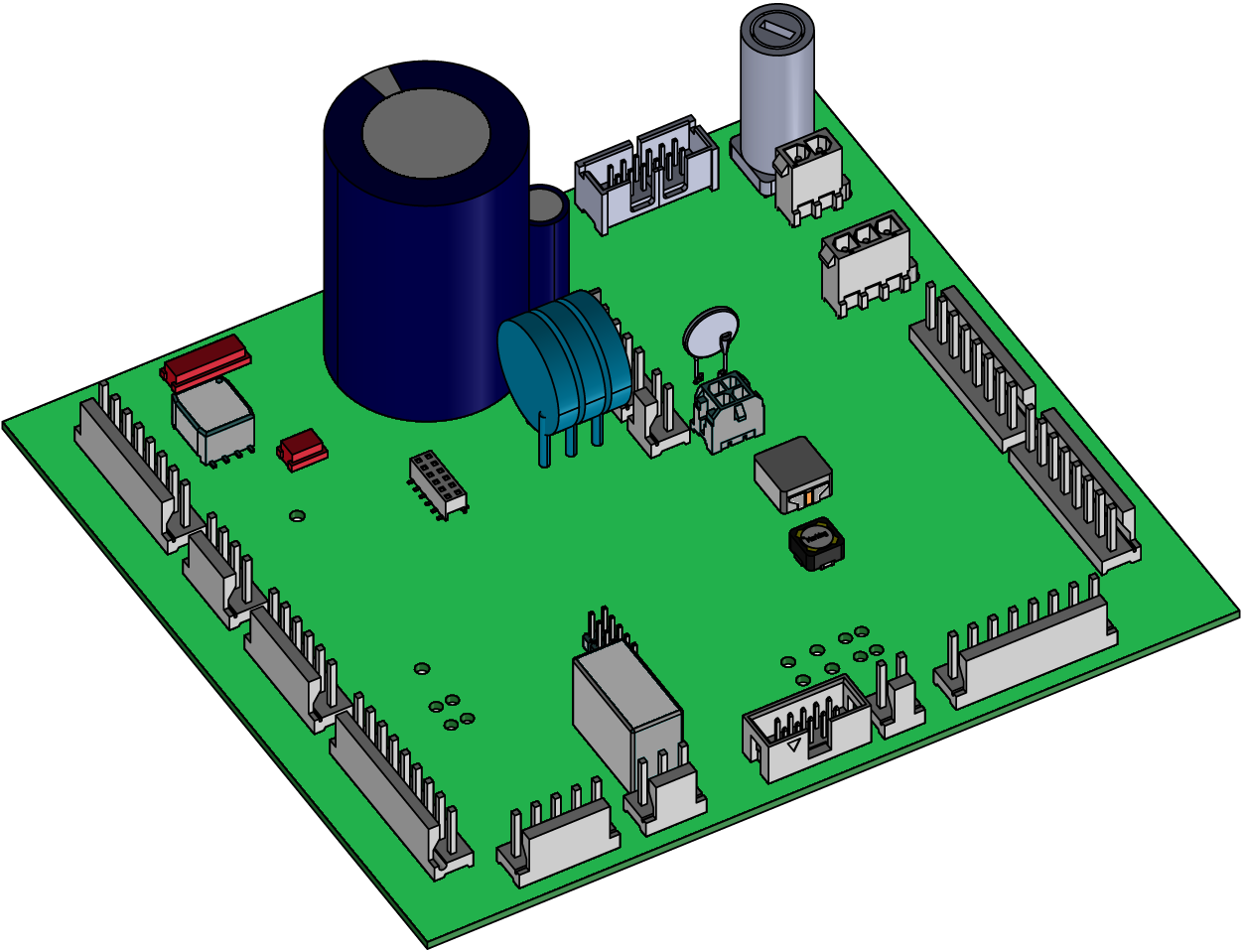

Sostituzione della scheda dell'unità GIF-61 (A 4)
qualificazione
personale specializzato
materiale
| Pos. | Denominazione | Articolo | T28499 |
| 01 | scheda dell'unità GIF-61 | T28499-X | 1 |
Materiale richiesto
- Cacciavite Torx misura 20
Procedura
ATTENZIONE!
L'utilizzo dell'unità richiede la conoscenza delle istruzioni di sicurezza e della guida rapida. Ecco perché:
Leggere attentamente le istruzioni di sicurezza e la guida rapida prima di iniziare qualsiasi lavoro. Il requisito fondamentale per un lavoro sicuro è il rispetto di tutte le istruzioni di sicurezza e l'azione attenta da parte di personale specializzato qualificato per prevenire incidenti che comportano lesioni personali e danni materiali.
NOTA!
I dati di configurazione e calibrazione sono memorizzati sulla scheda dell'unità GIF-61 e vengono quindi persi quando vengono sostituiti.
Raffreddare e disattivare
- Nella schermata di base, toccare il pulsante funzione (
).- L'unità si raffredda finché la temperatura non è inferiore alla temperatura di raffreddamento. L'unità si spegne quindi.
- Disattivare l'interruttore principale (QS 1), staccare la spina di alimentazione.
Parte anteriore aperta
- Apri la porta anteriore e piega completamente la parte anteriore verso il basso allentando le due viti Torx.
Sostituire il pezzo di ricambio

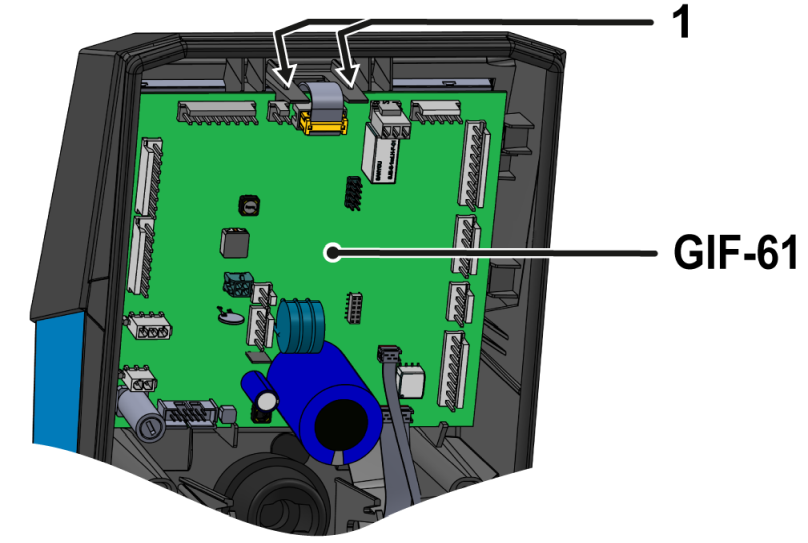

- Rimuovi tutti i connettori sulla scheda dell'unità GIF-61.
- Premere le cinghie di montaggio della scheda del dispositivo GIF-61 (①) verso l'esterno.
- Il circuito stampato può ora essere sollevato.
- Inserire la nuova scheda di unità GIF-61 negli appositi recessi.
- Controllare se le cinghie di montaggio sono bloccate (①).
- Ricollega i connettori alla scheda dell'unità GIF-61.
- Verificare che tutti i connettori siano collegati correttamente.
Chiudi la parte anteriore
- Ripiega la parte anteriore e fissa 2 viti Torx.
accendere l'unità
- Collegare la spina di alimentazione e accendere l'interruttore principale (QS 1).
- L'unità si aggiorna automaticamente il software in base alle esigenze.
NOTA!
Se la configurazione è incompleta, sullo schermo viene visualizzato il messaggio di errore corrispondente. Il messaggio di errore può essere ignorato perché tutti i Dati e il perimetro vengono quindi ripristinati dall'unità.
Dati di ripristino
- Tocca il pulsante del profilo nella
schermata di base. - Seleziona [Profilo Utente]
- Imposta i parametri su «Manutenzione»
- Seleziona [Servizio] > [Configurazione] > [Ripristino Completo]
- L'accesso avviene tramite il codice "1.2. »
Tocca il simbolo di ripristino per ripristinare tutti i dati.
configurazione
- Seleziona [Servizio] > [Configurazione].
- L'accesso avviene tramite il codice "1.2. »
- Riconfigurare l'unità. Durante la configurazione, segui le informazioni sulla targhetta del dispositivo. Sono necessarie le seguenti impostazioni dei parametri:
- numero di unità
- anno di costruzione
- temperatura
- sistema idraulico
- taglia dell'unità del dispositivo
- tipo di riscaldamento
- tipo di pompa
- tipo di raffreddamento
- Tensione di linea (U N)
Calibrare
Pericolo dovuto a una calibratura errata
Calibrazioni errate possono causare malfunzionamenti dell'unità. Ecco perché:
- Verifica della calibratura
Calibrare la misurazione della pressione
- Assicurati che l'unità sia depressurizzato.
- Il manometro sull'unità deve leggere 0,0 (±0,3) bar.
- Rimuovere le Connessioni idrauliche sulle linee di mandata e di ritorno.
- Selezionare [Display] > [Valori Effettivi] > [Pressione di sistema] o [Pressione di ingresso].
- La pressione del sistema dovrebbe mostrare 0,0 (±0,1) bar.
- Se c'è una deviazione di >0,1 bar, è necessario controllare i sensori di pressione del dispositivo. Per errori lineari più grandi, è necessario correggere una deviazione generale (offset) dal sensore di pressione.
- [Servizio] > [Calibrazione] > [Pressione] > [Sensore di pressione 1 offset] (Pressione di sistema) o [Sensore di pressione 2 offset] (Pressione di ingresso).
Controllare la misurazione della pressione
- Selezionare [Display] > [Valori Effettivi] > [Pressione di sistema] o [Pressione di ingresso]
- La pressione del sistema dovrebbe mostrare 0,0 (±0,1) bar. In caso contrario, ripetere la calibratura del sensore di pressione.
Calibrazione della misurazione del flusso
- Installare la linea idraulica con valvola di intercettazione (ad esempio tester HB-TP180) tra la Linea di mandata e la connessione di ritorno.
- Utilizzare l'unità in condizioni di funzionamento normale a 40 °C per almeno 10 minuti.
- Selezionare [Servizio] > [Calibrazione] > [Flusso] > [Offset Del Flusso (interno)].
- Impostare il perimetro su 5 l/min.
- Chiudere la valvola di intercettazione tra Linea di mandata e ritorno e attendere 1 minuto.
- Leggi la portata attuale.
- Impostate i parametri [offset di flusso (interno)] in base al seguente calcolo:
- Nuovo offset = 5 L/min — 'flusso corrente' [flusso].
- Aprire nuovamente la valvola di intercettazione.
Controllare la misurazione del flusso
- Utilizzare l'unità in condizioni di funzionamento normale a 40 °C per almeno 10 minuti
- Chiudere la valvola di intercettazione tra la Linea di mandata e la Linea di ritorno
- La portata scende a 0 l/min e il messaggio di allarme «Flusso zero» viene ritardato.
- Conferma Riconosci l'allarme e apri la valvola di intercettazione.
Funzione di controllo
-
Accendere il dispositivo utilizzando il pulsante I/O (
), verificare la tenuta e la funzione del dispositivo.
- Controlla le funzioni dell'unità (rules per il Valore teorico desiderato).
-
Spegnere l'unità utilizzando il pulsante I/O (
).- L'unità si spegne e, se necessario, viene raffreddato e depressurizzato.
- Disattivare l'interruttore principale (QS 1).
