ATTENZIONE!

I requisiti elettrici e idraulici devono essere conformi alle informazioni contenute nei Dati tecnici. Per ulteriori informazioni, fare clic qui

Elettricità

Far effettuare i collegamenti elettrici da elettricisti qualificati nelle seguenti condizioni:

  • Effettuare la connessione elettrica solo dopo aver effettuato i collegamenti idraulici.
  • Tensione di rete, frequenza e protezione a monte dell'Unità di termoregolazione devono essere conformi alle informazioni sulla targhetta identificativa e nei dati tecnici → clicca qui

Procedura:

  1. Stabilire una connessione alla rete elettrica
  2. Interfacce dati di connessione opzionali, controllo esterno e/o sensori esterni → clicca qui

Idraulica

Far realizzare i collegamenti idraulici da personale idraulico qualificato nelle seguenti condizioni:

  • I collegamenti a vite e i tubi flessibili devono essere conformi alle specifiche riportate nei Dati tecnici (resistenza alla pressione e alla temperatura).
  • Se la connessione del tubo consigliata non può essere collegata al circuito di trasferimento del calore esterno, per ottenere perdite di pressione minime, è necessario eseguire una riduzione della sezione trasversale sul circuito di trasferimento del calore esterno e non sull'unità.
  • Usa la pasta di montaggio per tutti i collegamenti a vite, poiché tendono a bloccarsi (soprattutto acciaio inossidabile su acciaio inossidabile).
  • La vite a bussola esagonale M8 per gli attacchi e gli accessori deve essere serrata con una coppia massima di 20 Nm.
  • Per sfruttare in modo ottimale la capacità di raffreddamento dell'Unità di termoregolazione, mantenere l'uscita dell'acqua di raffreddamento il più corta possibile e senza contropressione.
  • Proteggi i collegamenti dei tubi in modo sufficiente dal contatto diretto per evitare il rischio di ustioni.

Procedura:

  1. Collega allegati e accessori
  2. Collegare l'ingresso e l'uscita dell'acqua di raffreddamento
  3. Connetti la Linea di mandata e la Linea di ritorno
  4. Ingresso e uscita acqua del sistema di collegamento opzionale → clicca qui
  5. Opzionale: collegare l'ingresso e l'uscita dell'aria compressa → clicca qui

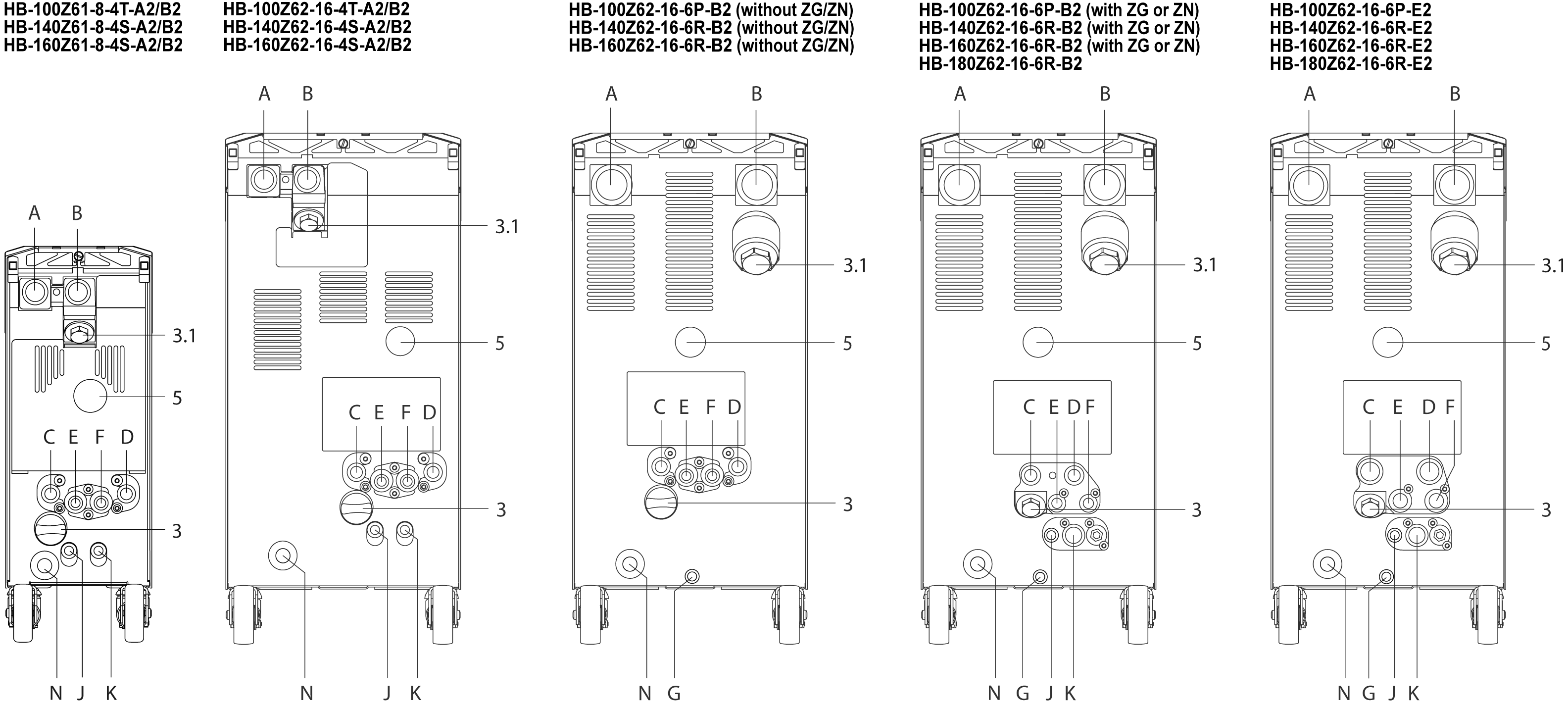

Le connessioni e i componenti più importanti sul retro dell'unità sono descritti come segue:

A


OUT

Linea di mandata

B

IN

Linea di ritorno

C

Ingresso acqua di raffreddamento

D

Uscita acqua di raffreddamento

5

Indicatore di Pressione

3.1

Filtro di ritorno

3

Filtro dell'acqua di raffreddamento

E

S1

Ingresso acqua di sistema *

F

S2

Uscita acqua di sistema *

J

AIR IN

Ingresso aria compressa (ZG)

K

AIR OUT

Uscita aria compressa ** (ZG)

N

-Cavo di alimentazione

* La connessione può essere utilizzata solo se si è passati a connessioni separate per l'acqua del sistema. → clicca qui
** La connessione può essere utilizzata solo se su questa presa è impostato lo svuotamento dello stampo con aria compressa. → clicca qui
