目的

メインポンプの交換 4T/4S (M 1)

資格

専門職員

材質:

Pos.説明アイテムカウント
01

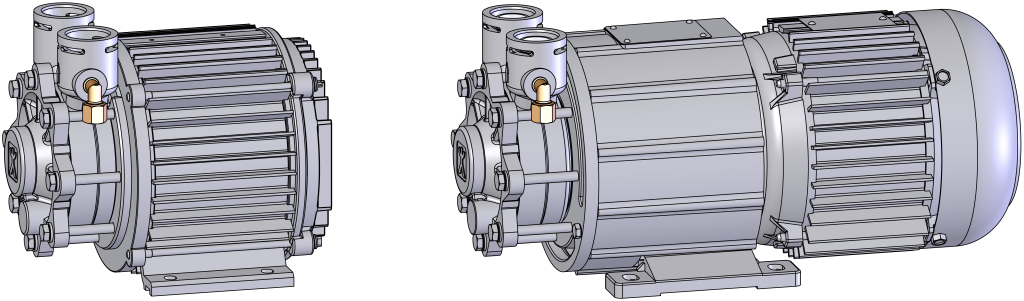

ポンプ 4T, AY-4271-PM-SR.0005, 380–480 V

285821
01

ポンプ 4T, AY-4271-PM-SR.0006, 200–240

T285831
01

ポンプ 4S, AY-4271-PM.0001, 380–480 V

286401
01

ポンプ 4S, AY-4271-PM.0002, 200–240 V

286391
02Oリング20x3 — FPM（配管用オプション）286561—4

必要な材料

  • トルクススクリュードライバー、size 20、30
  • オープンエンドレンチ、size 10、12
  • Oリング用アセンブリグリース（シリコングリースなど）
  • ネジ寸法シーラント（例：ロックタイト620液体シール）
  • ケーブルタイ

手順

注意!

ディバイス操作するには、安全上の注意事項とクイックガイドに関する知識が必要です。 その理由は次のとおりです。

作業を開始する前に、安全上の注意事項とクイックガイドをよくお読みください。 安全な作業の基本要件は、すべての安全指示を遵守し、人身傷害や物的損害を伴う事故を防ぐための資格のある専門職員による慎重な行動です。

磁場による生命への危険！

磁気結合ポンプ領域に強い磁場が発生すると、ペースメーカーを装着している人の生命を危険にさらす可能性があります。 したがって、
ペースメーカーを装着している人は、磁気カップリングを分解するようなメンテナンス作業（ポンプヘッドの交換、スプリットカップシールの交換）を行わないようにしてください。

注記!

完全に組み立てられたポンプでは、磁場は周囲の部品によって完全に遮蔽されるため、ポンプが静止していまたは運転中でも危険はありません。

冷却 /ドレイン

  • I/O ボタン () を使用して装置をオフにするります。
    • ディバイス電源が切れ、必要に応じて冷却され、圧力がかかりません。

  • 基本画面で、機能ボタン () をタップします。
  • 基本画面で、機能ボタン () をタップします。
    • スイッチを切る前に、ディバイスは冷却して金型を空にします。

圧力をチェック

  • [表示] > [実績値] > [システム供給圧] を選択します。
    • システム圧力は0.0（±0.1）bar 表示する必要があります。
  • 圧力計に表示される圧力は0.0（+0.3）bar でなければなりません。

  • メインスイッチ (QS 1) のスイッチを切り、電源プラグを抜きます。

カバーを外して前面を開けてください

  • デバイスからカバーを取り外します (→オープンディバイス)。
  • 前面扉を開き、2 本のトルクスネジを緩めて前面を完全に折りたたみます。
  • Torx ネジを外して、電気ハウジングの保護カバーを取り外します。

スペアパーツを交換してください

注意!

ネジ接続部はスレッドシーラントで密閉されているため、外れるのが遅いです。 そうしないと、ネジの接続部が損傷する危険があります（ネジ頭が剥がれるなど）。 その理由は次のとおりです。

  • 可能であれば、あらかじめ接着剤を温めてください。

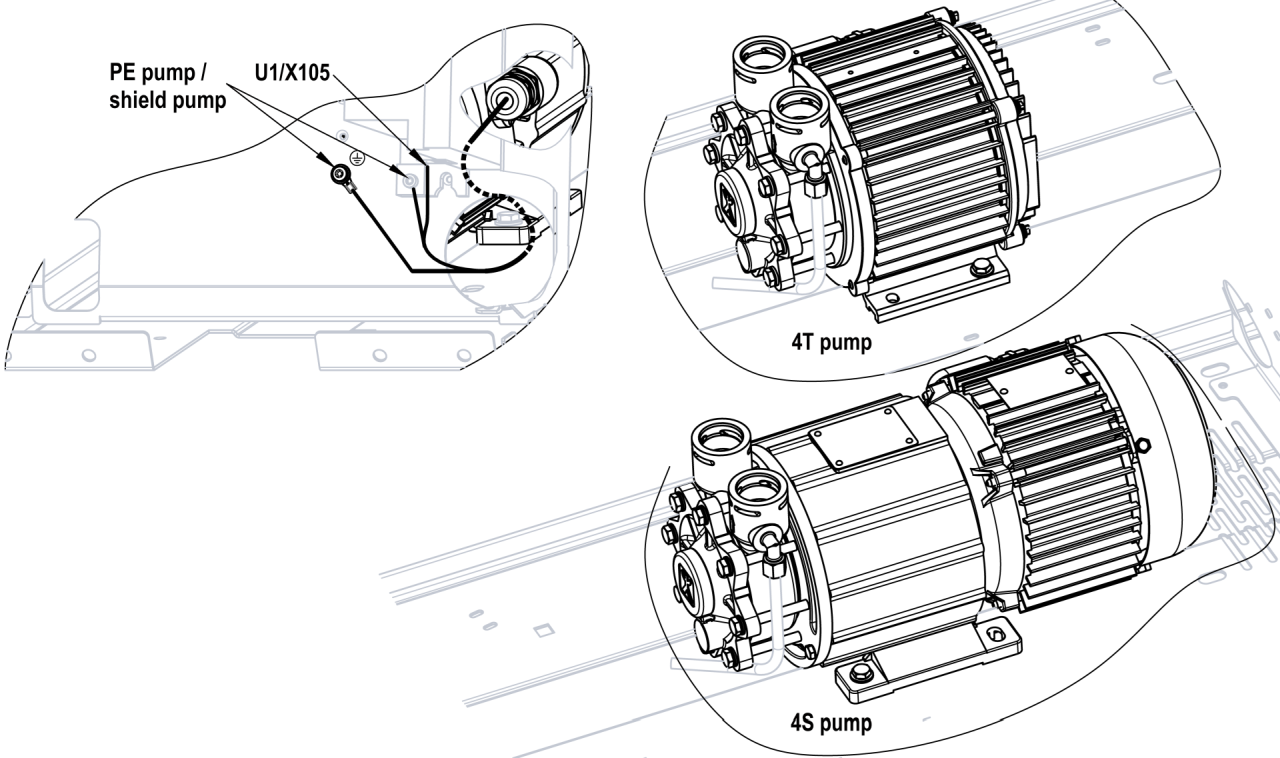

  • 周波数変換器 (U_1) からX105コネクタを取り外し、電気ハウジングから接地線を取り外します。
  • ポンプを固定しているネジを外し、ネジを外します。
  • ポンピングにつながるパイプを取り外します。 これを行うには、取り付けクリップを取り外します。
    • 機種によっては、パイプを取り外すには、パイプをそれぞれの接続部に対して軸方向に移動/解放する必要があります。
  • アングルフィッティング (ポンプ圧力接続) からホースラインを取り外します (可能な場合)。
  • ポンプをディバイスから持ち上げます。
  • ポンプ圧力接続部からアングルフィッティングを取り外します。
  • ネジ寸法シーラント付きの新しいポンプにアングルフィッティングを取り付けます。
  • 新しいポンプをディバイスに挿入し、取り付けネジを緩く取り付けます（まだ締めないでください）。
  • パイプの O リングに摩耗がないか確認し、必要に応じて交換してください。
    • 組み立ての補助として、O リングには取り付け用グリースを使うことをお勧めします。
  • パイプを取り付け、取り付けクリップを取り付けます。
  • ポンプ取り付けボルトを締めます。
  • ホースラインをアングルフィッティング（ポンプ圧力接続）に取り付け、締めます。
  • 周波数変換器 (U_1) の接続X105を再接続し、接地線を電気ハウジングに固定します。

前面を閉じる

  • 保護カバーを電気ハウジングの周りに取り付け、Torxネジで固定します。
  • 前面を折りたたみ、2 本のトルクスネジを固定します。

気密性と機能チェック

オフ、カバーを取り付ける

  • 基本画面で、機能ボタン () をタップします。
    • 温度が冷却温度より低くなるまでディバイスを冷却します。 その後、ディバイス電源が切れます。

  • I/O ボタン () を使用して装置をオフにするります。
    • ディバイス電源が切れ、必要に応じて冷却され、圧力がかかりません。
  • メインスイッチ (QS 1) をオフにします。
  • ディバイスからカバーを再度取り付けます (→オープンディバイス)。
