T29257: 追加装備_ZF

目的:

追加装備改造 ZF

資格

専門職員

素材:

必要な資料

• トルクススクリュードライバー、size 20、30
• オープンエンドレンチ、size 11
• クロススクリュードライバー
• アレンレンチ、size 5
• 熱風送風機
• 液体シール（ロックタイト620など）またはテフロンテープ

手順

冷却空にする

• 基本画面で、機能ボタン () をタップします。
• 基本画面で、機能ボタン () をタップします。
  • スイッチを切る前に、ディバイスは冷却して金型を空にします。

圧力を確認してスイッチを切る

• メインスイッチ (QS 1) のスイッチを切り、電源プラグを抜きます。

カバーを外して前面を開く

• デバイスからカバーを取り外します (→オープンディバイス)。
• 前面扉を開き、2 本のトルクスネジを緩めて前面を完全に折りたたみます。
• 上部のエアダクトカバー全体を取り外します。 これを行うには、6 本の取り付けネジを緩めて外します。

圧力センサーの取り付け

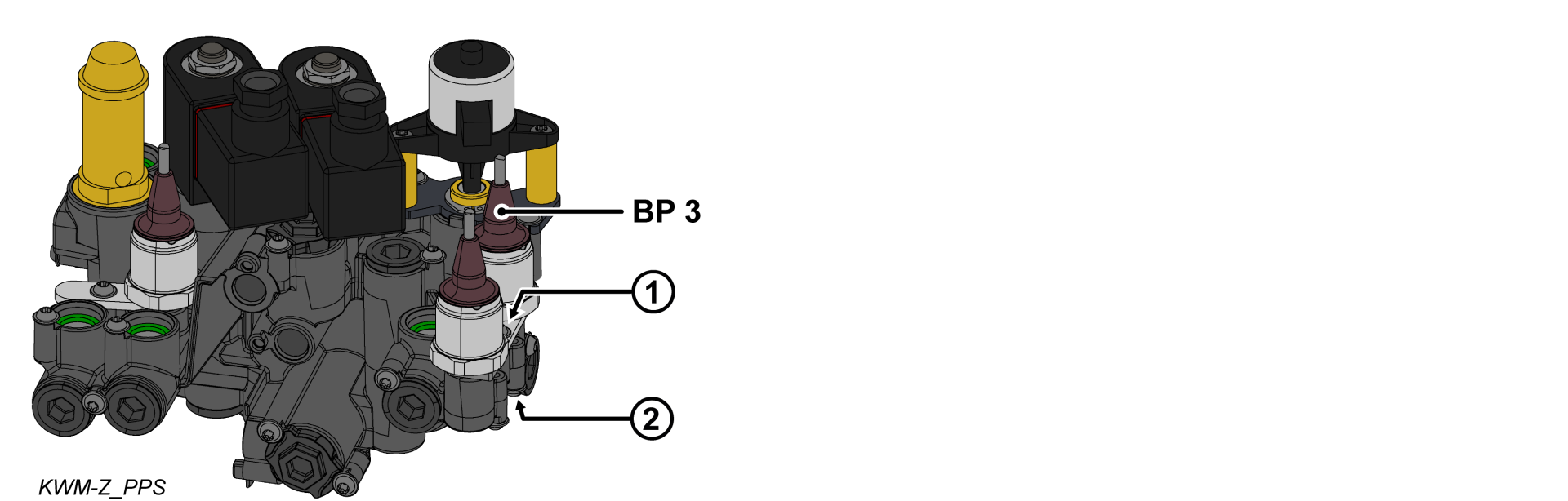

• 冷却水モジュールからブラケット (①) を取り外します。
• 圧力センサー（BP_3）にOリングを取り付けます。
• 圧力センサー (BP_3) とブラケットを取り付け、取り付けネジで固定します。
  • プラスチック製冷却水モジュール（PPS）の場合は、ネジを2 Nmで締めてください。この値を超えないようにしてください。

油圧接続部を取り付けます。

注意!

ネジ接続部はスレッドシーラントで密閉されているため、外れるのが遅いです。 そうしないと、ネジの接続部が損傷する危険があります（ネジ頭が剥がれるなど）。 その理由は次のとおりです。

• 可能であれば、あらかじめ接着剤を温めてください。

• 熱伝達モジュール (WTM) のシールネジを取り外します。
• スレッドシーラント付きの新しいネジ接続 (③) を取り付けます。
• 冷却水モジュール (KWM、②) と熱伝達モジュール (WTM、③) の間に新しいDN3ホースラインを取り付けます。

• エアダクトカバーを 6 本の取り付けネジで取り付け直します。

ケーブルを接続してタイププレートに貼り付けます

• 圧力センサー (BP_3) からのケーブルをGIF-61ディバイスボードに配線して接続します。
  • BP_3 → X31.3 (GIF-61)
• 前面を折りたたみ、2 本のトルクスネジを固定します。

• 新しいタイププレートをディバイス背面壁と前面ドアの内側配置します。
• 正面玄関閉じるめてください。

キャリブレーションを確認

注意-誤ったキャリブレーション危険があります！

キャリブレーションが正しくないと、ディバイス誤動作する可能性があります。 そのため、キャリブレーションを確認してください

• 電源プラグを接続し、メインスイッチ（QS 1）スイッチオン。
• ディバイスに無圧がかからないことを確認してください。 圧力計に表示される圧力は0.0（+0.3）bar でなければなりません。
• [表示] > [実績値] > [システム圧力] を選択します。
  • システム圧力は 0.0 (±0.1) bar と表示されるはずです。
  • 偏差が0.1バbar を超える場合は、圧力センサーを校正する必要があります。

圧力センサーの校正

線形誤差が大きい場合は、個々の圧力センサーを校正できます。

• [ユーザープロフィール] を選択し、「サポート」に設定します。
• [サービス] > [キャリブレーション] > [圧力] > [圧力センサー3オフセット] を選択します。
  • オフセットを適宜設定してください。
• 検証プロセスを繰り返します。

気密性と機能チェック

• I/Oボタン（）を使用してディバイススイッチオン、ディバイス気密性と機能を確認します。

オフカバーを取り付ける

I/O ボタン () を使用して装置をオフにするります。

• ディバイス電源が切れ、必要に応じて冷却され、圧力がかかりません。

• メインスイッチ (QS 1) をオフにします。
• ディバイスからカバーを再度取り付けます (→オープンディバイス)。
