T29257: 추가 장비_ZF

목적:

추가 장비 개조 ZF

자격

전문가

소재

필수 자료

• 톡스 스크루드라이버, 사이즈 20, 30
• 오픈 엔드 렌치, 사이즈 11
• 크로스 스크루드라이버
• 앨런 렌치, 사이즈 5
• 핫 에어 블로어
• 리퀴드 씰 (예: 록타이트 620) 또는 테프론 테이프

계속 진행하기

냉각 및 비우기

• 기본 화면에서 기능 버튼 () 을 누릅니다.
• 기본 화면에서 기능 버튼 () 을 누릅니다.
  • 장치가 냉각되고 금형을 비운 후 전원을 끕니다.

압력을 확인하고 전원을 끄세요

• 메인 스위치 (QS 1) 를 끄고 전원 플러그를 뽑습니다.

커버를 제거하고 앞면을 엽니다.

• 장치에서 커버를 제거합니다 (→장치 열기).
• 전면 도어를 열고 Torx 나사 두 개를 풀어 앞면을 완전히 아래로 접습니다.
• 상단 에어 덕트 커버 전체를 제거합니다. 이렇게 하려면 6개의 장착 나사를 풀고 제거하십시오.

압력 센서 설치

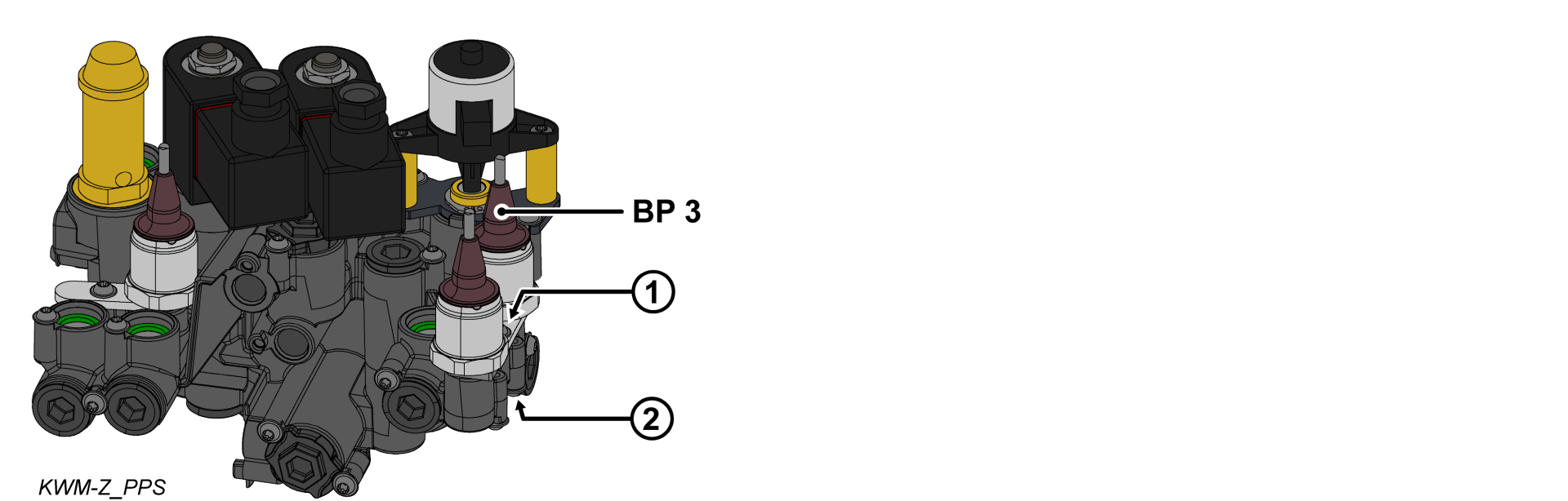

• 냉각수 모듈에서 브래킷 (①) 을 제거합니다.
• 압력 센서 (BP_3) 에 O-링을 설치합니다.
• 압력 센서 (BP_3) 와 브래킷을 설치하고 장착 나사로 고정합니다.
  • 플라스틱 냉각수 모듈 (PPS) 의 경우 나사를 2Nm으로 조이십시오. 초과하지 마십시오!

유압 연결부 설치

주의!

나사 연결부는 스레드 실런트로 밀봉되므로 분리 속도가 느립니다. 그렇지 않으면 나사 연결부가 손상될 위험이 있습니다 (예: 나사 헤드가 찢어짐). 그 이유는 다음과 같습니다.

• 가능하면 접착제 화합물을 미리 데우십시오.

• 열 전달 모듈 (WTM) 의 밀봉 나사를 제거합니다.
• 스레드 실런트를 사용하여 새 나사 연결부 (③) 를 설치합니다.
• 냉각수 모듈 (KWM, ②) 과 열 전달 모듈 (WTM, ③) 사이에 새 DN3 호스 라인을 설치합니다.

• 6x 장착 나사를 사용하여 에어 덕트 커버를 다시 설치합니다.

케이블과 스틱을 모델명 플레이트에 연결합니다.

• 압력 센서 (BP_3) 의 케이블을 GIF-61 장치 보드에 배선하여 연결합니다. GIF-61
  • BP_3 → X31.3 (GIF-61)
• 앞면을 접고 Torx 나사 2개를 고정하세요.

• 장치의 후면 벽과 전면 도어 안쪽에 새 모델명 플레이트를 놓습니다.
• 현관문을 닫으세요.

보정 확인

주의 — 잘못된 보정 위험!

잘못된 보정으로 인해 장치가 오작동할 수 있습니다. 따라서: 보정 확인

• 전원 플러그와 스위치를 연결하고 메인 스위치 (QS 1) 의 전원을 켭니다.
• 장치가 무압 상태인지 확인하십시오. 압력계에 표시된 압력은 0.0 (+0.3) bar여야 합니다.
• [디스플레이] > [실제 값] > [시스템 압력] 을 선택합니다.
  • 시스템 압력은 0.0 (±0.1) bar로 표시되어야 합니다.
  • 편차가 0.1bar 이상인 경우 압력 센서를 교정해야 합니다.

압력 센서 캘리브레이션

선형 오차가 더 큰 경우 개별 압력 센서를 보정할 수 있습니다.

• [사용자 프로필] 을 선택하고 “유지보수”로 설정합니다.
• [서비스] > [보정] > [압력] > [압력 센서 3 오프셋] 을 선택합니다.
  • 이에 따라 오프셋을 설정합니다.
• 확인 프로세스를 반복합니다.

견고성 및 기능 확인

• I/O 버튼 () 을 사용하여 장치를 켜고 장치의 조임 상태와 기능을 확인하십시오.

전원을 끄고 덮개를 설치합니다.

I/O 버튼 () 을 사용하여 장치를 끕니다.

• 장치의 전원이 꺼지고 필요한 경우 장치가 냉각되고 무압 상태인 상태가 됩니다.

• 메인 스위치 (QS 1) 를 끄다.
• 장치의 덮개를 다시 부착합니다 (→장치 열기).
