Download page T28971, T28972: siurblio sparnuotė ir sandariklis.
T28971, T28972: siurblio sparnuotė ir sandariklis
tikslas
Siurblio sparnuotės keitimas
kvalifikacija
profesionalūs darbuotojai
Medžiaga
| Pos. | Paskyrimas | Daiktai | Grafas |

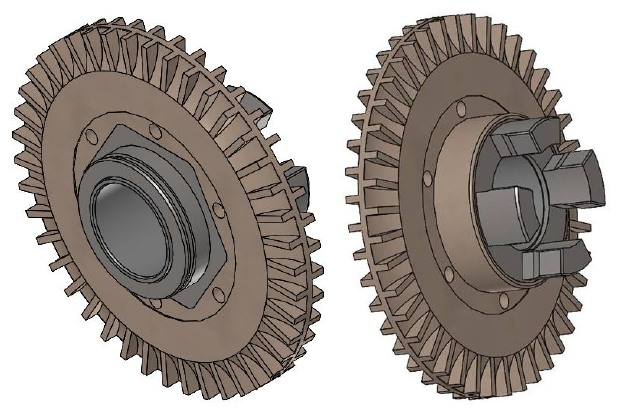

| 01 | siurblio sparnuotė PEEK 69,6x6,85 | T28971 | 1 |
| 02 | grafito tarpiklis 86,5x81x2,2 | T28972 | 1 |
Reikalinga medžiaga
- Torx atsuktuvas, dydis 20, 30
- Veržliaraktis atviru galu, dydis 10, 12
- Žiedinis veržliaraktis, dydis 10
Tęsti
DĖMESIO!
Darbas su prietaisu reikalauja žinių apie saugos instrukcijas ir trumpa instrukcija. Štai kodėl:
Prieš pradėdami bet kokį darbą, atidžiai perskaitykite saugos instrukcijas ir “trumpa instrukcija”. Pagrindinis saugaus darbo reikalavimas yra visų saugos instrukcijų laikymasis ir kruopštus kvalifikuotų specialistų veiksmas, siekiant išvengti nelaimingų atsitikimų, susijusių su kūno sužalojimu ir turtine žala.
Pavojus gyvybei dėl magnetinio lauko!
Stiprus magnetinis laukas magnetiškai sujungto Siurblys srityje gali kelti pavojų gyvybei žmonėms su širdies stimuliatoriais. Todėl:
- Įsitikinkite, kad žmonės su širdies stimuliatoriais neatlieka jokių techninės priežiūros darbų, dėl kurių reikia išmontuoti magnetinę movą (siurblio galvutės keitimas, padalinto puodelio sandariklio keitimas).
PASTABA!
Visiškai surinktuose siurbliuose magnetiniai laukai yra visiškai ekranuoti aplinkinių komponentų, todėl nėra pavojus nei stovint, arba eksploatuojant.
Aušinimas ir ištuštinimas
- Pagrindiniame ekrane bakstelėkite funkcinį mygtuką (
). - Pagrindiniame ekrane bakstelėkite funkcinį mygtuką (
).- įrenginys atvėsina ir ištuština pelėsį prieš jį išjungiant.
Patikrinkite slėgį ir nuimkite dangčius
- Pasirinkite [Ekranas] > [Faktinės vertės] > [Sistemos slėgis].
- Sistemos slėgis turi indikatorius 0,0 (± 0,1) bar.
- Slėgis, kurį rodo izoterm. Režimas, turi būti 0,0 (+0,3) bar.
- Išjunkite pagrindinį jungiklį (QS 1), ištraukite maitinimo kištuką.
- Nuimkite dangčius nuo įrenginys (→Atidaryti įrenginys).
Pakeiskite atsarginę dalį
- Nuimkite “Siurblys” ir padėkite jį ant plokščio, nemagnetinio tvirtinimo paviršiaus.
- Jei reikia, laikykitės papildomų instrukcijų, pateiktų “Siurblys” atsarginių dalių vadove. Spauskite čia...

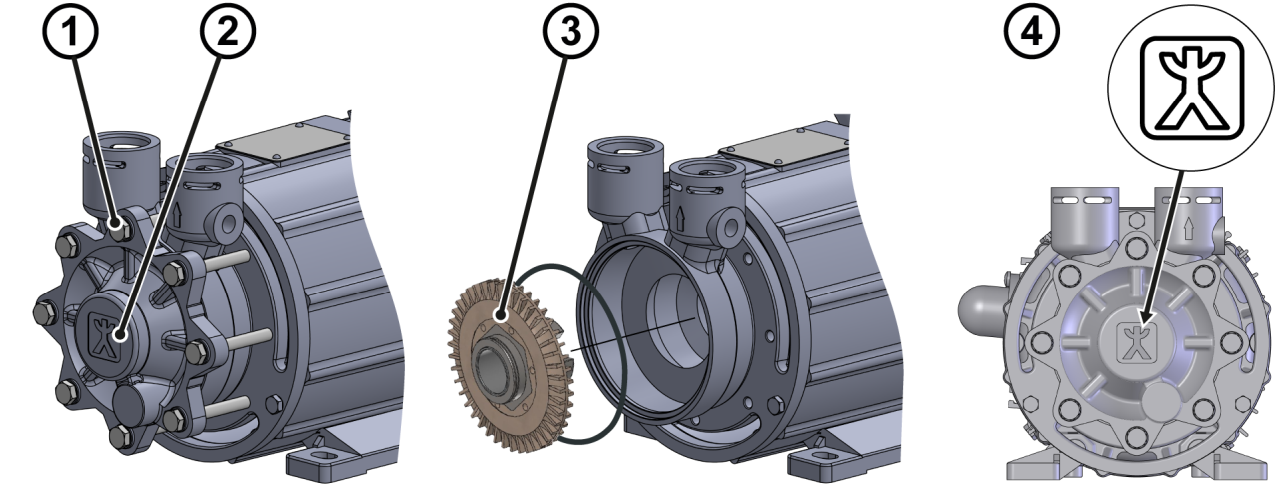

- Nuimkite Korpusas dangtelį 8 šešiakampiais varžtais ①.
- Nuimkite varžtus ir Korpusas dangtį ②
- Nuimkite siurblio sparnuotę nuo keraminio veleno ③
- Jei reikia, naudokite kamščiatraukį. Norėdami gauti daugiau informacijos, susisiekite su HB-Therm.
PASTABA!
Bėgimo ir sandarinimo paviršiai turi būti švarūs ir neužteršti. Jei reikia, sugadintus grafito sandariklius reikia pakeisti (galima pasirinkti).
- Pastumkite naują siurblio sparnuotę ant keraminio veleno ③
- Patikrinkite grafito sandariklį nusidėvėjimui ir, jei reikia, pakeiskite.
- Padėkite Korpusas dangtį ir sureguliuokite jį taip, kad žymėjimas būtų
vertikalus ir lygiagretus montavimo paviršiui ④. - Įdiekite 8x šešiakampius varžtus ① ir užsukite Korpusas dangtį ②.
- Iš naujo įdiekite siurblį į įrenginys.
Patikrinkite sandarumą ir funkciją
- Prijunkite maitinimo kištuką ir įjunkite pagrindinį jungiklį (QS 1).
-
Įjunkite įrenginys naudodami įvesties/išvesties mygtuką (
), patikrinkite įrenginys sandarumą ir funkciją.
- Pasirinktinai naudokite HB-TP testerį kokybės bandymams.
- Iš naujo nustatykite komponentų priežiūros intervalą. Spustelėkite čia...
Išjunkite ir įdiekite dangčius
-
Išjunkite įrenginys naudodami įėjimo/išvesties mygtuką ().
- įrenginys išsijungia ir, jei reikia, atšaldomas ir slopinamas.
- Išjunkite pagrindinį jungiklį (QS 1).
- Iš naujo pritvirtinkite dangčius nuo įrenginys (→Atidaryti įrenginys).
